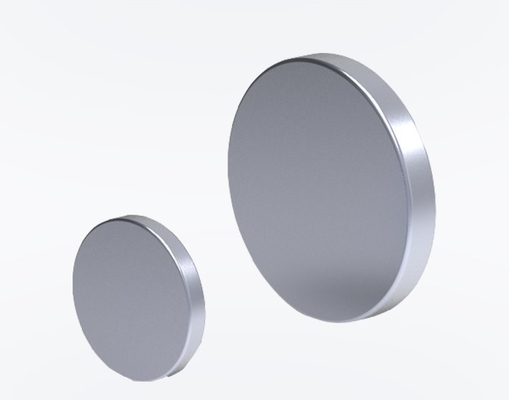

GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12
  • GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12
  • GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12
  • GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12
  • GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12
  • GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12

GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12

Luogo di origine La Cina
Marca ZMSH
Certificazione ROHS
Numero di modello Ge-001
Dettagli del prodotto
Materiali:
Monocristallo di GE
industria:
finestre ottiche infrarosse 8-14um
Tipo:
N-type/P-Type/Non-ha verniciato
Diametro:
0.5~150mm
Superficie:
lucidato/etced
Spessore:
0.5mm
Resistività:
0.1~60ohm.cm
Planarità:
<1>
Rivestimento:
APPROVAZIONE
Evidenziare:

GE su misura Crystal Window

,

12um GE Crystal Window

,

Wafer infrarosso della lente ottica

Descrizione di prodotto





germanio di 4inch 6inch

Wafer dei substrati di GE dei monocristalli, lente ottica su misura di GE



wafer N tipi P tipi del germanio del substrato di GE di 2inch 3inch 4inch



Substrati del germanio

Applicazione: wafer del germanio utilizzato nella produzione del dispositivo a semiconduttore, dispositivo ottico del raggio infrarosso, materiale d'affondamento della pila solare.



Termini principali della proprietà
Metodo di produzione Metodo di Czochralski (CZ)
Crystal Structure Cubo
Costante della grata a=5.65754Å
Densità 5.323g/cm3
Punto di fusione 937.4℃
Materiale verniciato Nessuno hanno verniciato o Sb verniciato L'indio o il gallio ha verniciato
Tipo /N P
Resistività >35Ωcm0.05Ωcm 0.05~0.1Ωcm
EPD <4><4>
Dimensione 10x3,10x5,10x10,15x15, 20x15,20x20,
  dia2» x0.33mmdia2» x0.43mm15x15mm
Spessore 0.5mm, 1.0mm
Lucidatura Singolo fronte o doppio fronte
Orientamento <100><110><111>, ±0.5º
Accuratezza direzionale della faccia del cristallo ±0.5°
Accuratezza direzionale del bordo 2° (la richiesta speciale potrebbe essere personalizzata sotto 1°)
Smussatura che tosa accuratezza direzionale Su misura dalla richiesta speciale, direzione trattata del bordo dall'angolo speciale (inclinazione 1°-45°) del wafer
Ra: ≤5Å (5µm×5µm)
Pacchetto Una borsa di pulizia di 100 gradi, stanza di pulizia eccellente 1000Grade





Il germanio (GE) è il materiale preferito della finestra e della lente per i sistemi di immagine all'infrarosso di rendimento elevato um nella banda di lunghezza d'onda 8-12. Il suo alto indice di rifrazione fa l'ideale di GE per i sistemi della rappresentazione di potere basso a causa di curvatura di superficie minima. L'aberrazione cromatica è piccola, spesso eliminando l'esigenza della correzione.


dovuto la sua alta durezza di Knoop, germanio è usato spesso nei sistemi infrarossi che richiedono un più alto grado di durezza. A causa del suo alto indice di rifrazione, ricopriamo solitamente il germanio di mano di antiriflessione. Le bande di frequenze comuni sono 3~12um o 8~12um.
Dopo che il germanio è riscaldato, la sua trasmettività diminuirà con l'aumento della temperatura. In senso stretto, il germanio è utilizzato il più bene in un ambiente in cui la temperatura è inferiore a ℃ 100. Quando è utilizzato in un sistema che è sensibile pesare i requisiti, è raccomandato che i progettisti considerino le caratteristiche ad alta densità di germanio.


Il rapporto della dimensione della lente a spessore incontrerà la proporzione d'elaborazione ed il peso soddisfarà le richieste di progettazione.
La gamma del diametro di lenti e di finestre del germanio prodotte dalla nostra società è 5~260mm, l'accuratezza di superficie può raggiungere 20/10 e la planarità di superficie può raggiungere: λ/10@633nm (il rapporto di spessore della lente al diametro si conformerà alla proporzione d'elaborazione).
possiamo elaborare e personalizzare i vari chip del germanio, le finestre del germanio e gli specchi piani del germanio per voi
Applicazione come la finestra, la lente, il beamsplitter, il prisma di ATR o filtro in spettrometri e nella registrazione di immagini termiche.



I prodotti caratterizzano per la lente ottica di GE
applicazioni: lente ottica infrarossa Assorbimento ≤0.03
diametro (millimetro): 12mm-380mm Modulo di rottura ≥75
lunghezza (millimetro): su misura Durezza (kg/cm2): 800
resistenza: 1-50Ω, ≥50Ω Densità (g/cm3): 5,33
: 10% Giovane modulo (Gpa): 103
orientamento: 111 Il rapporto di Poisson: 0,28



fuori dall'orientamento:

0.5º Conducibilità termica (Wm-1k-1): 59
tipo: Tipo di N expansivity termico 6,1
indice di rifrazione (10µm): 4,0026 HeatCal/specifico (g.k): 0,074
  <1> Punto di fusione (℃): 937

coefficiente termico di indice di rifrazione

(10.6µm, 10ˉ6/℃ˉ1):

400 Costante dielettrica | costante dielettrica: 16 16

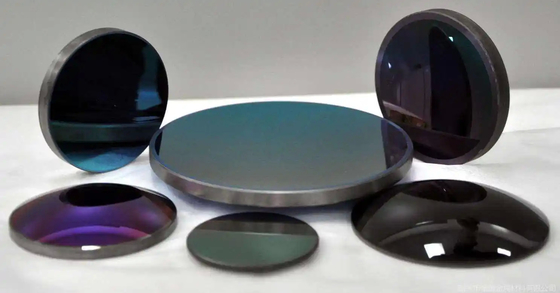

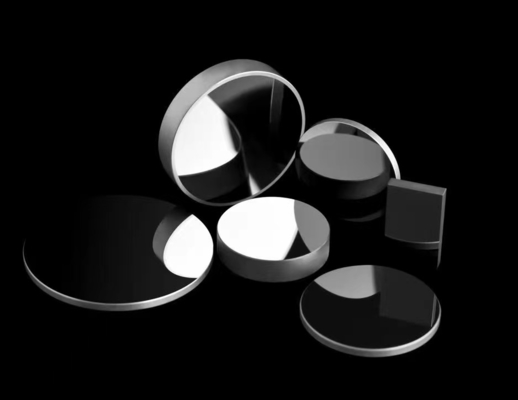

Prodotti finiti ottici delle finestre
Wafer di GE per il grado ottico:

SL.No Specifiche materiali:
1 Forma cristallina: Policristallino
2 Tipo di conducibilità: n tipo
3 Coefficiente di assorbimento, a 25°C 0.035cm-1 @10.6µm massimo
4 Resistività tipica: 3-40 ohm-cm
5 dimensione dia1-150mmxthickness0.5-20mm
6 Durezza di Mohs: 6,3
7 Tenore di ossigeno: < 0="">
8 Fori ed inclusioni: <0>
9 superficie lapped/1sp/2sp
10 S/D 40/20,20/10,60/40,80/50,
11 Planarità1/4~1/10lambda

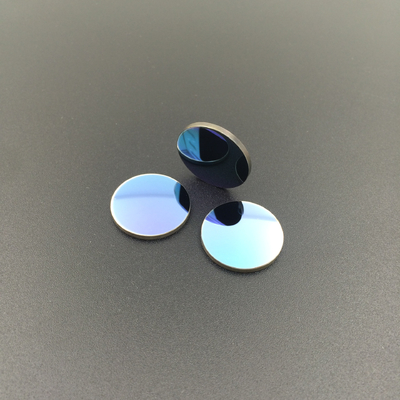

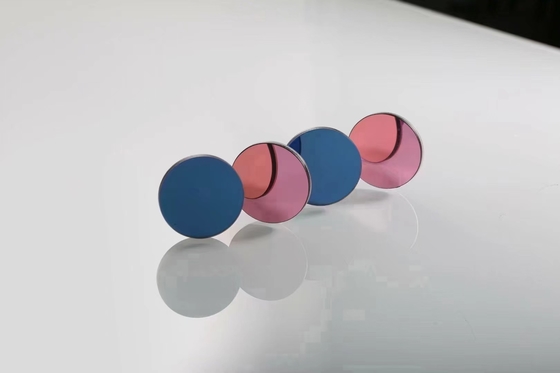

GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12 0

GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12 1

GE su misura Crystal Window For 8 - Um lente ottica infrarossa della banda di lunghezza d'onda 12 2

FAQ:

Q: Che cosa è il vostro MOQ?

: (1) per l'inventario, il MOQ è 3pcs.

(2) per i prodotti su misura, il MOQ è 25pcs su.



Q: Che cosa è il termine di consegna?

: (1) per i prodotti standard

Per l'inventario: la consegna è 5 giorni feriali dopo che ordinate.

Per i prodotti su misura: la consegna è 2 o 3 settimane dopo che ordinate.

(2) per i prodotti a forma di speciale, la consegna è 4 settimane lavorative dopo che ordinate.



Q: come è il modo di trasporto e di costo?

: (1) accettiamo in anticipo DHL, Fedex, lo SME ecc entro 100% prima della consegna.

(2) se avete vostro proprio conto preciso, è grande. Se non, potremmo aiutarvi a spedirli.

Il trasporto è conforme allo stabilimento reale.



Q: Posso personalizzare i prodotti basati sul mio bisogno?

: Sì, possiamo personalizzare il materiale, specifiche per le vostre componenti ottiche

sulla base dei vostri bisogni.
