Casa ProdottiWafer del fosfuro di indio

Wafer ottico del Inp di GE, wafer del fosfuro di indio del dispositivo a semiconduttore

Sono ora online in chat

Wafer ottico del Inp di GE, wafer del fosfuro di indio del dispositivo a semiconduttore

Ge Optical Inp Wafer , Semiconductor Device  Indium Phosphide Wafer
Ge Optical Inp Wafer , Semiconductor Device  Indium Phosphide Wafer

Grande immagine :  Wafer ottico del Inp di GE, wafer del fosfuro di indio del dispositivo a semiconduttore

Dettagli:
Luogo di origine: La CINA
Marca: zmkj
Numero di modello: Ge-001
Termini di pagamento e spedizione:
Quantità di ordine minimo: 3pcs
Prezzo: by case

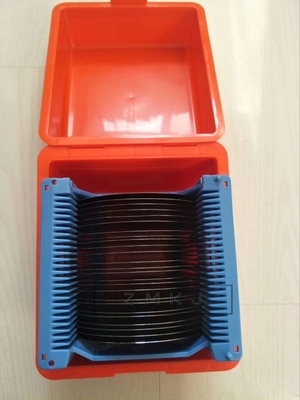

Imballaggi particolari: singola cassa del wafer
Tempi di consegna: 1-4weeks
Capacità di alimentazione: 1000pcs/month
Descrizione di prodotto dettagliata
Materiali: Monocristallo di GE industria: substrati a semiconduttore, dispositivo, ottico
colore: nero diametro: 0.5~150mm
superficie: 60/40, 40/20 o bette spessore: 0.1-100mm
Evidenziare:

Wafer ottico del inp di GE

,

Wafer ottico del fosfuro di indio di GE

,

wafer del inp del dispositivo a semiconduttore

Wafer dei monocristalli del germanio, piatti ottici di GE

Substrati del germanio

Applicazione: wafer del germanio utilizzato nella produzione del dispositivo a semiconduttore, dispositivo ottico del raggio infrarosso, materiale d'affondamento della pila solare.

Termini principali della proprietà
Metodo di produzione Metodo di Czochralski (CZ)
Crystal Structure Cubo
Costante della grata a=5.65754Å
Densità 5.323g/cm3
Punto di fusione 937.4℃
Materiale verniciato Nessuno hanno verniciato o Sb verniciato L'indio o il gallio ha verniciato
Tipo /N P
Resistività >35Ωcm0.05Ωcm 0.05~0.1Ωcm
EPD <4><4>
Dimensione 10x3,10x5,10x10,15x15, 20x15,20x20,
dia2» x0.33mmdia2» x0.43mm15x15mm
Spessore 0.5mm, 1.0mm
Lucidatura Singolo fronte o doppio fronte
Orientamento <100><110><111>, ±0.5º
Accuratezza direzionale della faccia del cristallo ±0.5°
Accuratezza direzionale del bordo 2° (la richiesta speciale potrebbe essere personalizzata sotto 1°)
Smussatura che tosa accuratezza direzionale Su misura dalla richiesta speciale, direzione trattata del bordo dall'angolo speciale (inclinazione 1°-45°) del wafer
Ra: ≤5Å (5µm×5µm)
Pacchetto Una borsa di pulizia di 100 gradi, stanza di pulizia eccellente 1000Grade

Il wafer del germanio è un semiconduttore eccellente materiale ed ampiamente usato nelle applicazioni di varietà quali il sensore, la pila solare, le applicazioni infrarosse dell'ottica, l'alta luminosità LED ed il vario semiconduttore, le applicazioni ottiche.

Lente di vetro ottica di GE

offriamo la norma e alta precisione finestre di vetro ottiche nelle finestre rotonde, rettangolari, del cuneo e nella forma e nella dimensione su ordinazione con differenti vetri ottici, silice fusa, zaffiro, ZnSe. Il parallelismo di alta precisione di 10 secondi dell'arco, una qualità di superficie di 10/5 e planarità di λ/20. I rivestimenti di antiriflessione a un solo strato o a più strati sono disponibili.

Confronto di caratteristiche di materiali
Oggetto B270 CaF2 GE MgF2 N-BK7 Zaffiro Si Sillca fuso UV ZnSe ZnS
Indice di rifrazione (ND) 1,523 1,434 1,003 1,413 1,517 1,768 3,422 1,458 2,403 2,631
Coeffcient di dispersione (Vd) 58,5 95,1 N/A 106,2 64,2 72,2 N/A 67,7 N/A N/A
Densità (g/cm3) 2,55 3,18 5,33 3,18 2,46 3,97 2,33 2,20 5,27 5,27
TCE (μm/m℃) 8,2 18,85 6,1 13,7 7,1 5,3 2,55 0,55 7,1 7,6
Ammorbidisca la temperatura (℃) 533 800 936 1255 557 2000 1500 1000 250 1525
Durezza di Knoop (kg/mm2) 542 158,3 780 415 610 2200 1150 500 120 120
Prodotti finiti ottici delle finestre
Wafer di GE per il grado ottico:
SL.No Specifiche materiali:
1 Forma cristallina: Policristallino
2 Tipo di conducibilità: n tipo
3 Coefficiente di assorbimento, a 25°C 0.035cm-1 @10.6µm massimo
4 Resistività tipica: 3-40 ohm-cm
5 dimensione dia1-150mmxthickness0.5-20mm
6 Durezza di Mohs: 6,3
7 Tenore di ossigeno: < 0="">
8 Fori ed inclusioni: <0>
9 superficie lapped/1sp/2sp
10 S/D 40/20,20/10,60/40,80/50,

Wafer ottico del Inp di GE, wafer del fosfuro di indio del dispositivo a semiconduttore 0

FAQ:

Q: Che cosa è il vostro MOQ?

: (1) per l'inventario, il MOQ è 3pcs.

(2) per i prodotti su misura, il MOQ è 25pcs su.

Q: Che cosa è il termine di consegna?

: (1) per i prodotti standard

Per l'inventario: la consegna è 5 giorni feriali dopo che ordinate.

Per i prodotti su misura: la consegna è 2 o 3 settimane dopo che ordinate.

(2) per i prodotti a forma di speciale, la consegna è 4 settimane lavorative dopo che ordinate.

Q: come è il modo di trasporto e di costo?

: (1) accettiamo in anticipo DHL, Fedex, lo SME ecc entro 100% prima della consegna.

(2) se avete vostro proprio conto preciso, è grande. Se non, potremmo aiutarvi a spedirli.

Il trasporto è conforme allo stabilimento reale.

Q: Posso personalizzare i prodotti basati sul mio bisogno?

: Sì, possiamo personalizzare il materiale, specifiche per le vostre componenti ottiche

sulla base dei vostri bisogni.
