Casa > PRODOTTI > Wafer del fosfuro di indio > Spessore primario/fittizio 350um del wafer del fosfuro di indio del grado per il LD

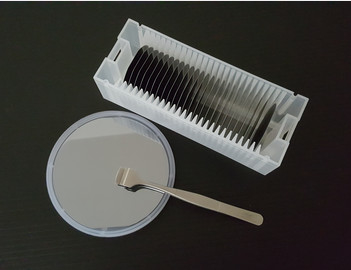

Spessore primario/fittizio 350um del wafer del fosfuro di indio del grado per il LD

Dettagli del prodotto

Luogo di origine: La Cina

Marca: zmkj

Numero di modello: InP-2inch

Termini di pagamento e spedizione

Quantità di ordine minimo: 3pcs

Prezzo: by case

Imballaggi particolari: singola cassa del wafer

Tempi di consegna: 1-4weeks

Capacità di alimentazione: 1000pcs/month

Ottenga il migliore prezzo
Evidenziare:

substrato del MgO

,

Wafer di Gap

Materiali:
Monocristallo del InP
industria:
substrati a semiconduttore, dispositivo,
colore:
Black
Tipo:
N tipo, P tipo
Dimensioni:
2inch
Spessore:
350um
Materiali:
Monocristallo del InP
industria:
substrati a semiconduttore, dispositivo,
colore:
Black
Tipo:
N tipo, P tipo
Dimensioni:
2inch
Spessore:
350um
Spessore primario/fittizio 350um del wafer del fosfuro di indio del grado per il LD

2inch wafer a cristallo fittizio P tipo N tipo dei substrati del InP del fosfuro di indio del grado del grado primario di spessore 350um per il LD

Il materiale del monocristallo del fosfuro di indio è uno della maggior parte del composto importante a semiconduttore, che è materia prima chiave per il diodo laser del substrato del fosfuro di indio (LD), diodo luminescente (LED), rivelatore fotoelettrico nella produzione delle comunicazioni ottiche. Quelle parti giocano le informazioni che lanciano, trasmettere, amplificante, funzione di ricezione.

Il fosfuro di indio è ideale per i dispositivi ad alta frequenza, come HEMT, HBT ecc. A causa della sua grande proprietà, è ampiamente usato nella comunicazione a fibra ottica, la microonda, onda millietric, antiradiaziona delle pile solari, il transistor di heterojunction, l'altra simile tecnologia avanzata ecc. I metodi di produzione principali materiale cryatal del fosfuro di indio di singolo includono LEC, LEC migliore, VCZ/PC-LEC, VGF, VB ecc.

Specificazione

Oggetto Diametro Tipo concentrazione di trasporto Mobilità Resistività MPD
S-InP 2 N (0.8-6) X10^18 (1.5-3.5) x10^3   <500
3 <500
4 <1x10^3
Fe-InP 2/3/4 SI   >1000 >0.5x10^7 >5x10^3
Zn-InP 2/3/4 P (0.6-6) X10^18 50-70   <1x10^3
Nessun InP dello stimolante 2 N <3x10^16 (3.5-4) x10^3   <5x10^3
  Altro
Orientamento (100)/(111) ±0.5° Planarità
TTV Arco Filo di ordito
<12um <12um ≤15um
primo del piano 16±2mm 22±2mm 32.5±2.5mm
2st del piano 8±1mm 11±2mm 32.5±2.5mm
Superficie: 1sp o 2sp, 2inch 350±25um, 3inch 600±25um, 4inch 625±25um, o tramite su misura
La maggior parte della nostra produzione si compone dei wafer premio del grado. Tuttavia, in ogni boule, alcuni wafer del grado della prova sono disponibili. I wafer della prova hanno la stesse prestazione elettrica e specificazione geometrica che i wafer premio ma con un piccolo danno locale:
- un difetto superficiale come un graffio o un pozzo o una macchia dalla facciata frontale,
- un'imperfezione cristallina come alto EPD o lamelle gemellate. L'ultimo si compone di 2 linee parallele <110> nella direzione. Fra queste 2 linee, l'orientamento non è (100) contrario all'intero wafer; la distanza fra le 2 linee è molto piccola (< 1mm=""> più di 95% della superficie di tutto è la qualità super che le rende utili per i funzionamenti di calibratura. Il tipo di difetto è indicato su un'etichetta per ogni wafer.
