Tubi Multi-Foro Personalizzati in Zaffiro – Tubi di precisione in zaffiro a 2 e 4 fori

Tubi di precisione in zaffiro a 2, 4 fori e multi-canale

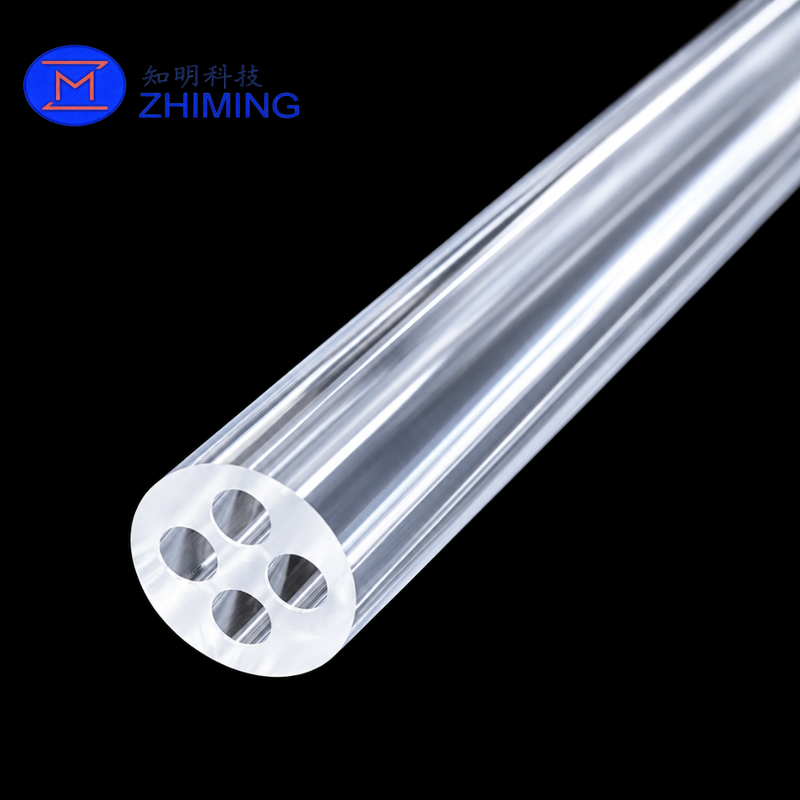

I tubi multi-foro in zaffiro sono componenti tubolari lavorati di precisione realizzati in zaffiro sintetico monocristallino. A differenza dei tubi convenzionali in zaffiro a foro singolo, i design multi-foro integrano due, quattro o più canali indipendenti all'interno di un unico corpo cilindrico compatto.

Queste strutture sono adatte per applicazioni che richiedono canali multipli isolati, dimensioni compatte, elevata resistenza all'usura, isolamento elettrico, trasparenza ottica o funzionamento in condizioni di temperature elevate e ambienti difficili.

Forniamo tubi multi-foro in zaffiro personalizzati secondo i disegni del cliente, inclusi diametro del foro, diametro esterno, quantità di fori, disposizione dei fori, lunghezza del tubo, tolleranza dimensionale e finitura superficiale.

Caratteristiche del prodotto

Struttura Multi-Foro

Le configurazioni disponibili includono:

• tubi in zaffiro a 2 fori
• tubi in zaffiro a 4 fori
• tubi in zaffiro multi-canale
• Disposizioni dei fori simmetriche o personalizzate
• Diversi diametri dei fori all'interno di un unico tubo
• OD, ID e lunghezza del tubo personalizzati

La disposizione dei canali può essere progettata in base all'assemblaggio del cliente, ai requisiti di fluidi, fibre ottiche, sensori o elettrodi.

Specifiche tipiche

Dimensioni di riferimento

Basato sui vostri campioni attuali, questa sezione può essere aggiunta direttamente:

Altre dimensioni sono disponibili su richiesta.

Perché lo zaffiro per tubi multi-foro?

Elevata durezza e resistenza all'usura

Lo zaffiro ha un'eccellente durezza e resistenza all'abrasione, rendendo i tubi multi-foro in zaffiro adatti per componenti esposti a attrito ripetuto, scorrimento, movimento di fili o usura meccanica a lungo termine.

Rispetto ai tubi convenzionali in vetro o polimero, lo zaffiro offre una stabilità dimensionale molto migliore in ambienti di lavoro esigenti.

Resistenza alle alte temperature

Lo zaffiro mantiene una buona stabilità strutturale a temperature elevate e può essere utilizzato in applicazioni in cui vetro, plastica o tubi polimerici ordinari potrebbero ammorbidirsi, deformarsi o degradarsi.

Isolamento elettrico

Essendo un cristallo ceramico elettricamente isolante, lo zaffiro è adatto per isolare fili, elettrodi, sensori o altri componenti conduttivi all'interno di assemblaggi compatti.

Trasparenza ottica

Lo zaffiro offre trasmissione ottica su un ampio intervallo spettrale, rendendolo adatto per applicazioni ottiche, di rilevamento e laser in cui è richiesto un materiale strutturale trasparente.

Resistenza chimica e alla corrosione

Lo zaffiro offre una buona resistenza a molti agenti chimici e ambienti difficili, rendendolo utile per sistemi analitici, semiconduttori e industriali.

Lavorazione di precisione di tubi multi-foro

La produzione di diversi piccoli fori all'interno di un tubo di zaffiro richiede un controllo preciso di:

• Diametro del foro
• Distanza foro-foro
• Posizione del foro
• Concentricità
• Diametro esterno
• Spessore della parete
• Rettilineità del canale
• Qualità della faccia terminale
• Condizioni di scheggiatura e del bordo

Per tubi in zaffiro di piccolo diametro, la relazione tra diametro esterno, diametro del foro e spessore della parete rimanente è particolarmente importante.

Il nostro team di ingegneri può esaminare i disegni del cliente prima della produzione e valutare se la geometria multi-foro richiesta è adatta alla lavorazione.

Configurazioni di fori personalizzate

I tubi multi-foro in zaffiro possono essere realizzati secondo diversi layout.

Tubo in zaffiro a 2 fori

Due canali paralleli sono integrati in un unico tubo di zaffiro.

Adatto per:

• Isolamento a doppio filo
• Separazione elettrodi
• Assemblaggi di sensori
• Protezione fibra ottica
• Canali per gas o fluidi

Tubo in zaffiro a 4 fori

Quattro canali indipendenti sono disposti all'interno di un unico corpo compatto in zaffiro.

Adatto per:

• Assemblaggi multi-elettrodo
• Posizionamento multi-fibra
• Strutture di sensori compatte
• Componenti per strumentazione
• Strutture di passaggio di precisione

Tubo in zaffiro multi-canale personalizzato

Per progetti specializzati, la quantità, la posizione e il diametro dei fori possono essere personalizzati in base ai disegni tecnici.

Applicazioni

I tubi multi-foro in zaffiro possono essere utilizzati in:

• Apparecchiature per semiconduttori
• Sensori ad alta temperatura
• Strumenti ottici
• Sistemi laser
• Assemblaggi in fibra ottica
• Componenti di isolamento elettrico
• Posizionamento elettrodi
• Strumenti analitici
• Apparecchiature di misurazione di precisione
• Apparecchiature di ricerca scientifica
• Sistemi a vuoto
• Forni ad alta temperatura
• Assemblaggi di sensori industriali

Opzioni di superficie e faccia terminale

Diverse finiture superficiali possono essere fornite in base ai requisiti dell'applicazione.

Superficie esterna

• Molata
• Finemente molata
• Lucidato

Faccia terminale

• Molata
• Finemente lucidata
• Lucidato ottico su richiesta

Bordi

• Come tagliato
• Sbavato
• Smussato

Per applicazioni che coinvolgono inserimento di fibre, passaggio di fili o assemblaggio di precisione, le condizioni di ingresso del foro e la scheggiatura del bordo possono anche essere controllate in base ai requisiti del cliente.

Produzione personalizzata di tubi in zaffiro

Supportiamo sia lo sviluppo di prototipi che la produzione in serie.

I clienti possono fornire:

• Disegno 2D
• Disegno 3D
• Campione
• Dimensioni OD e del foro
• Quantità di fori
• Disposizione dei fori
• Lunghezza del tubo
• Requisiti di tolleranza
• Requisiti di finitura superficiale
• Condizioni di applicazione

Il nostro team può valutare la fattibilità e raccomandare dimensioni adeguate prima del preventivo.
