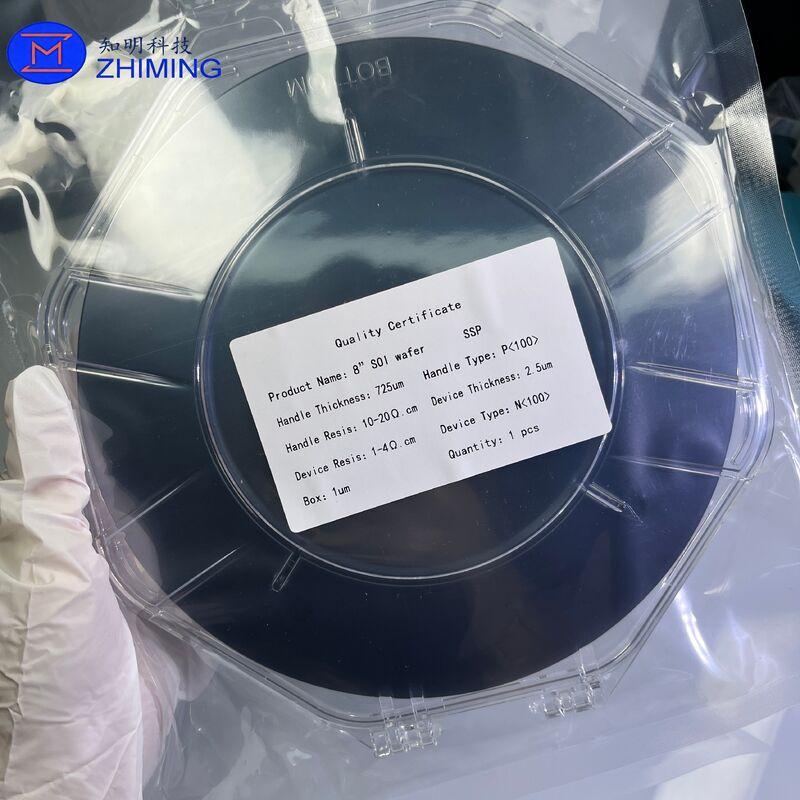

Wafer SOI:Capacità parassitaria più bassa, immunità più forte, resistenza alle radiazioni

Informazioni sul prodotto


      SOI (Silicon-on-Insulator) è un wafer con struttura “sandwich” costituito da tre strati: lo strato superiore di silicio, noto anche come Top Si/Device Layer, viene utilizzato per fabbricare transistor; lo strato intermedio è il Buried Oxide (BOX), che fornisce l'isolamento elettrico; e lo strato inferiore è il substrato di supporto in silicio (Handle/Substrate Wafer).

Rispetto ai wafer Bulk Si convenzionali, i wafer SOI presentano un isolamento dielettrico completo, consentendo una minore capacità parassita e corrente di dispersione, una maggiore immunità latch-up, una migliore resistenza alle radiazioni e un minore consumo energetico. Di conseguenza, il SOI è un materiale di substrato fondamentale per dispositivi front-end RF, dispositivi di potenza, processi logici FD-SOI, fotonica, MEMS e altre applicazioni avanzate di semiconduttori.





Obiettivi del processo

     L'obiettivo principale diProduzione di wafer SOIè quello di ottenere un film sottile di silicio monocristallino sopra uno strato isolante, con spessore controllato con precisione, qualità cristallina paragonabile al silicio sfuso e una superficie ultra liscia che si avvicina alla planarità a livello atomico.

Nello specifico il processo mira a:

①Controlla con precisione lo spessore dello strato del dispositivo e dello strato BOX, con uniformità di spessore a livello nanometrico. Per FD-SOI, lo strato superiore di silicio richiede tipicamente un'uniformità di spessore dell'ordine di±0,5 nm.

②Mantiene un'elevata qualità monocristallina nello strato superiore di silicio, con bassa densità di dislocazioni, lunga durata dei portatori minoritari e nessun danno residuo al reticolo come l'HDD.

③Ottieni un'elevata resistenza alla rottura, una bassa corrente di dispersione e una bassa densità dello stato dell'interfaccia nello strato BOX, con un'intensità del campo elettrico dell'ordine di>10 MV/cm.

④Garantire un'interfaccia di incollaggio priva di vuoti, senza rischi di delaminazione locale, fornendo al contempo affidabilità a lungo termine che soddisfa i requisiti del dispositivo.

⑤Assicurarsi che le particelle superficiali, la contaminazione metallica e la ruvidità della superficiesoddisfare i requisiti di pulizia e qualità perApplicazioni di semiconduttori di grado IC.




Confronto dei principali percorsi di produzione della SOI



Flusso dettagliato del processo Smart Cut™

Panoramica del processo:
Ispezione wafer di silicio in entrata → Pulizia RCA → Ossidazione termica (BOX) → Impianto di ioni idrogeno → Pulizia/Attivazione superficiale → Incollaggio wafer → Ricottura con scissione → Ricottura per deidrogenazione → Sgrossatura/assottigliamento → Finitura CMP → Ossidazione sacrificale + lucidatura chimica → Ispezione e classificazione → Pulizia finale e imballaggio



Passaggio 1 | Ispezione dei wafer in entrata e pulizia RCA

Obiettivo del processo: rimuovere particelle, contaminanti organici, ioni metallici e lo strato di ossido nativo dalla superficie del wafer di silicio, ottenendo una superficie pulita e idrofila (con terminazione idrossilica) per la successiva ossidazione e l'incollaggio del wafer.

Processo principale:
SC-1 (NH₄OH/H₂O₂/DI per la rimozione di particelle e sostanze organiche)
→ DHF (HF diluito per la rimozione dell'ossido nativo)
→ SC-2 (HCl/H₂O₂/DI per la rimozione di contaminanti metallici)
→ Risciacquo con troppopieno + asciugatura con risciacquo lento (SRD)

ProduzioneAttrezzatura:

Sistemi di pulizia a umido in lotti da 8/12 pollici completamente automatizzati (Wet Bench), pulitori per wafer singoli come i sistemi SDI e TEL, sistemi di pulizia assistiti da megasonic ed essiccatori SRD.

Materiali e prodotti chimici di processo:
NH₄OH, H₂O₂, HCl e HF di grado elettronico; acqua deionizzata ultrapura (DIW, resistività 18,2 MΩ·cm); e N₂ di elevata purezza.



Passaggio 2 | Ossidazione termica per la crescita di BOX
Obiettivo del processo:

Per far crescere uno strato di ossido termico di alta qualità sulla superficie del wafer seme/donatore, che funge da strato di ossido sepolto (BOX) del wafer SOI finale. Lo spessore tipico varia daDa 25 nm a 3 µm, a seconda dell'applicazione. Ad esempio, alcuni dispositivi RF utilizzano comunemente un substrato a bassa resistività combinato con uno strato BOX relativamente spesso.

La densità dell'ossido, le caratteristiche dello stato dell'interfaccia e l'uniformità dello spessore influiscono direttamente sull'isolamento elettrico e sulle prestazioni di rottura dello strato BOX.

Processo principale:
È possibile utilizzare una sequenza di ossidazione termica secco-bagnato-secco, tipicamente a1000–1150°C. Per prodotti con specifiche più elevate, è possibile impiegare un'ossidazione a secco prolungata per ottenere uno strato di ossido più denso e una migliore qualità dell'interfaccia.

Attrezzature di produzione:
Forni di ossidazione verticale, forni a diffusione orizzontale e sistemi di ossidazione termica rapida RTP (RTO).

Materiali e gas di processo:
O₂ ad elevata purezza (≥99,999%), H₂ per la generazione di ossidazione a umido con una camera di combustione, N₂/Ar ad elevata purezza per atmosfere inerti, tubi di forni al quarzo e navicelle per wafer SiC.




Passaggio 3 | Impianto di ioni idrogeno: nucleo di Smart Cut™

Obiettivo del processo:
     Gli ioni idrogeno come H⁺, o gli ioni combinati H₂⁺/He⁺, vengono impiantati attraverso lo strato di ossido nel silicio a una profondità controllata, formando una microcavità o uno strato indebolito. Questa profondità corrisponde allo spessore finale dello strato del dispositivo SOI.
Le energie tipiche dell'impianto vanno da10–200 keV, con dosi di impianto di circa2×10¹⁶–8×10¹⁶ ioni/cm². L'energia e la dose di impianto influenzano lo spessore dello strato trasferito e la qualità della superficie finale.

Controlli chiave:

• Uniformità di impianto all'interno del wafer: <1%
• Raffreddamento del wafer per prevenire effetti termici indesiderati durante l'impianto
• Stabilità del fascio ionico
• Scansione del fascio elettrostatico o rotazione del wafer a energie più elevate per migliorare l'uniformità di impianto

Attrezzature di produzione:
Impiantatori ionici ad alta energia/alta corrente.

Materiali e componenti:
Gas H₂ di elevata purezza per dissociazione e ionizzazione, componenti di schermatura SiC/grafite e gruppi di tazze di Faraday.





Passaggio 4 | Pulizia delle superfici e attivazione del plasma
Obiettivo del processo:
Dopo l'impianto ionico, la superficie del wafer viene pulita per rimuovere i contaminanti. La superficie di impianto e la superficie del wafer dell'impugnatura vengono quindi attivate al plasma, comunemente utilizzando plasma N₂/O₂/Ar, per aumentare la densità di idrossile superficiale e migliorare la capacità di legame, consentendo una forza di legame iniziale sufficiente a temperatura ambiente.

Attrezzature di produzione:
Sistemi di attivazione del plasma e di bonding dei wafer che integrano una camera al plasma RF e una camera di bonding, insieme a sistemi di pulizia del wafer singolo.

Materiali e gas di processo:
Gas di processo N₂, O₂ e Ar di elevata purezza, DIW e prodotti chimici per la pulizia dedicati.

Passaggio 5 | Incollaggio dei wafer
Obiettivo del processo:
Il Wafer Seme/Donatore attivato, con la superficie ossido/impiantata rivolta verso il basso, viene allineato e portato a contatto con il Wafer Maniglia in atmosfera controllata. Le forze di Van der Waals e il legame a idrogeno consentono il legame diretto a temperatura ambiente (Direct Bonding / SDB). I vuoti macroscopici dovrebbero essere evitati nell’interfaccia di incollaggio.

Controlli chiave:

• Precisione dell'allineamento dell'incollaggio
• Livello di vuoto della camera
• Prevenzione dell'intrappolamento del gas sul bordo del wafer
• Propagazione del fronte d'onda di bonding dal centro verso il bordo
• Forza del legame iniziale

Attrezzature di produzione:
Sistemi di bonding wafer di tipo cluster completamente automatizzati.

Materiali e gas di processo:
N₂ e DIW ad elevata purezza.
​



Passaggio 6 | Ricottura di scissione e ricottura di deidrogenazione


Obiettivo del processo:

① Ricottura con spaccatura: tipicamente eseguita a400–600°C. La crescente pressione dell'idrogeno all'interno delle microcavità impiantate determina la propagazione delle crepe, causando la divisione del wafer seme/donatore lungo lo strato indebolito predefinito. La superficie divisa risultante generalmente presenta una rugosità su scala nanometrica.

② Ricottura di deidrogenazione: tipicamente eseguita a900–1100°Cper rimuovere l'idrogeno residuo dallo strato superiore di silicio rafforzando ulteriormente l'interfaccia di legame Si–O–Si e aumentando la forza di legame complessiva.

Attrezzature di produzione:

Forni di ricottura cluster, forni di ricottura verticale e sistemi RTP.

Materiali e gas di processo:

N₂/Ar ad elevata purezza, con alcuni processi che utilizzano atmosfere contenenti tracce di O₂; barchette al quarzo e tubi di forni.

Nota:

Il wafer donatore diviso può essere riutilizzato dopo la successiva lucidatura, il che rappresenta uno degli importanti vantaggi economici del processo Smart Cut™ rispetto al BESOI convenzionale.



Passaggio 7 | Diluizione grossolana (percorso BESOI) / Rettifica
Obiettivo del processo:

Per Smart Cut™, la superficie divisa dello strato superiore di silicio generalmente conserva variazioni superficiali su scala nanometrica, quindi viene prima eseguita una leggera fase di molatura utilizzando una mola diamantata per rimuovere irregolarità superficiali più grandi.

Per il percorso BESOI, lo strato superiore di silicio incollato viene generalmente macinato da circa725 µmallo spessore target, che può variare da diversi micrometri a diverse decine di micrometri, seguito da un attacco a umido utilizzando un adeguato strato etch-stop per un controllo più fine dello spessore.


Attrezzature di produzione:

Macinini per wafer di silicio; Per il processo BESOI possono essere utilizzati anche sistemi di diluizione chimica a umido.

Materiali e materiali di consumo di processo:

Mole diamantate, impasto liquido e agenti mordenzanti per la lavorazione etch-stop nel percorso BESOI.


Passaggio 8 | CMP — Lucidatura Chimico Meccanica

Obiettivo del processo:

Il CMP viene utilizzato per ridurre ulteriormente lo strato superiore di silicio allo spessore desiderato riducendo al contempo la rugosità superficialeValore efficace < 0,15 nm, basato su una scansione AFM 1 × 1 µm, al fine di soddisfare i requisiti di planarità globali e locali.

Questo passaggio è uno dei processi chiave per raggiungere l’eccellenzauniformità dello spessore dello strato del dispositivo.

Controlli chiave:

1. Velocità di lucidatura e selettività

2. Rilevamento dei punti finali in tempo reale, come il monitoraggio delle correnti parassite o dello spessore ottico

3. Gestione delle condizioni dei tamponi di lucidatura

4. Pulizia post-CMP per prevenire particelle e residui metallici




Passaggio 8 | CMP — Lucidatura Chimico Meccanica

Obiettivo del processo:

Il CMP viene utilizzato per ridurre ulteriormente lo strato superiore di silicio allo spessore desiderato riducendo al contempo la rugosità superficialeValore efficace < 0,15 nm, basato su una scansione AFM 1 × 1 µm, al fine di soddisfare i requisiti di planarità globali e locali.

Questo passaggio è uno dei processi chiave per raggiungere l’eccellenzauniformità dello spessore dello strato del dispositivo.

Controlli chiave:

• Velocità di lucidatura e selettività

• Rilevamento dei punti finali in tempo reale, come il monitoraggio delle correnti parassite o dello spessore ottico

• Gestione delle condizioni dei tamponi di lucidatura

• Pulizia post-CMP per prevenire particelle e residui metallici

Attrezzature di produzione:

Sistemi di lucidatura CMP + scrubber post-CMP.

Materiali e materiali di consumo:

Boiacca alcalina a base di silice per la lucidatura del silicio, contenente abrasivi di silice colloidale e modificatori di pH a base di KOH/ammina; tamponi per lucidatura in poliuretano, DIW e condizionatori per tamponi (ravvivatori a disco).

​

Passaggio 9 | Ossidazione sacrificale e lucidatura chimica finale
Obiettivo del processo:

Un sottile strato di ossido termico viene cresciuto sul silicio superiore rifinito con CMP, consumando circa10–20 nmdi silicio. Questo trasferisce i danni subsuperficiali (SSD) e i microdifetti residui introdotti durante il CMP nello strato di ossido, che viene poi rimosso utilizzando HF.

Per i prodotti selezionati, è possibile applicare un ulteriore leggero Touch Polish/Final Polish per migliorare ulteriormente la qualità della superficie.

Questo passaggio aiuta a ridurre la densità dei difetti superficiali e a migliorare ulteriormente le condizioni finali della superficie del wafer.

Attrezzature di produzione:
Forni di ossidazione/sistemi RTO, sistemi di incisione e pulizia HF in batch e sistemi CMP di lucidatura finale a wafer singolo (opzionale).

Materiali e prodotti chimici:
Mordenzanti tamponati con O₂, BOE/HF ad elevata purezza, DIW e N₂.

Passaggio 10 | Ispezione, ricottura e confezionamento finale

Obiettivo del processo:

Vengono eseguiti controlli dimensionali, elettrici, di qualità superficiale e visivi completi in base alle specifiche del prodotto, seguiti dalla classificazione del prodotto comePrime/Test/Controllosulla base dei risultati delle ispezioni.

Dopo la pulizia finale, i wafer vengono sigillati e confezionati in ambiente controllato. È possibile utilizzare la sigillatura sotto vuoto o l'imballaggio riempito di azoto per ridurre al minimo il rischio di contaminazione da particelle e ambiente durante il trasporto e lo stoccaggio.

Attrezzature di produzione:

Vari sistemi di ispezione e metrologia dei wafer, insieme a linee di confezionamento pulite, comprese postazioni di lavoro pulite e apparecchiature di caricamento automatizzato delle scatole di wafer.

Materiali di imballaggio:

Supporti per wafer come FOSB, G1000 e sistemi Empak di tipo aperto, sacchetti per imballaggio puliti, N₂ ad elevata purezza e materiali per l'etichettatura.

Articoli e attrezzature per metrologia


Principali materie prime e materiali di consumo di processo

Requisiti dell'ambiente di produzione


① <br>Pulizia:CMP, la pulizia, l'ispezione e l'imballaggio devono essere eseguiti inClasse ISO 3–4 (Classe 1–10)camere bianche. Le aree per l'ossidazione, la ricottura e l'impianto ionico dovrebbero essere mantenuteClasse ISO 5–6 o superiore.

② <br>Temperatura e umidità:Temperatura ambiente:22±1°C; si consigliano sale metrologiche a20±0,5°Cper una migliore precisione di misurazione dello spessore del film. Umidità relativa:40%–50%; si consiglia la zona di preincollaggio a45%±5%per mantenere condizioni stabili degli ossidrili superficiali.

③ <br>Controllo delle vibrazioni:Le aree per CMP, misurazione dello spessore della pellicola ottica e AFM devono utilizzare fondazioni isolate o misure di isolamento dalle vibrazioni e rispettare leCriteri di vibrazione ISO VCspecificati dai produttori di apparecchiature, riducendo al minimo il rumore di misurazione e i modelli superficiali legati alla lucidatura.

④ <br>UPW e prodotti chimici:L'acqua ultrapura (UPW) dovrebbe avere una resistività di18,2 MΩ·cm a 25°Ce sommario<5 p.b. I prodotti chimici di grado elettronico devono essere controllati secondo gli standard SEMI applicabili e possono essere forniti attraverso un sistema centralizzato di gestione e fornitura di prodotti chimici (CMS).

⑤ ESD 与交叉污染<br>ESD e controllo della contaminazione incrociata:I wafer ad alta resistività sono più suscettibili agli effetti elettrostatici e all'attrazione delle particelle; sono quindi necessari ionizzatori, messa a terra e altre misure di controllo ESD. Attrezzature, impianti e materiali di consumo devono essere separati tra diverse specifiche di drogaggio per prevenire la contaminazione incrociata e la deriva della resistività.




Conclusione


     I wafer SOI ne sono un classico esempio“Il materiale come dispositivo”dove un film sottile di silicio con controllo dello spessore a livello nanometrico influenza direttamente i limiti prestazionali dei dispositivi a semiconduttore a valle.

DaPulizia RCA, che stabilisce una superficie di partenza altamente controllata e priva di contaminazioni, aimpianto di ioni idrogeno, che definisce con precisione lo strato di suddivisione, ed infine aCMP (Lucidatura Chimico Meccanica)Eossidazione sacrificale, che creano una superficie ultra liscia e con pochi difetti, ogni fase rappresenta una precisa integrazione di materiali, apparecchiature e tecnologie metrologiche.

Come applicazioni comeFD-SOI, dispositivi front-end RF, fotonica del silicio e dispositivi di alimentazione ad alta tensionecontinuano a svilupparsi, la produzione di wafer SOI deve far fronte a requisiti sempre più rigorosicontrollo dello spessore dello strato del dispositivo, prestazioni del BOX, qualità della superficie e gestione dei difetti, guidando la tecnologia SOI verso una precisione sempre più elevata, livelli di difetti inferiori e una maggiore affidabilità.
