Substrato di zaffiro a piano C da 2 pollici per lo sviluppo dei processi e la taratura delle apparecchiature

Visualizzazione del prodotto

Questo substrato di zaffiro a piano C da 2 pollici è prodotto da ossido di alluminio monocristallino di alta purezza (Al2O3) utilizzando tecniche avanzate di crescita dei cristalli e di taglio di precisione.con una superficie lucidata su un lato (SSP), spessore stabile e controllo di bassa arco, questo substrato è ideale per la taratura delle apparecchiature, le prove di deposizione di film sottili e la R & S non critica dei semiconduttori o della fotonica.
Ogni wafer è sottoposto a una rigorosa ispezione dimensionale e visiva, e tutte le spedizioni includono la tracciabilità completa del lotto.

Caratteristiche chiave

• Sapphire di alta purezza (Al2O3):Eccellente resistenza meccanica, stabilità termica e resistenza chimica.

• C-Plane (0001) Orientazione:Orientamento standard per GaN, rivestimenti ottici e applicazioni laser.

• Superficie SSP:Il lato anteriore lucidato garantisce una deposizione uniforme; il lato posteriore è rivestito per una maneggevolezza stabile.

• Arco basso < 10 μm:Mantiene la piattazza per un'elaborazione affidabile.

• Grado per manichini:Redditizio per le sperimentazioni di processo e la messa a punto delle attrezzature.

• Controllo di qualità rigoroso:Il numero di lotto e il numero di lotto garantiscono la completa tracciabilità.

Specifiche tecniche

Applicazioni

Questo substrato di zaffiro di qualità fittizia è adatto a:

• Prova di deposizione (ALD / PVD / CVD / MOCVD)

• Calibrazione delle apparecchiature e regolazione dei parametri

• Uniformità del rivestimento e valutazione del processo

• Ricerca e sviluppo su film sottili e esperimenti di fotonica non critica

• Formazione universitaria e insegnamento in laboratorio

• Test ottici e configurazioni di dimostrazione funzionale

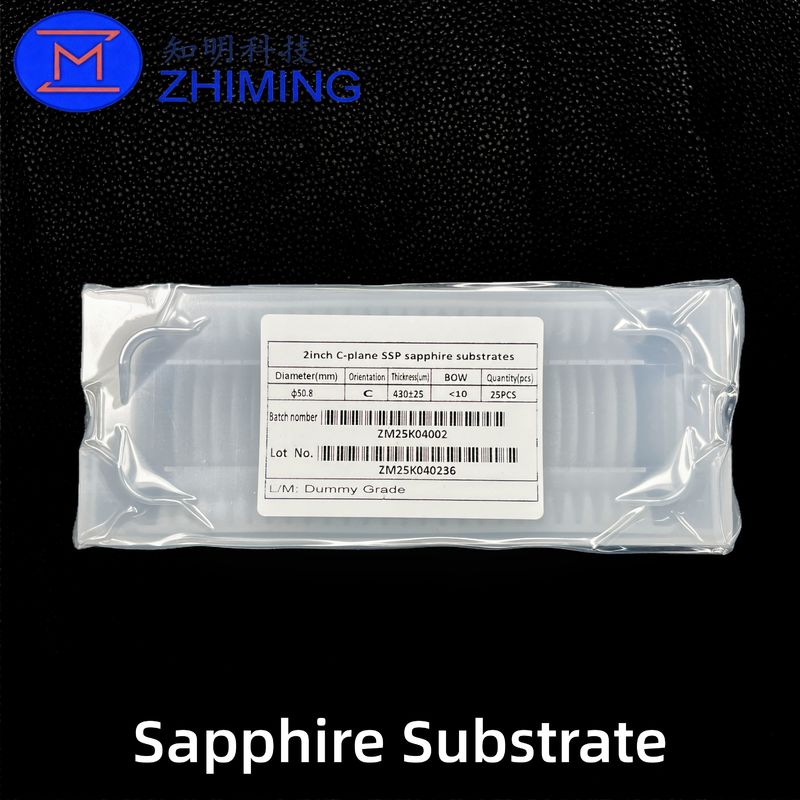

Imballaggio e garanzia della qualità

• Classe 100 Ispezione e manipolazione delle stanze pulite

• 25 pezzi per cassetta di wafer con separatori protettivi

• Imballaggio antistatico sigillato sotto vuoto per evitare la contaminazione

• Etichette dei lotti e dei lotti incluse per una completa tracciabilità

• Controllo dei difetti visivi prima della spedizione

Domande frequenti

1Qual è la differenza principale tra i substrati di zaffiro di qualità normale e quelli di qualità superiore?

I substrati di qualità fittizia hanno dimensioni meccaniche corrette, ma potrebbero non soddisfare gli standard ottici, di difetto superficiale o di epi-ready richiesti per la crescita del GaN o la produzione del dispositivo.Sono ideali per la prova e la taratura dei processi.

2Posso usare questo substrato per la crescita epitaxiale?

Per la verifica generale dei processi, sì.
Tuttavia, perdi alta qualità, di GaN o di apparecchiature epitaxiali, si consiglia di passare aSapphire DSP di prima qualità o pronto per l'epinefrinaper una migliore piattezza, TTV e controllo dei difetti superficiali.

3Offri orientamento personalizzato, spessore o lucidatura?

Sì, supportiamo la personalizzazione.

• Spessore (200 ‰ 1500 μm)

• SSP / DSP

• Piano C, piano A, piano R, piano M

• Marcatura laser, piattaforme di orientamento, cammering su misura
  Si prega di contattarci con le sue specifiche.
