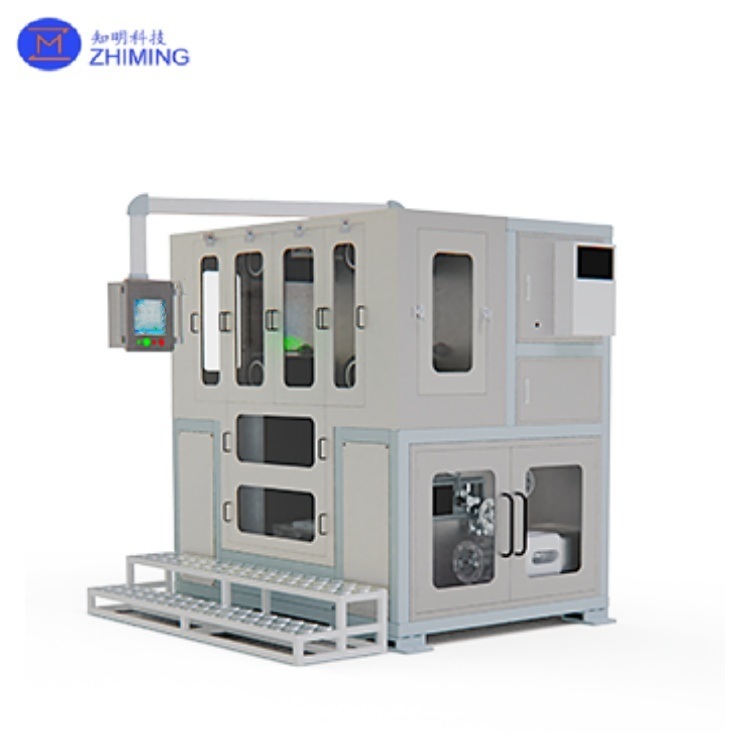

Macchina Taglio Filo Diamantato Multi-Filo su Piccola Scala per Pietra

Macchina Taglio Filo Diamantato Multi-Filo su Piccola Scala per Pietra

Marchio:	ZMSH
Numero di modello:	Taglierina multi-filo diamantato
MOQ:	1
prezzo:	by case
Tempo di consegna:	3-6 mesi
Condizioni di pagamento:	T/t

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

rohs

Dimensione massima del pezzo:

Φ730×450 mm

Velocità di avanzamento del filo:

1200 (MAX) m/min

Diametro del filo di diamante:

0,25–0,55 mm

Capacità di stoccaggio della linea della ruota di alimentazione:

15 km

Intervallo di spessore di taglio:

5–450 mm

Tagliare la precisione:

00,01 mm

Corsa verticale di sollevamento della postazione di lavoro:

800 mm

Tagliare la profondità:

450 mm

Imballaggi particolari:

Pacchetto in sala di pulizia di 100 gradi

Descrizione di prodotto

Macchina Taglio Multi-Filo DiamantatoIntroduzione

Macchina Taglio Multi-Filo Diamantato su Piccola Scala per Pietra

Questa sega a filo diamantato multi-filo su piccola scala, specifica per la pietra, è una macchina specializzata progettata per soddisfare le esigenze di taglio multi-filo di materiali come pietra su piccola scala, pietre preziose e cristalli. È altamente adatta per operazioni di taglio di precisione su pezzi di piccole e medie dimensioni.

Una caratteristica fondamentale di progettazione di questa attrezzatura è il suo metodo di taglio unico in cui il banco di lavoro sale mentre il filo diamantato rimane fermo. Questo design aiuta a migliorare la stabilità del processo di taglio. La macchina è dotata di un sistema completo di servomotori e di un sistema di controllo della tensione ad alta precisione, che insieme garantiscono un'accuratezza operativa e un'affidabilità estremamente elevate. La velocità operativa massima del filo diamantato può raggiungere i 1200 metri al minuto, con conseguente elevata efficienza di taglio e un notevole aumento della capacità produttiva. L'intervallo di spessore di taglio è tipicamente compreso tra 5 millimetri e 50 millimetri, soddisfacendo efficacemente i requisiti di taglio per pietra, pietre preziose e cristalli, rendendola un dispositivo di taglio altamente conveniente.

Principio di Funzionamento della Macchina Taglio Multi-Filo Diamantato

L'efficiente taglio di questa macchina deriva dalla precisa collaborazione dei suoi componenti meccanici. I principi fondamentali possono essere riassunti come segue:

Trascinamento Preciso del Filo:La macchina aziona un filo diamantato ad anello con un movimento alternativo ad alta velocità tramite tamburi avvolgi-filo rotanti ad alta velocità. Per garantire stabilità e precisione di taglio, il filo diamantato viene mantenuto a una tensione costante dalle ruote di tensionamento ed è guidato con precisione dalle ruote guida.

Metodo di Alimentazione Unico:A differenza di alcune macchine da taglio tradizionali, questa attrezzatura adotta una modalità di alimentazione in cui il banco di lavoro sale verticalmente mentre la posizione del filo diamantato rimane relativamente fissa. Questo design aiuta a ridurre le vibrazioni durante il processo di taglio, con conseguente azione di taglio più fluida.

Taglio Abrasivo Efficiente:Durante il taglio, il materiale fissato sul banco di lavoro si avvicina continuamente al filo diamantato in movimento ad alta velocità. Le micro particelle di diamante incorporate nel filo entrano in contatto con la superficie del materiale, generando un'azione abrasiva continua, ottenendo così tagli precisi e uniformi. L'intero processo di taglio è tipicamente controllato automaticamente da un sistema CNC, garantendo coerenza e accuratezza di funzionamento.

Caratteristiche e Vantaggi della Macchina Taglio Multi-Filo Diamantato

Questa attrezzatura integra numerosi punti di forza, rendendola eccezionale nel campo del taglio di precisione:

Caratteristica/Vantaggio	Descrizione
Forte Specializzazione	Progettata specificamente per materiali di alto valore con durezza relativamente elevata, come giada nefrite, giadeite e pietre preziose, garantendo una lavorazione fine e a basse perdite di questi preziosi materiali.
Taglio Multi-Filo Efficiente	L'uso della tecnologia di taglio multi-filo consente il taglio simultaneo di un singolo blocco di materia prima in più pezzi, migliorando notevolmente l'efficienza produttiva, particolarmente adatta per la produzione in serie di prodotti di piccole specifiche.
Gestisce Materie Prime di Grandi Dimensioni	Sebbene la macchina nel complesso rientri nella categoria su piccola scala, il suo design consente la lavorazione di materie prime di dimensioni relativamente grandi, ampliando la sua gamma di applicazioni.
Elevata Precisione di Taglio	Grazie al sistema completo di servomotori e al controllo stabile della tensione, la macchina raggiunge un taglio ad alta precisione (ad esempio, la precisione di taglio può raggiungere 0,01 mm), con una piccola perdita di taglio e tagli uniformi, migliorando efficacemente il tasso di resa del materiale utilizzabile.
Elevato Grado di Automazione	Con un elevato livello di automazione dalla velocità di avanzamento al controllo della tensione, la macchina riduce la difficoltà operativa e la dipendenza dall'abilità dell'operatore, garantendo al contempo una qualità costante del prodotto.

Campi di Applicazione della Macchina Taglio Multi-Filo Diamantato

Questa attrezzatura è ampiamente utilizzata nelle seguenti aree, dove i materiali lavorati vengono spesso trasformati in vari prodotti di fascia alta:

Lavorazione di Gioielli e Artigianato:Utilizzata per il taglio e la modellatura di precisione di materie prime come giada Hetian, giadeite, opale e pietre preziose. Questo è un passaggio preliminare cruciale nella creazione di gioielli come pendenti, incastonature di gemme, braccialetti, nonché manufatti scolpiti.

Strumenti di Precisione e Ricerca Scientifica:Adatta per il taglio di materiali come cristallo e cristalli di zaffiro sintetico. Questi materiali sono spesso utilizzati nella produzione di prodotti high-tech come strumenti ottici e substrati semiconduttori.

Produzione di Materiali Decorativi di Alta Gamma:Utilizzata per il taglio di precisione di pietre naturali come marmo e granito per produrre lastre ultrasottili, mosaici, strisce decorative di forma speciale e altri materiali decorativi architettonici di fascia alta.

Specifiche Tecniche della Macchina Taglio Multi-Filo Diamantato

Nome del Parametro	Valore/Specifiche
Dimensione massima del pezzo	Φ730×450 mm
Diametro del rivestimento del rullo principale	Φ240×450 mm (Quattro rulli principali)
Velocità di corsa del filo	1200 (MAX) m/min
Diametro del filo diamantato	0,25–0,55 mm
Capacità di stoccaggio del filo della ruota di alimentazione	15 km
Intervallo di spessore di taglio	5–450 mm
Precisione di taglio	0,01 mm
Corsa di sollevamento verticale della postazione di lavoro	800 mm
Metodo di taglio	Il banco di lavoro sale e il filo diamantato rimane fermo
Velocità di avanzamento del taglio	0,01–10 mm/min
Serbatoio dell'acqua	100 L
Fluido di taglio	Fluido di taglio ad alta efficienza antiruggine
Tensione massima di taglio	100 N (Imposta l'unità minima 0,1 N)
Profondità di taglio	450 mm
Banchi di lavoro	1
Alimentazione	Trifase a cinque fili AC380V/50Hz
Potenza totale della macchina utensile	≤38 kW
Motore principale	7,5 × 2 kW
Motore di cablaggio	1 × 2 kW
Motore di salita e discesa	1 × 2 kW
Motore di controllo della tensione	2,3 × 2 kW
Motore di rilascio e raccolta del filo	5,5 × 2 kW
Dimensioni esterne, escluso il box del braccio oscillante	2606 × 1790 × 2542 mm
Dimensioni esterne, incluso il box del braccio oscillante	2606 × 2409 × 2542 mm
Peso della macchina	4500 kg

Macchina Taglio Multi-Filo Diamantato Domande e Risposte

1. D: Per quali materiali è progettata una sega diamantata multi-filo specifica per pietra su piccola scala?

R: È progettata specificamente per il taglio di pietra su piccola scala, pietre preziose, giada e materiali cristallini, offrendo una lavorazione fine e a basse perdite per questi preziosi articoli.

2. D: Qual è il principale vantaggio dell'utilizzo di una sega diamantata multi-filo?

R: Il suo principale vantaggio è l'alta efficienza, in quanto può tagliare un singolo blocco di materia prima in più pezzi contemporaneamente, aumentando notevolmente la capacità produttiva e l'utilizzo del materiale.
