Attrezzature per il taglio di ceramica Taglio di filo di diamante a filo singolo/più fili

Marchio:	ZMSH
Numero di modello:	Attrezzatura da taglio in ceramica
MOQ:	3
prezzo:	by case
Tempo di consegna:	3-6 mesi
Condizioni di pagamento:	T/t

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

rohs

Tipo:

Singolo filo/multi-filo

Diametro del filo (per filo):

0,10-0,35 mm

Precisione del controllo della tensione:

± 0,1 n

Utilizzo del materiale:

≥85%

Requisito di potenza:

1,5–17,8 kW

Calking velocità (velocità di avanzamento):

0,01–9,99 mm/min

Imballaggi particolari:

Pacchetto in sala di pulizia di 100 gradi

Evidenziare:

attrezzatura per taglio ceramica con filo diamantato

taglierina a filo diamantato a filo singolo

macchina per il taglio ceramica a filo multiplo

Descrizione di prodotto

Apparecchiature per il taglio della ceramica

Attrezzature per il taglio di ceramica Taglio di filo di diamante a filo singolo/più fili

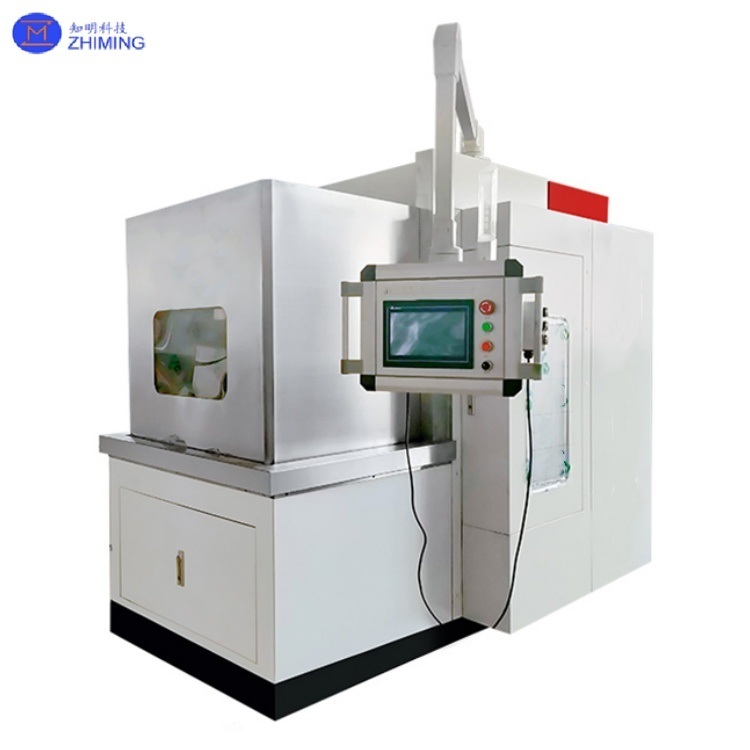

Attrezzature per il taglio di ceramica Taglio di filo di diamante a filo singolo/più fili 0

Le macchine per il taglio della ceramica sono classificate in macchine per il taglio a filo singolo e macchine per il taglio a fili multipli, progettate specificamente per materiali ceramici duri e fragili.

Macchina di taglio a filo singolo:Utilizza un singolo filo rivestito di diamanti per il taglio a movimento unidirezionale o reciproco, ideale per piccoli lotti e scenari ad alta precisione (ad esempio, laboratori, elaborazione di componenti di precisione).
Macchina di taglio a fili multipli:Utilizzano più fili rivestiti di diamanti disposti in una rete densa per ottenere la taglio in lotti, con un'efficienza superiore del 50% rispetto ai sistemi a filo singolo, adatti alla produzione di massa industriale.

Materiali applicabili: ossido di alluminio (Al2O3), nitruro di alluminio (AlN), carburo di silicio (SiC), zirconia (ZrO2), vetro, cristalli e altri materiali fragili.

Attrezzature per il taglio della ceramicaPrincipio di funzionamento

Attrezzature per il taglio di ceramica Taglio di filo di diamante a filo singolo/più fili 1

Attrezzature per il taglio di un solo filo

Principio di funzionamento: azionato da un motore, un singolo filo di diamante si muove a velocità elevate.la macinazione della superficie ceramica con particelle abrasive mantenendo la stabilità della tensione del filo tramite un sistema di tensione.
Parametri chiave: intervallo di velocità lineare: 0 ‰ 2 m/s; precisione di regolazione della tensione: ± 2 N.

Attrezzature per il taglio di fili multipli

Principio di funzionamento: diversi fili di diamante formano una densa rete di fili sulle ruote guida.con fluido di taglio che trasporta abrasivi per completare la macinazione e il taglio sincroni.
Parametri chiave: diametro del filo di diamante: 0,1 mm; errore di spessore di taglio: ≤ 0,012 mm.

Apparecchiature di taglio in ceramica caratteristiche e vantaggi

Caratteristica	Macchina di taglio a filo singolo	Macchina di taglio a fili multipli
Precisione.	Errore di spessore di taglio ≤ 0,1 mm, rugosità superficiale Ra ≤ 1,6 μm	Errore di spessore di taglio ≤ 0,012 mm, rugosità superficiale Ra ≤ 0,8 μm
Efficienza.	Adatto per piccole dimensioni (≤ 100×100 mm), 10 ̊30 minuti per taglio	Processo di centinaia di fette per ciclo (ad esempio, pezzi da lavoro da 300×300 mm)
Perdite materiali.	Larghezza del cerchio: 0,3 ∼ 0,5 mm, utilizzo del materiale ~ 70%	Larghezza del filo: ~ 0,01 mm più largo del diametro del filo, utilizzo fino all'85%
Automazione.	Funzionamento manuale/semi-automatico di base con regolazione manuale dei parametri	Controllo completamente automatizzato con allarmi di tensione, diagnosi di guasti
Applicazione	Laboratori, piccoli lotti di alto valore (ad esempio, wafer a semiconduttori, bioceramica)	Linee industriali, produzione in serie (ad esempio, substrati a LED, PCB in ceramica per veicoli elettrici)

Attrezzature per il taglio della ceramicaApplicazioni

Campo dell'elettronica: utilizzato principalmente per il taglio di substrati ceramici di nitruro di alluminio (AlN) e zirconia (ZrO2), con casi tipici come la lavorazione di precisione di substrati di filtri per la comunicazione 5G.
Campo di imballaggio dei semiconduttori: adatto per il taglio di involucri di imballaggio in ceramica di ossido di alluminio (Al2O3), con casi tipici che includono la lavorazione senza frantumi di involucri di imballaggio in frantumi.
Nuovo campo energetico: è destinato al taglio di substrati ceramici a carburo di silicio (SiC), con applicazioni tipiche come la produzione di substrati di dissipazione del calore per i moduli IGBT dei veicoli a nuova energia.
Campo dei dispositivi medici: specializzato nella lavorazione di impianti dentali in zirconio (ZrO2), con casi tipici come il taglio ad alta precisione di impianti bioceramici.

Attrezzature per il taglio di ceramica Taglio di filo di diamante a filo singolo/più fili 2

Attrezzature per il taglio della ceramica Domande e risposte

Q1: Qual è la differenza principale tra macchine per il taglio di ceramica a filo singolo e a fili multipli?

A1: le macchine a filo singolo utilizzano un filo di diamante per tagli di piccole quantità ad alta precisione (ad esempio campioni di laboratorio),mentre le macchine multifili utilizzano più fili paralleli per la produzione industriale ad elevato throughput con meno rifiuti di materiale.

D2: Perché scegliere il taglio multi-filo per la produzione di massa di ceramica?

A2: i sistemi multifili raggiungono un'efficienza superiore al 30%, larghezze di taglio più strette (< 0,01 mm) e frantumazione quasi zero, che li rende ideali per la produzione di substrati ceramici su larga scala.
