Piatto del quarzo fuso
Created with Pixso. JGS1 JGS2 Wafers Wafers di quarzo fuso di grado ottico 2-12 pollici

JGS1 JGS2 Wafers Wafers di quarzo fuso di grado ottico 2-12 pollici

Marchio: ZMSH
Numero di modello: JGS1 JGS2 Wafer
MOQ: 25
prezzo: by case
Tempo di consegna: 2-4 settimane
Condizioni di pagamento: T/t
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
rohs
Densità:
2.2 g/cm3
Durezza di Mohs:
6-7
Resistenza a compressione:
1100
Costante dielettrico (10 GHz):
3.74
Fattore di perdita (10 GHz):
0.0002
Punto di deformazione:
1080
Conducibilità termica (20 ℃):
1.4
Applicazioni:
Litografia a semiconduttore, comunicazione in fibra ottica
Imballaggi particolari:
Pacchetto in sala di pulizia di 100 gradi
Descrizione di prodotto

Riepilogo Wafer JGS1 JGS2​





​​Wafer JGS1 JGS2 in quarzo fuso di grado ottico, 2-12 pollici​​

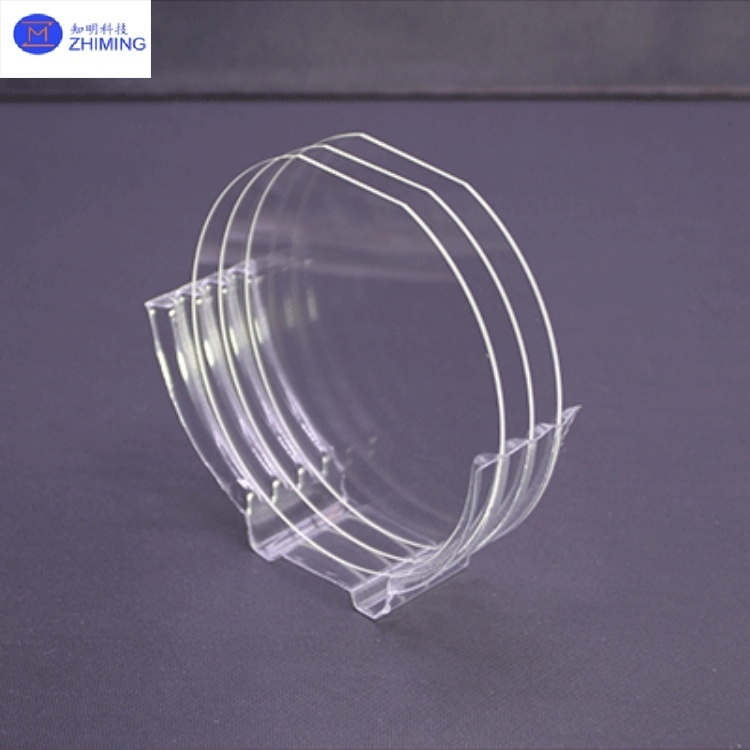

JGS1 JGS2 Wafers Wafers di quarzo fuso di grado ottico 2-12 pollici 0

JGS1 e JGS2 sono entrambi tipi di vetro di quarzo sintetico ad alta purezza​​, principalmente composto da biossido di silicio (SiO₂). La differenza fondamentale tra loro risiede nei loro processi di fabbricazione e nelle conseguenti proprietà di purezza e ottiche​​.





•JGS1​​ è prodotto utilizzando il metodo di deposizione chimica da vapore (CVD)​​. Presenta un contenuto di impurità metalliche estremamente basso (tipicamente controllato al di sotto di 0,1 ppm)​​ e un contenuto di idrossili (OH) molto basso (<5 ppm). Questo gli conferisce un'eccezionale trasmittanza nello spettro ultravioletto profondo (DUV)​​ (ad esempio, oltre l'85% di trasmittanza a una lunghezza d'onda di 185 nm per un bianco di 10 mm di spessore). Inoltre, presenta bolle e striature interne minime, offrendo un'omogeneità ottica estremamente elevata.





•JGS2​​ è tipicamente prodotto utilizzando il metodo di fusione a fiamma idrogeno-ossigeno​​. Ha un contenuto di impurità metalliche relativamente più elevato (circa 1 ppm) e un contenuto di idrossili più elevato (tipicamente 30-50 ppm). Ciò si traduce in buone prestazioni dallo spettro ultravioletto (UV) al vicino infrarosso (NIR)​​ (tipicamente >80% di trasmittanza a una lunghezza d'onda di 220 nm), ma presenta una significativa banda di assorbimento nell'intervallo 2600-2800 nm. La sua struttura interna può contenere bolle minori, strutture granulari o striature rotazionali.





In parole povere, ​​JGS1 rappresenta la ricerca della massima trasmittanza UV e delle prestazioni ultra-elevate ("alta purezza")​​, mentre ​​JGS2 offre una scelta più conveniente soddisfacendo le esigenze della maggior parte delle applicazioni UV e a luce visibile​​.










Caratteristiche principali del wafer di quarzo JGS1 JGS2​



Per un confronto intuitivo, le caratteristiche principali di JGS1 e JGS2 sono riassunte nella tabella seguente.



​​Caratteristica Dimensione​​ ​​JGS1 (Vetro di quarzo ottico ultravioletto lontano)​​ ​​JGS2 (Vetro di quarzo ottico ultravioletto)​​
​​Gamma di trasmissione ottica​​

185 nm - 2500 nm



220 nm - 2500 nm



​​Trasmittanza @185nm/220nm​​

>85% @185nm (10mm di spessore)



>80% @220nm (10mm di spessore)



​​Assorbimento 2600-2800nm​​

Presenza di una forte banda di assorbimento



Presenza di una forte banda di assorbimento



​​Contenuto di impurità metalliche​​

​​Estremamente basso​​ (circa 0,1 ppm)



Relativamente basso (circa 1 ppm)



​​Contenuto di idrossili (OH)​​

​​Molto basso​​ (<5 ppm)



Più alto (30-50 ppm)



​​Difetti interni​​

Pochissime bolle e striature, ​​omogeneità ottica estremamente elevata​​



Può contenere bolle minori, strutture granulari o striature rotazionali



​​Coefficiente termico dell'indice di rifrazione (dn/dT)​​ Relativamente più alto

​​Più basso​​ (ad esempio, ~1,2×10⁻⁶/℃ @1550nm), ​​stabilità termica superiore​​



​​Micro-rugosità superficiale​​ ​​Estremamente bassa​​ (RMS può raggiungere 0,2 nm), adatta per requisiti di lavorazione λ/20 Elevata densità di idrossili superficiali dopo il trattamento HF, che fornisce un'interfaccia ideale per il rivestimento
​​Processo di fabbricazione tipico​​

Deposizione chimica da vapore (CVD)



Fusione a fiamma idrogeno-ossigeno







Oltre alle caratteristiche principali nella tabella sopra, condividono anche alcune ​​eccellenti qualità comuni​​:



•Elevata resistenza al calore​​: Punto di rammollimento intorno a 1683°C, può resistere a temperature di esercizio continue di 1100°C.

•Basso coefficiente di espansione termica​​: Circa 5,15×10⁻⁷/℃ (a 100°C), indicando una buona stabilità termica.

•Buona stabilità chimica​​: Resistente a vari acidi e alcali.

•Resistenza meccanica relativamente elevata​​: Durezza Mohs di circa 7.








Applicazioni principali del wafer di quarzo JGS1 JGS2​

JGS1 JGS2 Wafers Wafers di quarzo fuso di grado ottico 2-12 pollici 1



Grazie alle loro proprietà uniche, JGS1 e JGS2 sono utilizzati in diversi settori di fascia alta.





​​Applicazioni JGS1 (Ricerca delle massime prestazioni UV)​​



Grazie alla sua ​​trasmittanza UV estremamente elevata e alle impurità ultra-basse​​, JGS1 viene utilizzato principalmente in:



  • Litografia a semiconduttore​​: Un materiale chiave per i componenti ottici (ad esempio, lenti, lastre di maschera) nei sistemi di litografia ​​ultravioletti profondi (DUV)​​. La sua purezza influisce direttamente sulla larghezza della linea e sulla resa della produzione di chip.
  • Sistemi laser UV di fascia alta​​: Utilizzato per la produzione di finestre e lenti ottiche in laser ad eccimeri e apparecchiature di elaborazione laser UV, in grado di resistere alle radiazioni laser ad alta energia.
  • Rilevamento e rilevamento ottico di precisione​​: Utilizzato nei componenti ottici principali di sensori di monitoraggio dell'ozono, spettrometri UV e altri scenari che richiedono la trasmissione UV profonda.
  • Dispositivi di filtro per comunicazioni ottiche​​: Nei sistemi di multiplexing a divisione di lunghezza d'onda densa (DWDM), la sua perdita ultra-bassa e l'eccellente stabilità spettrale (fluttuazione della trasmittanza <0,1%/nm nella banda C) lo rendono altamente adatto per i substrati di filtri come le Arrayed Waveguide Gratings (AWG), consentendo di comprimere la spaziatura dei canali a 50 GHz.

JGS1 JGS2 Wafers Wafers di quarzo fuso di grado ottico 2-12 pollici 2





​​Applicazioni JGS2 (Bilanciamento delle prestazioni e dei costi)​​



Le buone prestazioni di JGS2 nella regione ​​UV-NIR​​ gli conferiscono un'ampia gamma di applicazioni:



  • Comunicazione in fibra ottica​​: Utilizzato per la produzione di connettori ottici, finestre di isolatori ottici, ecc. La sua ​​stabilità termica superiore​​ (dn/dT inferiore) è preziosa per gli specchi ottici che richiedono la compensazione della temperatura, con una riflettività che raggiunge fino al 99,998% a 1550 nm.
  • Elaborazione UV industriale​​: Utilizzato per alloggiamenti di lampade e finestre di osservazione in lampade a vapori di mercurio ad alta pressione e apparecchiature di sterilizzazione UV, nonché finestre ottiche UV generiche.
  • Componenti ottici generici​​: Una scelta conveniente per la produzione di elementi ottici convenzionali come lenti, prismi e specchi, comunemente presenti in strumenti ottici come microscopi e telescopi.
  • Altri passaggi del processo di litografia​​: Sebbene non venga utilizzato direttamente nelle lenti principali di litografia più avanzate, può essere utilizzato in altri passaggi o apparecchiature che richiedono la trasmissione UV in cui le massime prestazioni non sono fondamentali.








Proprietà fisiche del wafer di quarzo JGS1 JGS2



Proprietà meccaniche
Densità/g/cm³ 2.2
Durezza Mohs 6-7
Resistenza alla compressione 1100
Resistenza alla trazione 50
Resistenza alla flessione 65
Resistenza alla torsione 30
Modulo di Young 7,5 * 104 GPa
Rapporto di Poisson 0,17
Proprietà elettriche
Costante dielettrica (10 GHz) 3.74
Fattore di perdita (10 GHz) 0,0002
Resistenza dielettrica (10 GHz) 3,7 * 107 V·m
Resistività (20℃) 1 * 1020 Ω·m
Resistività (1000℃) 1 * 108 Ω·m
Proprietà termiche
Punto di deformazione 1080
Punto di ricottura 1180
Punto di rammollimento 1630
Conducibilità termica (20℃) 1.4
Calore specifico (20 ℃) 670
(20–320℃)Coefficiente di espansione:
30℃–600℃
5,5 * 10-7







Consigli sui prodotti correlati







1. Vi attraverso il vetro (TGV) JGS1 JGS2 Zaffiro BF33 Quarzo Dimensioni personalizzabili



JGS1 JGS2 Wafers Wafers di quarzo fuso di grado ottico 2-12 pollici 3







2. Finestre di schermatura dalle radiazioni in silice fusa di vetro di quarzo​​ ​​JGS1/JGS2/JGS3 UV trasparente



JGS1 JGS2 Wafers Wafers di quarzo fuso di grado ottico 2-12 pollici 4








Wafer di quarzo JGS1 JGS2 FAQ





1. D: Qual è la differenza tra i wafer di silice fusa JGS1 e JGS2?​​

    R: JGS1 offre una trasmissione ultravioletta profonda (DUV) superiore grazie alle sue impurità metalliche e al contenuto di idrossili estremamente bassi, mentre JGS2 offre prestazioni convenienti per applicazioni da UV a vicino infrarosso, ma con un contenuto di OH più elevato e una significativa banda di assorbimento a 2600-2800 nm.





2. D: Quali applicazioni sono più adatte per i wafer JGS1 rispetto a JGS2?​​

    R: JGS1 è ideale per applicazioni UV profonde come la litografia a semiconduttore e i laser ad eccimeri, mentre JGS2 è comunemente utilizzato in ottiche UV generiche, comunicazioni in fibra e lavorazione UV industriale in cui le prestazioni DUV estreme non sono critiche.
