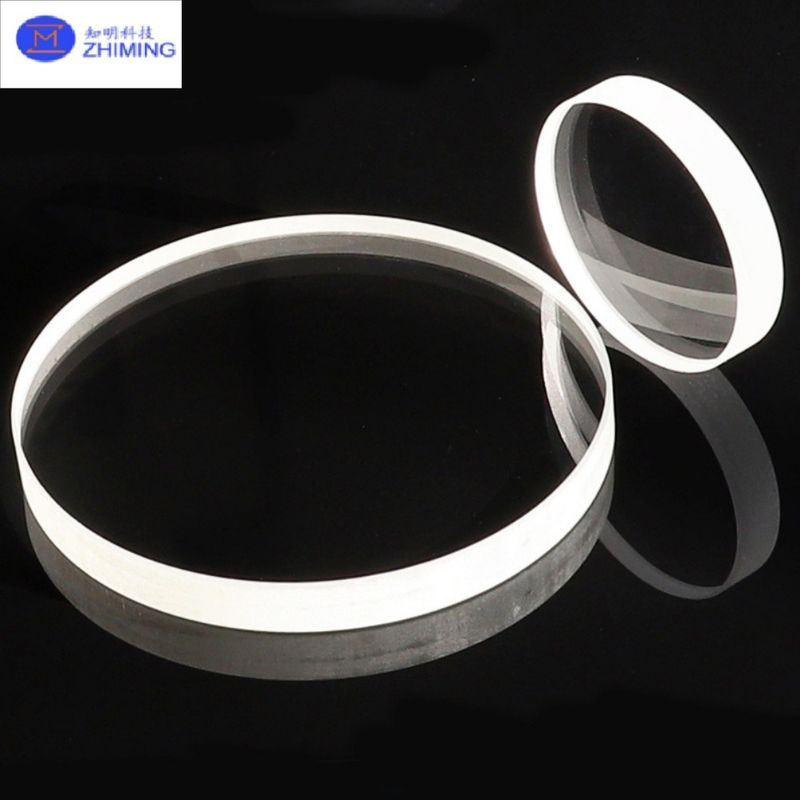

Sapphire vetro ottico a forma di finestra ad alta durezza 99,999% purezza

Sapphire Finestre a forma su misura


Nel campo dei componenti ottici ad alte prestazioni, le finestre a forma di zaffiro sono il culmine dell'ingegneria dei materiali.Questi elementi ottici di precisione combinano una durezza senza pari (Mohs 9) con una chiarezza ottica eccezionale per soddisfare le esigenze industriali più esigenti.A differenza del vetro ottico convenzionale, le finestre in zaffiro offrono una resistenza ai graffi 3-5 volte maggiore, una stabilità termica superiore (punto di fusione 2.050°C),e eccezionale inertà chimica, che li rende indispensabili quando l'affidabilità in condizioni estreme non è negoziabile..
Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5ÅSia per i sistemi laser che operano a livelli di potenza di megawatt o per i punti di vista dei veicoli spaziali che affrontano impatti di micrometeoroidi,queste finestre di zaffiro offrono prestazioni senza compromessi in tutto lo spettro elettromagnetico (UV a mid-IR).



Caratteristiche chiave della finestra ottica di zaffiro


1. Estrema Durabilità

• Durezza di Mohs 9. Solo il diamante può graffiarlo.
• Resistenza alla flessione > 800 MPa ️ Resiste a differenziali di alta pressione
• Tensione alla frattura 2,5 MPa·m1⁄2 3 volte più resistente agli urti rispetto alla silice fusa


2Eccellenza ottica.

• Trasmissione a banda larga (85%+ da 250 nm a 5.000 nm)
• Bassa autofluorescenza Critico per la spettroscopia di Raman
• Omogeneità dell'indice di rifrazione < 5 × 10−6 su tutta la superficie


3Ingegneria di precisione

• Tolleranze di dimensioni a ± 0,001 mm
• Piattazza della superficie λ/10 a 632,8 nm
• Parallelismo < 1 minuto d'arco


4. Resistenza ambientale

• Resistenza agli urti termici (ΔT > 1.000°C)
• Durezza alla radiazione (resiste a > 106 Gy)
• Impotente a tutti gli acidi, ad eccezione dell'acido fluoridrico


5. Capacità di personalizzazione

• Geometrie complesse: esagoni, forme a D, trapezi, forme libere
• Trattamento dei bordi: a bivio, arrotondato o macinato con precisione
• Rivestimenti: Rivestimenti AR, Rivestimenti ad alta trasmissione, Rivestimenti riflettenti, Rivestimenti duri, Rivestimenti anti sporco, Rivestimenti antiabbagliamento, Rivestimenti filtri



Applicazioni


1. Sistemi laser ad alta potenza

• CO2 finestre di uscita laser (intervallo 9,4-10,6μm)
• Optica laser excimer per litografia a semiconduttori
• Aperture del sistema di armi laser


2Aerospaziale e Difesa

• Fenestre a cupola missilistica (resistenza all'impatto in ipervelocità)
• Punti di osservazione dei veicoli spaziali (protezione contro i micrometeoroidi)
• Sistemi di mira elettro-ottici


3. attrezzature industriali

• Fenestre di monitoraggio dei processi per le fabbriche di semiconduttori
• Dispositivi per la visione ad alta pressione (fino a 300 bar)
• Celle di campionamento dello spettrometro


4Scientific Instruments.

• Componenti della linea del fascio del sincrotron
• Fenestre di microscopia criogenica
• Confezioni per rilevatori di particelle


5Utili commerciali specializzati

• cristalli di orologi di alta qualità
• Casse per telecamere subacquee
• Sensori per ambienti avversi

Specificità

Domande e risposte



D1: Come si confronta lo zaffiro con la silice fusa per le applicazioni UV?
A1:Mentre entrambi trasmettono bene gli UV, lo zaffiro offre una resistenza ai graffi 3 volte maggiore e una conducibilità termica 10 volte superiore, anche se con una trasmissione leggermente inferiore sotto i 200 nm.

D2: È possibile abbinare specifici rivestimenti ottici utilizzati su altri materiali?
A2:Sì, i nostri sistemi di sputtering a fascio ionico possono replicare la maggior parte dei rivestimenti dielettrici con una varianza di prestazione < 1% rispetto ai substrati di vetro.

Q3: Qual è il tempo di consegna per le finestre personalizzate a forma di D?
A3:4-6 settimane per le specifiche standard; 8-10 settimane per geometrie complesse che richiedono nuovi utensili.

D4: Queste finestre sono adatte per applicazioni a vuoto?
A4:Assolutamente ?? zaffiro ha una fuoriuscita di gas trascurabile (TML < 0,01%, CVCM < 0,001%) che soddisfa gli standard ASTM E595 della NASA.
