Casa > PRODOTTI > Wafer dello zaffiro > Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata

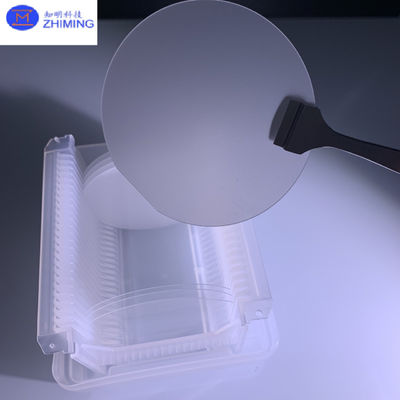

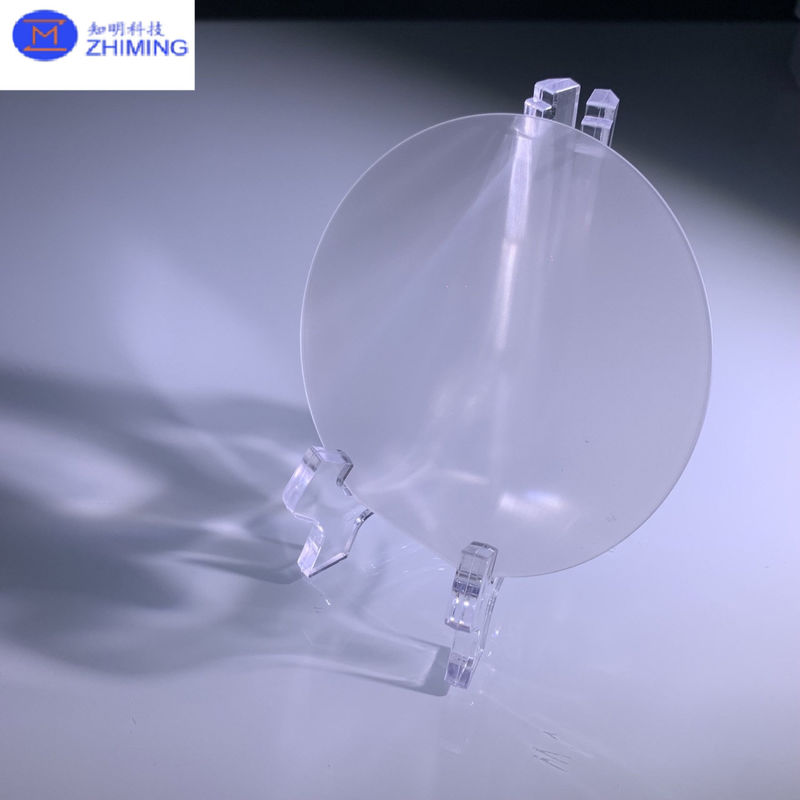

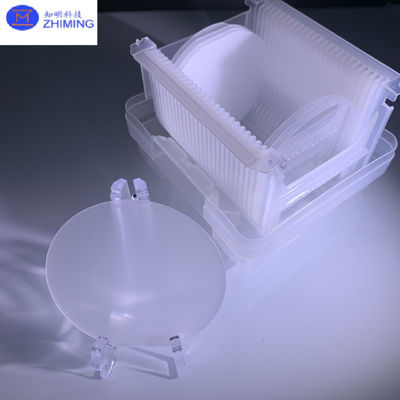

Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata

Dettagli del prodotto

Luogo di origine: CINESE

Marca: zmsh

Certificazione: rohs

Numero di modello: Scatola di imballaggio orizzontale per wafer a un pezzo

Termini di pagamento e spedizione

Quantità di ordine minimo: 25

Prezzo: 15

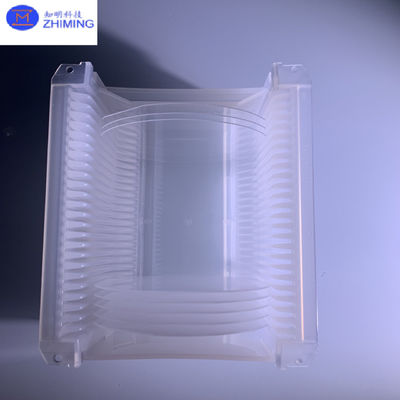

Imballaggi particolari: Supporto in gommapiuma per wafer + scatola di cartone

Tempi di consegna: 3-4 settimana

Termini di pagamento: T/T, Western Union

Capacità di alimentazione: 10000 al mese

Ottenga il migliore prezzo
Evidenziare:

4' Dia Sapphire Wafer

,

Wafer di zaffiro di alta purezza

,

Wafer di zaffiro 550um

Materiale:
cristallo di zaffiro
Purezza:
99.99%
Diametro:
100mm±0.1mm
Spessore:
650±15um
Roverezza:
Ra≤0,2 nm
involucro:
≤ 20um
TTV:
≤ 20um
Inchinati.:
≤ 20um
polonese:
dsp o ssp
Materiale:
cristallo di zaffiro
Purezza:
99.99%
Diametro:
100mm±0.1mm
Spessore:
650±15um
Roverezza:
Ra≤0,2 nm
involucro:
≤ 20um
TTV:
≤ 20um
Inchinati.:
≤ 20um
polonese:
dsp o ssp
Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata





Wafer di zaffiro 4" di diametro 100 mm±0,1 mm Spessore 650um C-piano



Il wafer di zaffiro da 4 pollici con un diametro di 100 mm ± 0,1 mm e uno spessore di 650 μm è un substrato di alta qualità progettato per applicazioni ad alte prestazioni in elettronica, optoelettronica,e settori industrialiRealizzato con materiale cristallino di zaffiro puro al 99,99%, questo wafer presenta un preciso orientamento C-piano (0001), che garantisce un allineamento ottimale dei cristalli per la crescita epitaxiale, la chiarezza ottica,e consistenza del dispositivo.

Il suo rivestimento antifurto migliora la durata e la longevità, mantenendo l'integrità della superficie anche in condizioni di manipolazione difficili.e qualità delle superfici, questo wafer di zaffiro offre prestazioni affidabili per esigenze tecnologiche avanzate, rendendolo un componente versatile per applicazioni di fascia alta.






Specificativi del prodotto



Diametro: 100 mm (4 pollici) ±0,1 mm

Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 0



Spessore: 650 μm



Orientazione cristallina: piano C (0001)



Purezza: 99,99% cristallo di zaffiro puro



Finitura superficiale: SSP o DSP



Avvolgimento: ≤ 20 um



TTV: ≤ 20 um



Arco: ≤ 20 um


















Proprietà e caratteristiche di applicazione delle wafer di zaffiro



1Ottima trasparenza ottica

L'elevata purezza dei wafer di zaffiro si traduce in una chiarezza ottica superiore nello spettro ultravioletto, visibile e vicino all'infrarosso.La sua elevata trasmissibilità (> 90%) la rende ideale per l'uso in componenti ottici come finestreL'orientamento del piano C fornisce proprietà ottiche uniformi, essenziali per una precisa manipolazione della luce.



2Durabilità meccanica

Con una durezza di Mohs 9, i wafer di zaffiro sono tra i materiali più duri disponibili, offrendo eccezionale resistenza agli graffi e resistenza meccanica.Il rivestimento antigraffio migliora ulteriormente la durata della superficie, riducendo al minimo i danni superficiali durante la movimentazione, la lavorazione e l'assemblaggio.



3. Alta stabilità termica e chimica

Questo wafer di zaffiro può resistere a temperature estreme fino a 2000 ° C con una distorsione minima, rendendolo adatto per applicazioni ad alta temperatura come l'epitaxia a LED e la fabbricazione di sensori.La sua inerzia chimica garantisce la resistenza agli ambienti corrosivi, prolungando la durata del componente.



4. Alta purezza e qualità cristallina

Prodotto con metodi di crescita cristallina controllata (Kyropoulos o simili), la purezza del wafer (99,99%) riduce i difetti legati alle impurità, migliorando le prestazioni e il rendimento del dispositivo.Il preciso orientamento del piano C facilita la crescita dello strato epitaxiale con difetti minimi, critica per semiconduttori come GaN, LED e diodi laser.



Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 1






Attrezzature di fabbrica



Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 2Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 3Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 4Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 5Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 6Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 7Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 8Wafer di zaffiro 4" Dia 100mm ±0.1mm Spessore 650um Piano C lucidatura personalizzata 9






Domande e risposte



D:In che modo questo wafer di zaffiro si compara in termini di durata e prestazioni con altri substrati?


A:I wafer di zaffiro sono tra i substrati più duri e durevoli disponibili, con un'eccellente inertità chimica e stabilità termica.La loro elevata purezza e integrità cristallina forniscono anche una chiarezza ottica superiore e qualità epitaxiale rispetto a molti altri materiali come il silicio o il quarzo.
