Sapphire Wafer 2" Dia 50.8mm±0.1mm Spessore 350um piano C

Sapphire Wafer 2" Dia 50.8mm±0.1mm Thickness 350um C-plane
Sapphire Wafer 2" Dia 50.8mm±0.1mm Thickness 350um C-plane Sapphire Wafer 2" Dia 50.8mm±0.1mm Thickness 350um C-plane Sapphire Wafer 2" Dia 50.8mm±0.1mm Thickness 350um C-plane Sapphire Wafer 2" Dia 50.8mm±0.1mm Thickness 350um C-plane

Grande immagine :  Sapphire Wafer 2" Dia 50.8mm±0.1mm Spessore 350um piano C

Dettagli:
Luogo di origine: Cina
Marca: zmsh
Certificazione: rohs
Numero di modello: Sapphire Wafer 2" Dia 50.8mm±0.1mm Spessore 350um piano C
Termini di pagamento e spedizione:
Quantità di ordine minimo: 20
Prezzo: 5
Imballaggi particolari: Supporto in gommapiuma per wafer + scatola di cartone
Tempi di consegna: 3-4 settimana
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 10000 al mese
Descrizione di prodotto dettagliata
Dimensione: 2 pollici Materiale: cristallo di zaffiro
Orientazione: C-piano ((0001) Roverezza della superficie: Ra ≤ 0,2 nm
polonese: Polito su un solo lato o polito su due lati involucro: ≤ 15um
TTV: ≤ 3um Spessore: 350±15um
Evidenziare:

Wafer di zaffiro da 350um

,

99Wafer di zaffiro puro.99%

,

Wafer di zaffiro da 2 pollici

Wafer di zaffiro da 2 pollici Diametro 50,8 mm ±0,1 mm Spessore 350 um Piano C 99,99% puro



Il wafer di zaffiro da 2 pollici con un diametro di 50,8 mm ±0,1 mm e uno spessore di 350 µm è un substrato di alta qualità progettato per applicazioni ad alte prestazioni nell'elettronica, nell'optoelettronica e nei settori industriali. Realizzato in cristallo di zaffiro puro al 99,99%, questo wafer presenta un preciso orientamento del piano C (0001), garantendo un allineamento cristallino ottimale per la crescita epitassiale, la chiarezza ottica e la consistenza del dispositivo. Il suo rivestimento superficiale antigraffio migliora la durata e la longevità, mantenendo l'integrità della superficie anche in condizioni di manipolazione difficili. Combinando eccellente purezza, robustezza meccanica e qualità della superficie, questo wafer di zaffiro offre prestazioni affidabili per esigenze tecnologiche avanzate, rendendolo un componente versatile per applicazioni di fascia alta.

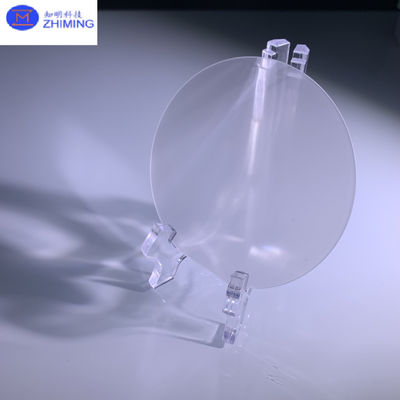

Sapphire Wafer 2" Dia 50.8mm±0.1mm Spessore 350um piano C 0






Specifiche del prodotto



Diametro: 50,8 mm (2 pollici) ±0,1 mm

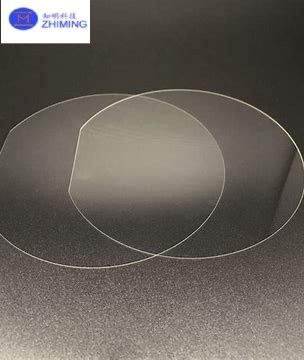

Sapphire Wafer 2" Dia 50.8mm±0.1mm Spessore 350um piano C 1



Spessore: 350 µm



Orientamento del cristallo: Piano C (0001)



Purezza: cristallo di zaffiro puro al 99,99%

Finitura superficiale: SSP o DSP



Wrap: ≤10 um



TTV: ≤3 um




















Proprietà applicative e vantaggi dei wafer di zaffiro



1. Eccellente trasparenza ottica del wafer di zaffiro

L'elevata purezza del wafer di zaffiro si traduce in una chiarezza ottica superiore nello spettro ultravioletto, visibile e vicino all'infrarosso. La sua elevata trasmittanza (> 90%) lo rende ideale per l'uso in componenti ottici come finestre, lenti e substrati laser. L'orientamento del piano C fornisce proprietà ottiche uniformi, essenziali per la manipolazione precisa della luce.



2. Wafer di zaffiro Durabilità meccanica

Con una durezza di Mohs 9, i wafer di zaffiro sono tra i materiali più duri disponibili, offrendo un'eccezionale resistenza ai graffi e resistenza meccanica. Il rivestimento antigraffio migliora ulteriormente la durata della superficie, riducendo al minimo i danni superficiali durante la manipolazione, la lavorazione e l'assemblaggio.



3. Wafer di zaffiro Elevata stabilità termica e chimica

Questo wafer di zaffiro può resistere a temperature estreme fino a 2000°C con una distorsione minima, rendendolo adatto per applicazioni ad alta temperatura come l'epitassia LED e la fabbricazione di sensori. La sua inerzia chimica garantisce la resistenza agli ambienti corrosivi, prolungando la durata dei componenti.



4. Wafer di zaffiro Elevata purezza e qualità cristallina

Prodotto attraverso metodi controllati di crescita cristallina (Kyropoulos o simili), la purezza del wafer (99,99%) riduce i difetti legati alle impurità, migliorando le prestazioni e la resa del dispositivo. Il preciso orientamento del piano C facilita la crescita dello strato epitassiale con difetti minimi, fondamentale per semiconduttori come GaN, LED e diodi laser

.

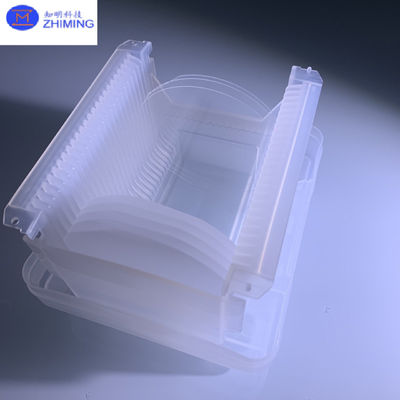

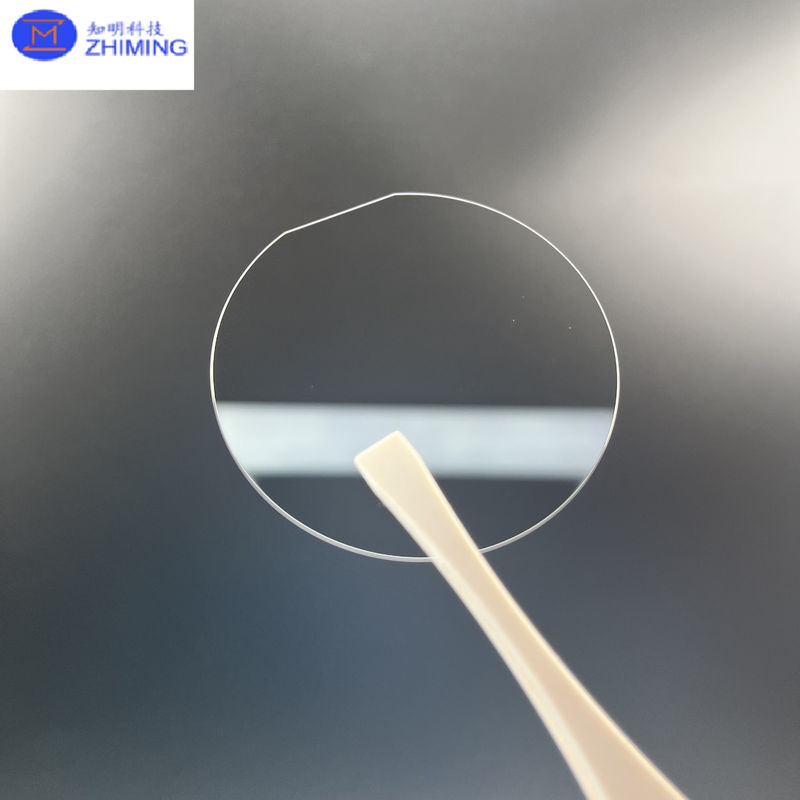

Sapphire Wafer 2" Dia 50.8mm±0.1mm Spessore 350um piano C 2Sapphire Wafer 2" Dia 50.8mm±0.1mm Spessore 350um piano C 3






Domande e risposte



D: Come si confronta questo wafer di zaffiro in termini di durata e prestazioni con altri substrati?


R: I wafer di zaffiro sono tra i substrati più duri e durevoli disponibili, con un'eccellente inerzia chimica e stabilità termica. La loro elevata purezza e integrità cristallina offrono anche una chiarezza ottica e una qualità epitassiale superiori rispetto a molti altri materiali come il silicio o il quarzo.
