Wafer di Zaffiro 3" Dia76.2±0.1mm, Spessore 550um, C-Piano 0001 DSP/SSP

Sono ora online in chat

Wafer di Zaffiro 3" Dia76.2±0.1mm, Spessore 550um, C-Piano 0001 DSP/SSP

Sapphire Wafer 3" Dia76.2±0.1mm, Thickness 550um , C-Plane 0001 DSP/SSP
Sapphire Wafer 3" Dia76.2±0.1mm, Thickness 550um , C-Plane 0001 DSP/SSP Sapphire Wafer 3" Dia76.2±0.1mm, Thickness 550um , C-Plane 0001 DSP/SSP Sapphire Wafer 3" Dia76.2±0.1mm, Thickness 550um , C-Plane 0001 DSP/SSP Sapphire Wafer 3" Dia76.2±0.1mm, Thickness 550um , C-Plane 0001 DSP/SSP

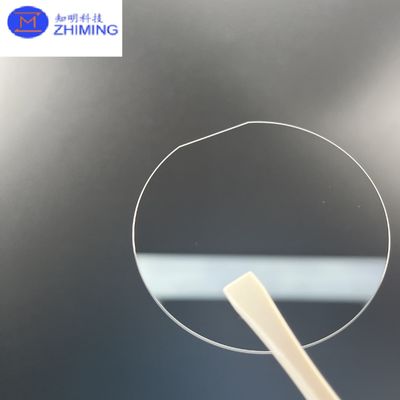

Grande immagine :  Wafer di Zaffiro 3" Dia76.2±0.1mm, Spessore 550um, C-Piano 0001 DSP/SSP

Dettagli:
Luogo di origine: Cina
Marca: zmsh
Descrizione di prodotto dettagliata
Orientazione: C-piano ((0001) Lucidato: Polito a doppio lato (DSP) o SSP
Diametro: 76.2 ± 0,1 mm materiale: cristallo di zaffiro
Spessore: 550 mm±15 mm Dimensione: 3 pollici
involucro: ≤10μm
Evidenziare:

4' Dia Sapphire Wafer

,

C-piano 0001 Sapphire Wafer

,

Wafer di zaffiro 2'

Wafer di zaffiro 3" Dia 76.2±0.1mm Spessore 550um C-Plane 0001 DSP SSP



Il wafer di zaffiro, con diametro di 3 pollici e spessori opzionali di 550 µm, rappresenta un substrato cristallino di grado semiconduttore all'avanguardia, ampiamente utilizzato in diversi settori high-tech. Caratterizzato da un diametro preciso di 76,2 ± 0,1 mm e orientato lungo il C-Plane (0001), questi wafer di zaffiro sono ottimizzati per applicazioni che richiedono proprietà ottiche, elettriche e meccaniche eccezionali. Prodotti con rigorosi controlli di qualità, questi wafer di zaffiro offrono purezza, uniformità e qualità della superficie superiori, rendendoli ideali per elettronica all'avanguardia, optoelettronica e ricerca scientifica.






Specifiche del prodotto



Proprietà Specifiche
Materiale Cristallo di zaffiro
Diametro 76.2±0.1mm
Spessore 500μm ±50 μm
Orientamenti C-plane <0001>
Deformazione <10μm
Lucidato DSP o SSP






Applicazioni dei wafer di zaffiro



Le proprietà uniche dei wafer di zaffiro li rendono adatti a un'ampia gamma di applicazioni all'avanguardia:

1. Elettronica e semiconduttori
- Materiale del substrato per GaN e altri semiconduttori a banda larga
- Dispositivi ad alta frequenza, filtri RF e componenti a microonde
- Substrato per sistemi micro-elettromeccanici (MEMS)



2. Scientifico e Industriale

- Substrato per la crescita epitassiale di materiali avanzati
- Componenti in ambienti ad alta temperatura e ad alta radiazione
- Strumentazione di precisione e sensori ottici





Wafer di Zaffiro 3" Dia76.2±0.1mm, Spessore 550um, C-Piano 0001 DSP/SSP 0






FAQ

Q1: Qual è il tempo di consegna per gli ordini personalizzati?

  • Specifiche standard: 2 settimane
  • Spessore/orientamento personalizzato: 4 settimane

Q2: Come devono essere conservati i wafer?

  • Camera bianca di classe 1000
  • Cassette purgate con azoto
  • Evitare l'esposizione ai raggi UV

Q3: Offrite diametri più piccoli/grandi?

  • 2" (50.8mm)
  • 3" (76.2mm)
  • 4" (101.6mm)
  • 6" (150mm)
  • 8" (200mm)
