Sapphire Quadratura finestra vetro ottico resistente all'usura Alta trasmittanza personalizzabile

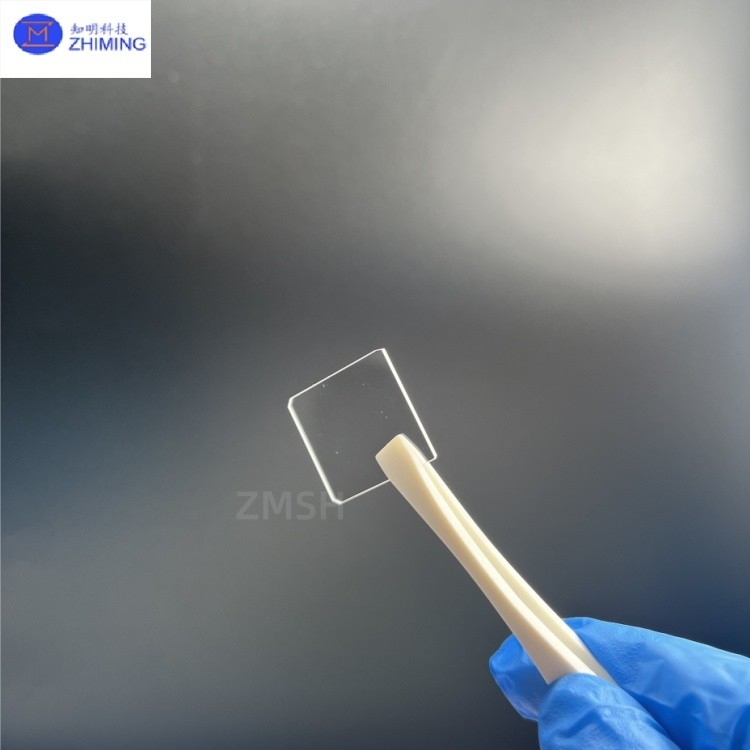

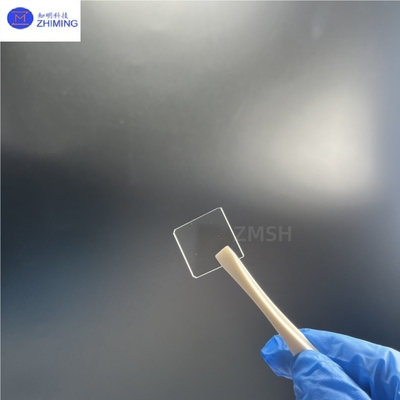

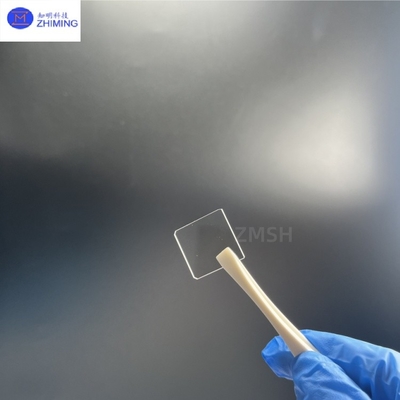

La piastra quadrata della finestra di zaffiro è un componente ottico ad alte prestazioni realizzato con ossido di alluminio monocristallino (Al2O3),offrendo una durata eccezionale e chiarezza ottica per applicazioni impegnativeDisponibile in dimensioni standard che vanno da 5×5 mm a 200×200 mm con opzioni di spessore da 0,3 a 15 mm,queste lastre di finestre possono essere personalizzate per requisiti dimensionali specifici, inclusi profili di bordo unici e trattamenti superficialiLe nostre capacità di produzione di precisione includono il taglio laser e la lavorazione CNC per ottenere tolleranze strette, insieme alla lucidatura ottica per gli standard di piattezza della superficie λ/10,mentre rivestimenti antiriflesso facoltativi (R<00,5% per superficie) migliorano ulteriormente le prestazioni di trasmissione della luce per i sistemi ottici specializzati.
Caratteristiche chiave
1. Alta trasmittanza: la piastra quadrata di zaffiro dimostra un'eccellente trasmittanza ottica (> 80%) tra le lunghezze d'onda ultraviolette (UV) e infrarosse (IR) (0,15-5,5 μm),che lo rende adatto per applicazioni spettrali a banda larga.
2- eccezionale durezza e resistenza all'usura: con una durezza di Mohs di 9 (secondo solo al diamante), resiste efficacemente all'erosione da sabbia, all'impatto di particelle e all'abrasione meccanica,garantire una durata di servizio prolungata.
3. Resistenza all'ambiente estremo: in grado di resistere a temperature elevate (punto di fusione 2040°C) e condizioni corrosive (stabile in ambienti acidi/alcali),ideale per applicazioni aerospaziali e militari.
4Basso coefficiente di espansione termica: presenta una eccezionale stabilità termica, mantenendo la precisione della superficie ottica durante le rapide fluttuazioni di temperatura per evitare la distorsione dell'immagine.
Parametri tecnici
|
Immobili
|
Valore
|
|
Tolleranza di orientamento
|
< 0,5°
|
|
Tolleranza di spessore/diametro
|
± 0,05 mm
|
|
Piattazza della superficie
|
λ/4@632 nm~3λ
|
|
Distorsione del fronte d'onda
|
>λ/4@632 nm
|
|
Qualità della superficie
|
20/10~80/50
|
|
Parallelamente
|
30 ′′
|
|
Perpendicolare
|
15 ′
|
|
Apertura chiara
|
> 90%
|
|
Chammfer
|
< 0,2 × 45°
|
|
dimensioni
|
5x5 mm ~ 76,5 x 76,5 mm 150 x 150 mm
forma quadrata
|
Applicazioni principali
1Finestre per apparecchiature optoelettroniche: utilizzate come finestre protettive per laser e termometri a infrarossi, garantendo un funzionamento stabile in ambienti polverosi, umidi o ad alta temperatura.
2Aerospaziale e militare: serve come radome missilistici e finestre di osservazione per le capsule elettro-ottiche aeree, combinando proprietà leggere con resistenza all'impatto.
3. Sensori e ispezioni industriali: funzioni come punti di vista resistenti alla corrosione per apparecchiature a semiconduttori e telecamere industriali ad alta temperatura, garantendo un'affidabilità a lungo termine.
4Ricerca scientifica e medica: impiegato in esperimenti laser ad alta energia e endoscopi, fornendo superfici di alta purezza e biocompatibilità.
