prisma zaffiro lenti ottiche zaffiro prisma quadrangolare a asse C cappotto AR

Il prisma di zaffiro e' astratto.

I prismi di zaffiro sono molto apprezzati nelle applicazioni ottiche a causa delle loro eccezionali proprietà materiali, tra cui elevata resistenza meccanica, stabilità termica e resistenza alla corrosione chimica.Prodotto da ossido di alluminio monocristallino (Al2O3), i prismi di zaffiro sono caratterizzati da un elevato indice di rifrazione e da un ampio intervallo di trasmissione, che copre le lunghezze d'onda ultraviolette (UV), visibili e infrarossi (IR).Questi attributi li rendono indispensabili nell'ottica di precisione, sistemi laser e strumentazione scientifica in cui la durata e le prestazioni in condizioni estreme sono primordiali.

Quando si progetta e si utilizzaPrismi di zaffiroL'indice di rifrazione dello zaffiro, combinato con gli angoli di controllo accurato del prisma, consente una manipolazione precisa della luce.,Inoltre, l'ampia gamma di lunghezze d'onda del zaffiro garantisce un funzionamento efficace in diverse regioni spettrali,miglioramento della versatilità del prisma in vari sistemi ottici.

La qualità della superficie è un altro fattore chiave nelle prestazioni dei prismi di zaffiro, con una lucidatura di alta precisione che riduce le perdite ottiche e la dispersione.I prismi di zaffiro possono anche essere rivestiti con rivestimenti antiriflesso (AR) o altri film specializzati per migliorare ulteriormente la trasmissione della luce e proteggere la superficie dall'esposizione ambientaleInoltre, la resistenza meccanica e la resistenza chimica dello zaffiro garantiscono una stabilità a lungo termine anche in ambienti difficili.realizzazione di prismi di zaffiro adatti ad applicazioni ad alta temperatura e all'esposizione a sostanze chimiche aggressive.

Infine, la personalizzazione delle dimensioni, dell'orientamento e dei rivestimenti dei prismi consente la loro integrazione in sistemi ottici specializzati.Considerando attentamente questi parametri e assicurando la compatibilità con l'impianto ottico previsto, i prismi di zaffiro possono migliorare significativamente l'efficienza e la precisione degli strumenti ottici avanzati, garantendo prestazioni affidabili in condizioni difficili.

proprietà del prisma di zaffiro

Specificità:

Proprietà fisiche e ottiche:

1.Alta durezza

• Lo zaffiro è secondo solo al diamante per durezza, rendendo i prismi di zaffiro estremamente resistenti agli graffi e all'usura.Questo li rende ideali per l'uso in ambienti in cui la robustezza meccanica è essenziale.

2. Alta stabilità termica

• I prismi di zaffiro possono resistere a temperature estremamente elevate senza deformazione o perdita di proprietà ottiche.come nei sistemi laser o nell'ottica ad alta energia.

3Ampio raggio di trasmissione ottica

• Lo zaffiro ha un'eccellente trasparenza in una vasta gamma di lunghezze d'onda, dall'ultravioletto (UV) all'infrarosso (IR), in genere da 0,15 a 5,5 micron.Questo ampio raggio di trasmissione rende i prismi di zaffiro versatili per applicazioni in varie regioni spettrali, compresa l'ottica UV, visibile e IR.

4. Indice di rifrazione elevato

• Lo zaffiro ha un indice di rifrazione relativamente elevato (circa 1,76 a 589 nm), che consente una manipolazione efficace della luce all'interno dei prismi.con una lunghezza massima non superiore a 50 mm.

5Resistenza chimica

• Lo zaffiro è chimicamente inerte e resistente alla maggior parte degli acidi, alcali e solventi.garantire longevità e affidabilità.

6. Resistenza meccanica

• Le forti proprietà meccaniche dello zaffiro consentono di resistere alla pressione, agli urti e alle sollecitazioni meccaniche, il che rende i prismi di zaffiro adatti all'uso in ambienti difficili o fisicamente impegnativi.

7. bassa espansione termica

• Lo zaffiro ha un basso coefficiente di espansione termica, il che significa che subisce cambiamenti dimensionali minimi con fluttuazioni di temperatura.Questa proprietà garantisce che le prestazioni ottiche dei prismi di zaffiro rimangano stabili anche in condizioni di temperatura variabili.

8. Biocompatibilità

• Lo zaffiro è biocompatibile, il che significa che non provoca reazioni avverse a contatto con tessuti biologici.Questa proprietà rende i prismi di zaffiro adatti all'uso in ambiti medici e biomedici, come ad esempio nelle apparecchiature di imaging e diagnostica.

9. Personalizzabilità

• I prismi di zaffiro possono essere personalizzati in termini di dimensioni, orientamento e rivestimenti.garantire prestazioni ottimali per esigenze particolari.

Queste proprietà insieme rendono i prismi di zaffiro una scelta preferita per applicazioni che richiedono precisione, durata e affidabilità sia nei campi ottici che industriali.

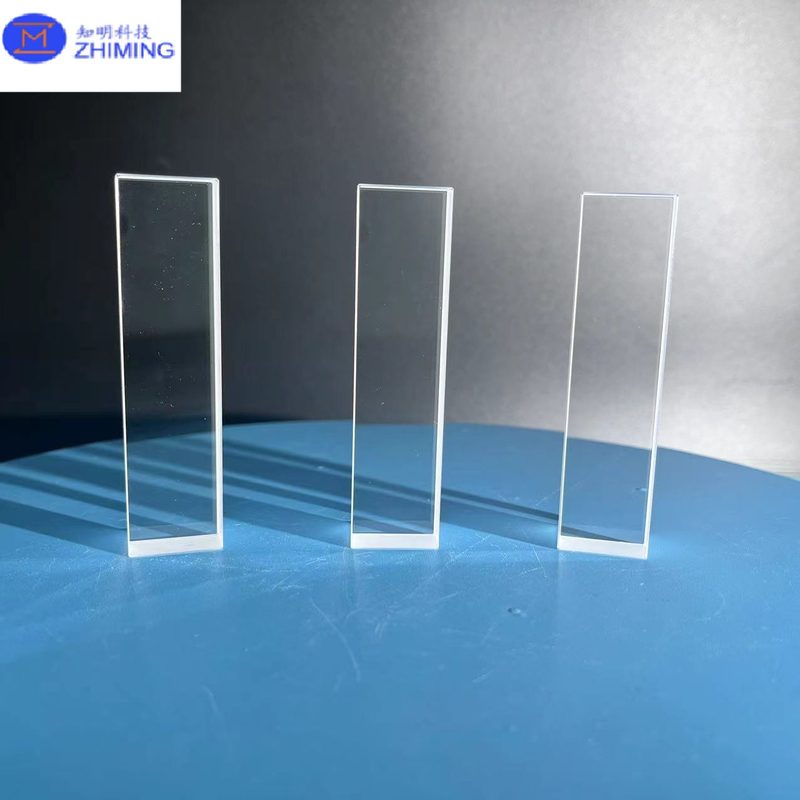

la vetrina del prisma di zaffiro

l'applicazione del prisma di zaffiro

1.Sistemi ottici

• Sistemi laser: I prismi di zaffiro sono comunemente utilizzati nei sistemi laser ad alta potenza a causa della loro elevata stabilità termica e resistenza ai danni ottici.
• Spectroscopia: Nella spettroscopia, i prismi di zaffiro vengono utilizzati per disperdere la luce nelle sue lunghezze d'onda componenti per l'analisi.visibile, e luce infrarossa.
• Sistemi di imaging: I prismi di zaffiro sono utilizzati in sistemi di imaging ad alta risoluzione, tra cui fotocamere, telescopi e microscopi, dove la loro chiarezza ottica e la loro durata sono essenziali.

2.Aerospaziale e difesa

• Sensori a infrarossi: A causa della loro trasparenza nello spettro infrarosso (IR), i prismi di zaffiro sono spesso utilizzati nei sensori IR per la guida dei missili, l'imaging termico,e sistemi di visione notturna nelle applicazioni aerospaziali e della difesa.
• Finestre ottiche: I prismi di zaffiro sono utilizzati anche come finestre ottiche in ambienti difficili, come in applicazioni aerospaziali, dove devono resistere a temperature estreme, alta pressione,e sostanze chimiche aggressive mantenendo la chiarezza ottica.

3.Industria dei semiconduttori

• Fotolitografia: Nell'industria dei semiconduttori, i prismi di zaffiro sono impiegati in apparecchiature di fotolitografia, dove l'ottica di precisione è essenziale per creare intricati modelli su wafer di silicio.La loro durata e resistenza alle sostanze chimiche aggressive le rendono ideali per l'uso in ambienti di camera pulita.
• Ispezione e metrologia: I prismi di zaffiro sono utilizzati anche nei sistemi di ispezione che richiedono componenti ottici precisi per misurare e verificare la qualità dei wafer semiconduttori.

4.Dispositivi medici e biomedici

• Endoscopia: In imaging medico, i prismi di zaffiro sono utilizzati in apparecchiature endoscopiche a causa della loro biocompatibilità e chiarezza ottica.
• Chirurgia al laser: I prismi di zaffiro sono utilizzati nelle apparecchiature di chirurgia laser, dove la loro resistenza alle alte temperature e ai danni ottici garantisce prestazioni affidabili durante le procedure.

5.Ricerca scientifica

• Ottica ad alta temperatura: negli esperimenti scientifici che richiedono l'uso dell'ottica in ambienti ad alta temperatura, quali forni o ricerche sul plasma,I prismi di zaffiro sono una scelta preferita a causa della loro capacità di resistere a temperature estreme senza degradarsi.
• Ottica non lineare: I prismi di zaffiro sono utilizzati anche in sistemi ottici non lineari, dove le loro proprietà aiutano a generare e manipolare frequenze armoniche più elevate di luce per applicazioni di ricerca avanzate.

6.Applicazioni industriali

• Strumentazione di precisione: nelle industrie che richiedono misure di alta precisione, come l'aerospaziale, l'automotive e la produzione,i prismi di zaffiro sono impiegati in strumenti che misurano e allineano i componenti con elevata precisione.
• Sensori: i prismi di zaffiro sono utilizzati nei sensori che operano in condizioni estreme, come nell'esplorazione del petrolio e del gas,dove l'elevata pressione e la resistenza chimica sono essenziali per un rendimento affidabile dei sensori.

7.Comunicazioni

• Reti in fibra ottica: I prismi di zaffiro sono utilizzati anche nei sistemi di comunicazione ottica, in particolare nelle reti a fibra ottica, dove aiutano a controllare e dirigere i segnali di luce su lunghe distanze.

Domande e risposte

Cos'e' il prisma Zaffiro?

1.Materiale e uso in ottica:

• Sapphire di prismasi riferisce tipicamente a una forma di zaffiro sintetico usato per creare prismi ottici.trasparenza, e stabilità termica.
• A causa della sua durata e della sua capacità di trasmettere una vasta gamma di lunghezze d'onda luminose, i prismi di zaffiro sono spesso utilizzati in sistemi ottici ad alte prestazioni, tra cui laser, sensori,altri strumenti di precisione.

2.Applicazioni:

• Componenti ottici:In dispositivi che richiedono un'elevata precisione e resistenza a condizioni estreme (ad esempio, applicazioni aerospaziali e militari).
• Guardate i cristalli:Lo zaffiro sintetico, noto per la sua resistenza agli graffi, è anche comunemente usato in orologi di fascia alta per coperture trasparenti o finestre.
• Industria dei semiconduttori:I prismi di zaffiro possono essere utilizzati come substrati per la produzione di semiconduttori, in particolare nella produzione di LED.
