Wafer dello zaffiro
Created with Pixso. 2inch Un-aereo singolo Crystal Sapphire Wafer Substrates Al 2O3 monocristallino

2inch Un-aereo singolo Crystal Sapphire Wafer Substrates Al 2O3 monocristallino

Marchio: zmkj
Numero di modello: 4.125/6.125/6inch/8inch
MOQ: 1 PZ
prezzo: by case
Tempo di consegna: 3-4weeks
Condizioni di pagamento: Western Union, T/T, L/C
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
Cz/ Rohs/ GSG
Materiale:
Al2O3 monocristallino
orientamento:
C-asse
Superficie:
dsp o ssp
Spessore:
13.0025um, 750.25um, o 1000.25um
TTV:
<15um>
Applicazione1:
pss della piastra portante a semiconduttore/SOS/ottico
Applicazione2:
wafer vermiglio dello zaffiro, zaffiro/palla vermiglia
Application3:
Semiconduttore che incide il trasportatore di epitassia
Imballaggi particolari:
dal contenitore di cassetta dei substrati
Capacità di alimentazione:
100PCS
Evidenziare:

2inch singolo Crystal Sapphire Wafer

,

Sapphire Wafer Substrates piana

,

Al2O3 singolo Crystal Wafer monocristallino

Descrizione di prodotto

2 pollici Un piano Wafer di zaffiro a cristallo singolo Substrati Al2O3

2 pollici Dia50mm asse C singolo cristallo zaffiro Wafer zaffiro substrati
Wafer di zaffiro a cristallo singolo da 8 pollici di diametro di 159 mm per portatore pronto all' epi
4 pollici/ 5 pollici/ 6 pollici/ 6.125 pollici/8 pollici in piano c-asse R (1-102) (10-10) wafer di zaffiro, dia200 mm di substrati di zaffiro, 2-6 pollici in asse C doppio lato lucidato wafer di zaffiro per led epi-ready,substrati di zaffiro, Lente ottica a cristallo Al2O3, doppio lato lucidato SSP Superficie 8" Sapphire Carrier Wafer C-plane ((0001) con miglior prezzo, 8 pollici Dia 159mm Single Crystal Sapphire Wafer For Epi - Ready Carrier

Descrizione del prodotto

Lo zaffiro è un materiale con una combinazione unica di proprietà fisiche, chimiche e ottiche, che lo rendono resistente alle alte temperature, allo shock termico, all'erosione da acqua e sabbia e agli graffi.È un materiale per finestre superiore per molte applicazioni IR da 3 μm a 5 μmI substrati di zaffiro a piano C sono ampiamente utilizzati per la coltivazione di composti III-V e II-VI come il GaN per LED blu e diodi laser,mentre i substrati di zaffiro a piano R sono utilizzati per la deposizione eteropetaxiana di silicio per applicazioni di IC microelettroniche.

Specificità diWafer di zaffiro per portatore pronto all' epi

  • Materiale: Alta purezza > 99,996%, Al monocristallino2O3
  • Dimensione: 50,8 mm +/- 0,1 mm
  • Spessore: 0,50 mm standard
  • Parametro reticolare: a=4,785 A, c=12,991 A
  • Densità: 3,98 g/cm3
  • Orientazione: piano A (11-20) 0,2 +/- 0,1 gradi
  • Orientazione primaria piana: piano C
  • Lunghezza piana primaria: 16,0 +/- 1 mm
  • Variazione totale dello spessore: < 10 um
  • Arco: < 10 um
  • Warp: <10 um
  • Coefficiente di espansione termica: 6,66 x 10-6/ °C parallelo a C asse, 5 x 10-6/°C perpendicolare a C asse
  • Resistenza dielettrica: 48.000 V/cm (1.200 V/mil)
  • Polire: lucidato da un solo lato Ra < 0,5 nm (AFM), è disponibile una lucidatura a doppia taglia su richiesta.


Caratteristiche

Tutti gli orientamenti sono disponibili, l'orientamento personalizzato è il benvenuto
Dimensioni di wafer da 2 a 6 pollici sono disponibili per tutti i tipi
Wafer sottile fino a 250um per 2 pollici, 300um per 4 pollici e 300um per 6 pollici

Applicazioni

I substrati di wafer di zaffiro monocristallino a piano A da 2 pollici, composti da Al2O3 (ossido di alluminio), sono ampiamente utilizzati in varie applicazioni tecnologiche avanzate a causa delle loro eccellenti caratteristiche meccaniche, termiche,e proprietà otticheL'orientamento A-piano dello zaffiro è particolarmente adatto per la crescita epitaxiale di alcuni materiali semiconduttori, rendendolo una scelta popolare in settori come la microelettronica, la fotonica, la tecnologia, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica, l'elettronica,e optoelettronica.

In microelettronica, questi substrati sono spesso utilizzati per la fabbricazione di dispositivi elettronici ad alta frequenza e alta potenza a causa della loro conduttività termica superiore e della resistenza dielettrica.In optoelettronica, i wafer di zaffiro a piano A servono come materiale chiave per la produzione di LED e diodi laser, dove la trasparenza del cristallo e la resistenza alle alte temperature sono cruciali.i substrati di zaffiro sono utilizzati in finestre e componenti ottici a causa delle loro elevate velocità di trasmissione per la luce visibile e infrarossaLa loro inertezza e durezza chimica le rendono anche preziose in ambienti difficili, dove la durata è essenziale.

- - - - - - - - - - -
Possiamo fornire un servizio personalizzato professionale in tempo e fornire cooperazione e supporto per lo sviluppo di nuovi prodotti e apparecchiature tecnologiche.

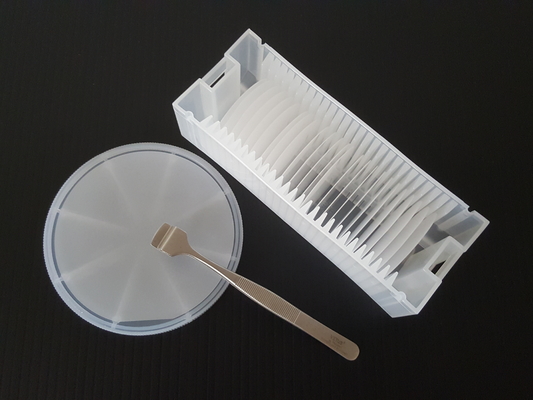

Imballaggio di wafer di zaffiro:

2inch Un-aereo singolo Crystal Sapphire Wafer Substrates Al 2O3 monocristallino 0
2inch Un-aereo singolo Crystal Sapphire Wafer Substrates Al 2O3 monocristallino 1


Prodotti correlati: Wafer GaAs
2inch Un-aereo singolo Crystal Sapphire Wafer Substrates Al 2O3 monocristallino 22inch Un-aereo singolo Crystal Sapphire Wafer Substrates Al 2O3 monocristallino 3


FAQ:

D: Qual è il vostro MOQ?
R: (1) Per l'inventario, il MOQ è di 10pcs.
(2) Per i prodotti personalizzati, il MOQ è di 25pcs.

D: Qual è il modo di spedizione e il costo?
R: Accettiamo DHL, Fedex, EMS, ecc.
(2) Se hai un conto espresso, è ottimo. Se no, possiamo aiutarti a spedirli.
Il carico è conforme al regolamento effettivo.

D: Qual è il tempo di consegna?
Per l'inventario: la consegna è di 5 giorni lavorativi dal momento dell'ordine.
Per i prodotti personalizzati: la consegna è di 2 o 3 settimane dopo l'ordine.

D: Avete prodotti standard?
R: I nostri prodotti standard sono in magazzino.0Wafer lucidato da.5 mm.
D: Come si paga?
A: 50% di deposito, lasciato prima della consegna T/T,
D: Posso personalizzare i prodotti in base alle mie esigenze?
R: Sì, possiamo personalizzare il materiale, le specifiche e il rivestimento ottico per il vostro
componenti in base alle vostre esigenze.
