LT Thin Films Wafers 42°Y dei wafer LN di LiTaO3 LiNbO3

Dettagli del prodotto

Luogo di origine: La Cina

Marca: zmkj

Numero di modello: LT-001

Termini di pagamento e spedizione

Quantità di ordine minimo: 25pcs

Prezzo: by case

Imballaggi particolari: Film dell'ANIMALE DOMESTICO o caso del casstle 25pcs dalla stanza di pulizia di 100 gradi

Tempi di consegna: 15-30days

Capacità di alimentazione: 5000pcs/month

Ottenga il migliore prezzo
Evidenziare:

wafer di 4inch LiTaO3

,

Wafer di LT Lithium Tantalate Thin

,

Wafer a semiconduttore LiNbO3

Materiali:
Monocristallo di LT LN
Industria:
il wafer a semiconduttore, ha visto il wafer, wafer ottico
Applicazione:
5G, dispositivo della SEGA, vetro ottico,
Colore:
giallo, rosso, nero
Dimensione:
4inch
orientamento:
Terreno comunale di Y-42°
Materiali:
Monocristallo di LT LN
Industria:
il wafer a semiconduttore, ha visto il wafer, wafer ottico
Applicazione:
5G, dispositivo della SEGA, vetro ottico,
Colore:
giallo, rosso, nero
Dimensione:
4inch
orientamento:
Terreno comunale di Y-42°
LT Thin Films Wafers 42°Y dei wafer LN di LiTaO3 LiNbO3

LT Thin Films Wafers 42°Y dei wafer LN di LiTaO3 LiNbO3

Wafer di LN & di LT

Il principio di base dei dispositivi della SEGA è la generazione di onde di superficie elastiche dai segnali elettrici e dalla loro reconversione. Il materiale del substrato è un cristallo piezoelettrico tale quarzo (SiO2), tantalate del litio (LiTaO3) o niobato di litio (LiNbO3). Ciò è materiali di monocristallo, che sono tagliati dopo il processo di crescita con un orientamento definito ad un wafer. NQW ha prodotto questo wafer per la fabbricazione della SEGA ed i centri di R & S. Trovi prego sotto i requisiti tipici della specificazione.

Applicazione

Pricipalmente utilizzato in campi fotoelettrici ed altri

Specificazione

  • Wafer size4 " 6" 4" 6"
  • Diametro (millimetro) 100,0 ± 0,2 del ± 0.2150.0 del ± 0.2100.0 del ± 0.2150.0
  • Spessore (μm) 350 ± 20 del ± 20200/350 del ± 20200/350 del ± 20500
  • Y rotante Orientation128º axis128º ha girato Y axis36-50º ha girato l'asse y rotante axis36-50º di Y
  • Piano di orientamento (millimetro) 32,5 ± 1,0 del ± 1.047.5 del ± 1.032.5 del ± 1.047.5
  • NTV (μm) ≦4≦4≦4≦4
  • PLNTV (≦0.5μm, dimensione 5mm) (%) del sito 100100100100
  • Sori (μm) ≦50≦50≦50≦75/≦50
  • Superficie: Parte anteriore sidePolishedPolishedPolishedPolished
  • Superficie: Indietro sideLapped
  • (GASCROMATOGRAFIA #2000) avvolto
  • (GASCROMATOGRAFIA #2000) avvolto
  • (GC#1000) avvolto
  • (GC#2000/GC#1000)

Esposizione del prodotto

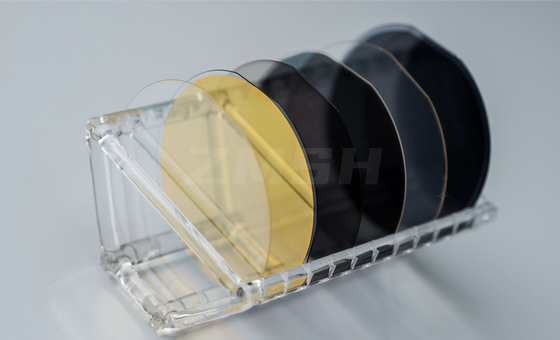

LT Thin Films Wafers 42°Y dei wafer LN di LiTaO3 LiNbO3 0

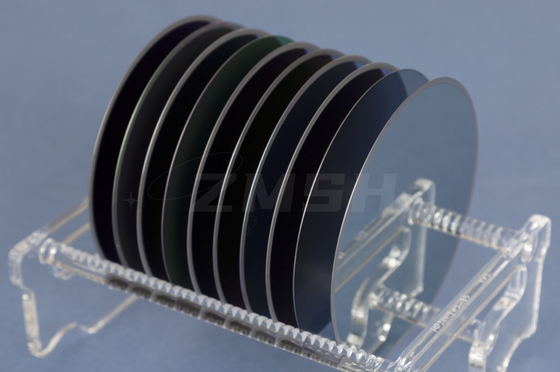

LT Thin Films Wafers 42°Y dei wafer LN di LiTaO3 LiNbO3 1

Prodotti relativi

Wafer di GaAs

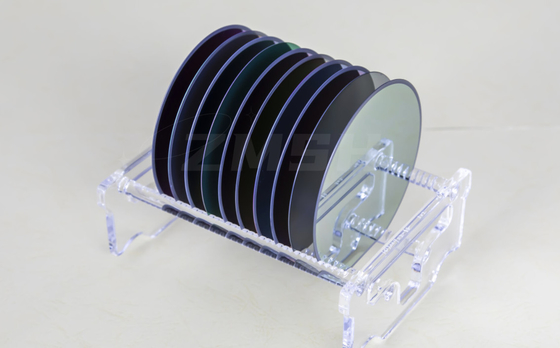

LT Thin Films Wafers 42°Y dei wafer LN di LiTaO3 LiNbO3 2

Wafer di GE

LT Thin Films Wafers 42°Y dei wafer LN di LiTaO3 LiNbO3 3

FAQ

Q. Avete di azione del wafer o dei lingotti?

sì, 3inch aslike, wafer comuni dei substrati di dimensione 4inch sono in azione.


Q. Dove la vostra società è individuata?
La nostra società situata a Schang-Hai, Cina. la fabbrica è nella città di wuxi.

Q. quanto tempo prenderà per ottenere i prodotti?
Prenderà generalmente 1~4 settimane per elaborare e poi la consegna.

È di dipendere dalla quantità e dalla dimensione dei prodotti.

Q: Come circa il termine & la consegna di paga?

T/T 50%deposit e parte sinistra prima della consegna dalla CATENA DELL'OROLOGIO.
