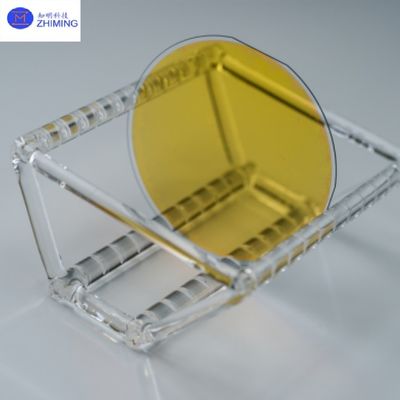

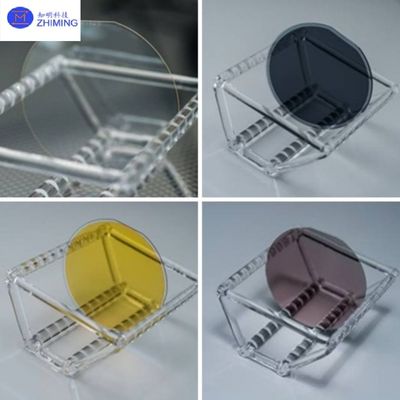

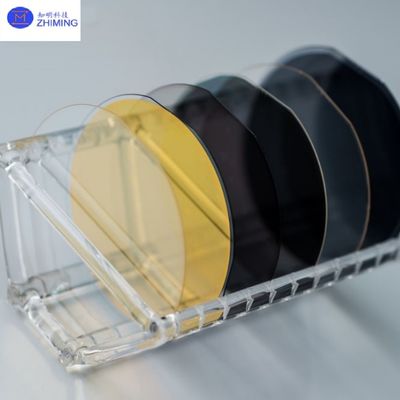

Wafer LNOI a pellicola sottile di niobato di litio da 3 / 4 / 6 / 8 pollici con perdita ottica < 0,05 DB / cm

Wafer LNOI a pellicola sottile al niobato di litio da 3 pollici/4 pollici/6 pollici/8 pollici con perdita ottica < 0,05 dB/cm

i wafer LNOI (Lithium Niobate on Insulator) rappresentano un substrato fotonico integrato ad alte prestazioni fabbricato mediante tecnologie avanzate di legame dei wafer (ad esempio Smart CutTM o legame diretto),integrazione di film sottili LiNbO3 monocristallini (100nm-1μm di spessore) su substrati isolanti (come SiO2/Si o zaffiro). ZMSH fornisce wafer LNOI da 4 pollici, 6 pollici e di dimensioni personalizzate che supportano più orientamenti cristallini (X-cut, Y-cut, Z-cut), con doping di pellicola personalizzabile (ad esempio,Doping MgO per aumentare la soglia di danno ottico) e spessore dello strato di ossido sepolto (100nm-2μm)Le opzioni di substrato includono silicio, quarzo o carburo di silicio per soddisfare le diverse esigenze di integrazione optoelettronica.compresa l'ottimizzazione del film, l'incisione di guide d'onda e i servizi di prova a livello di dispositivo, che consentono applicazioni all'avanguardia nelle comunicazioni ottiche ad alta velocità e nel calcolo quantistico.

Specifica per i wafer di niobato di litio tagliato in X su wafer isolanti (LNOI)

Caratteristiche chiaveWafer LNOI

(1) Perdite ottiche ultrabasse: Perdita di propagazione della guida d'onda < 0,05 dB/cm (banda di 1550 nm), 10 volte inferiore ai dispositivi LiNbO3 in vrazza convenzionali.

(2) Forte effetto elettro-ottico: Coefficiente elettro-ottico efficace (r33) fino a 90 pm/V (3 volte di potenziamento tramite confinamento del campo ottico), che consente la modulazione di tensione ultra-bassa (Vπ~1V).

(3) Alta densità di integrazione: supporta le guide d'onda submicroniche (larghezza < 1μm), riducendo l'impronta del dispositivo di 100 volte rispetto al LiNbO3 in vrazza.

(4) Compatibilità CMOS: consente l'integrazione eterogenea con piattaforme fotoniche al silicio (SiPh) e al nitruro di silicio (SiN) per chip fotonici multifunzionali.

(5) Stabilità termica: temperatura di Curie fino a 1140°C, adatta a processi di imballaggio ad alta temperatura.

Applicazioni primarie diWafer LNOI

1Comunicazioni ottiche ad alta velocità: Il forte effetto elettro-ottico dell'LNOI lo rende ideale per moduli ottici coerenti 200Gbps +, come i modulatori LiNbO3 a film sottile (larghezza di banda > 100GHz).

2Ottica quantistica: Le caratteristiche a bassa perdita supportano la generazione di coppie di fotoni intrecciate e la manipolazione degli stati quantistici per reti di calcolo quantistico scalabili.

3. Fotonica a microondeIn combinazione con gli effetti piezoelettrici, consente di installare array ottici a fase e filtri fotonici a microonde (coperti dalle bande 5G/6G mmWave).

4Ottica non lineare: elevato coefficiente non lineare (χ(2)) adatto a pettini di frequenza e dispositivi di amplificazione parametrica.

5Applicazioni di rilevamento: utilizzato in sensori biochimici ad alta sensibilità (ad esempio, risonatori a microringhe LNOI a base di silicio).

Servizi della ZMSH

In qualità di fornitore leader di substrati fotonici integrati, ZMSH fornisce servizi tecnici a spettro completo che coprono l'intera catena del valore LNOI, compresa la progettazione su misura di film sottili (ad esempio,LiNbO3 dopato per gradiente, sviluppo di processi di legame a livello di wafer (supporto di SiO2, AlN e altri strati isolanti), nanofabricazione (EBL e IBE) e verifica delle prestazioni a livello di dispositivo (ad esempio,Test di risposta elettro-ottica e caratterizzazione THz). ZMSH ha realizzato una produzione a piccoli lotti di wafer LNOI da 6 pollici con un rendimento > 90%,L'azienda collabora con istituzioni di ricerca globali per sviluppare tecnologie di integrazione eterogenea e di LNOI da 8 pollici (eLa ricerca e lo sviluppo futuri si concentrano sulla riduzione delle perdite di inserimento (obiettivo < 0.02 dB/cm) e miglioramento dell'efficienza di modulazione (ottimizzazione r33 a 120 pm/V) per soddisfare le esigenze di comunicazioni ottiche 800G e internet quantistico.
