wafer di vetro dei wafer BF33 del substrato di spessore Borosilicate33 di 12inch dia300mm 0.7mm

wafer di vetro dei wafer BF33 del substrato di spessore Borosilicate33 di 12inch dia300mm 0.7mm

Caratteristica
Il vetro borosilicato è desiderabile dovuto il suo coefficiente basso di espansione termica (CTE) specialmente negli ambienti in cui l'espansione non è necessaria o non vuole. Esibisce la trasparenza particolarmente alta, l'alta durevolezza chimica e la forza meccanica eccellente. Offre la qualità affidabile e coerente mentre contribuisce a tenere i vostri costi giù.

Specificazione

PROCESSO DI MONTAGGIO DEL WAFER
Taglio di forma
I fogli sottili sono tracciati, gli strati spessi sono l'acqua scaturita ed i blocchi sono cavo segato per cominciare il processo con un wafer «spazio in bianco».
Bordo di CNC
Ogni wafer è orlato individualmente su una stazione della macinazione del bordo di CNC di precisione.
Avvolgimento
Come richiesto, i wafer sono avvolti per rendere paricolare lo spessore o la planarità.
Lucidatura
il polacco commerciale lato Doppio rimuove il danno sotto la superficie ed il polacco eccellente crea un rivestimento incontaminato.
Pulizia
Combiniamo gli ultrasuoni e il megasonics sulle linee di pulizia multiple che inseriscono direttamente nella stanza pulita della classe A 100.
Ispezione
Nella nostra stanza pulita ottica della classe 100, ispezioniamo ai vari livelli di qualità nelle condizioni di luce appropriate.
Imballaggio
Tutti i wafer sono imballati in contenitori prepuliti, doppio insaccato e chiuso sotto vuoto all'interno della stanza pulita della classe 100.

Applicazione
• Elettrodomestici (porte interne del forno, montaggi negli apparecchi di microonda, pannelli della finestra per i camini)
• Ingegneria ambientale, industria chimica (rivestimenti e vetri di vista resistenti per le navi di reazione, i sistemi microfluidic)
• Accensione (pannelli protettivi per i riflettori ed i proiettori ad alta potenza)
• Photovoltaics (vetro per i collettori solari)
• Meccanica di precisione, ottica (ottiche filtra e rispecchia ecc.)
• Tecnologia medica, biotecnologia (scorrevoli, biochips, piatti di titolazione, sequenziatori del DNA, sistemi microfluidic)
• Ingegneria a semiconduttore, elettronica, sensori (wafer, vetro dell'esposizione)

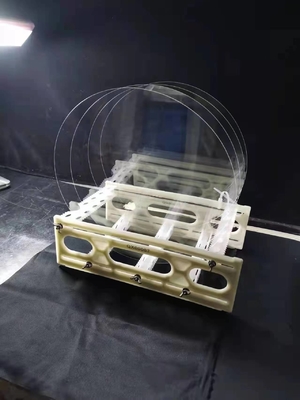

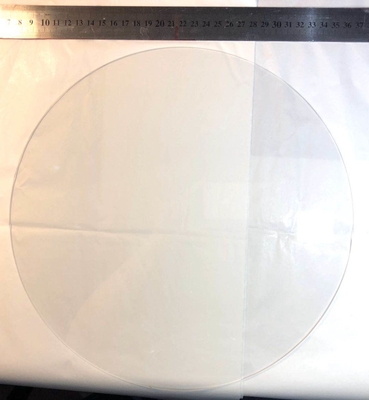

Esposizione del prodotto




-------------------------------------------------------------------------------------------------------------------------------------------
Possiamo assicurare il servizio su misura professionale a tempo e fornire la cooperazione ed il supporto dell'apparecchio dello sviluppo e della tecnologia di nuovo prodotto.
