Wafer d'isolamento semi- Undoped HVPE del nitruro di gallio e tipo del modello
  • Wafer d'isolamento semi- Undoped HVPE del nitruro di gallio e tipo del modello
  • Wafer d'isolamento semi- Undoped HVPE del nitruro di gallio e tipo del modello

Wafer d'isolamento semi- Undoped HVPE del nitruro di gallio e tipo del modello

Luogo di origine La Cina
Marca zmsh
Numero di modello GaN-001
Dettagli del prodotto
Materiale:
Monocristallo di GaN
industria:
Wafer a semiconduttore, LED
Applicazione:
dispositivo a semiconduttore, wafer di LD, wafer del LED, rivelatore dell'esploratore, laser,
Tipo:
tipo dei semi verniciato ONU
Su misura:
APPROVAZIONE
Dimensioni:
2inch o piccolo su misura
Spessore:
330um
Evidenziare:

substrato gan

,

modello gan

Descrizione di prodotto

wafer di GaN del nitruro di gallio di metodo di 2inch HVPE, substrati per il LD, chip di GaN di dimensione di 10x10mm, wafer di GaN di isolato di HVPE GaN



Circa la caratteristica di GaN presenti

La domanda crescente delle capacità di trattamento ad alta velocità, ad alta temperatura ed alte ha fatto

l'industria a semiconduttore ripensa la scelta dei materiali utilizzati come semiconduttori. Per esempio,

mentre i vari dispositivi di calcolo più veloci e più piccoli sorgono, l'uso di silicio sta rendendolo difficile sostenere la legge di Moore. Ma anche in wafer a semiconduttore di GaN in modo da, di elettronica di potenza si sviluppa fuori per il bisogno.

 dovuto la sue tensione unica di ripartizione di caratteristiche (alto corrente massimo, massimo ed alta frequenza di commutazione), il nitruro di gallio GaN è il materiale unico della scelta per risolvere i problemi energetici del futuro.         GaN ha basato i sistemi ha più alta efficienza energetica, le perdite di potere così di riduzione, commutano ad più alta frequenza, così riducendo la dimensione ed il peso.

La tecnologia di GaN è utilizzata nelle numerose applicazioni ad alta potenza quali l'industriale, le alimentazioni elettriche del server e del consumatore, azionamento di CA e solare ed invertitori di UPS ed automobili ibride ed elettriche. Ancora,

GaN è adatto idealmente per le applicazioni di rf quali le stazioni base, i radar e tv via cavo cellulari

infrastruttura nei settori della rete, di spazio aereo e della difesa, grazie alla sua alta forza di ripartizione,

figura a basso rumore ed alte linearità.















2" substrati di GaN
Oggetto GaN-FS-n GaN-FS-SI
Dimensioni ± 1mm di Ф 50.8mm
Densità di difetto di Marco Un livello ≤ 2 cm-2
Livello di B > 2 cm-2
Spessore 330 µm del ± 25
Orientamento ± 0.5° di C-asse (0001)
Orientamento piano ± 0.5°, (di 1-100) ± 16,0 1.0mm
Orientamento secondario piano ± 3°, 8,0 ± 1.0mm (di 11-20)
TTV (variazione totale di spessore) µm ≤15
ARCO µm ≤20
Tipo di conduzione N tipo Semi-isolamento
Resistività (300K) < 0=""> >106 Ω·cm
Densità di dislocazione Di meno che 5x106 cm-2
Area utilizzabile > 90%
Polacco Superficie anteriore: Ra < 0="">
Superficie posteriore: Terra fine
Pacchetto Imballato nell'ambiente della stanza pulita della classe A 100, in singoli contenitori del wafer, nell'ambito di un'atmosfera dell'azoto.

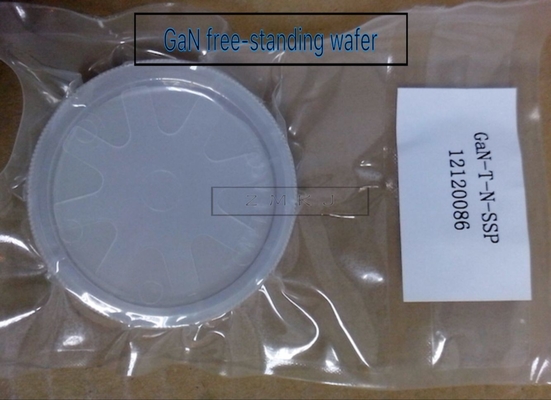

Wafer d'isolamento semi- Undoped HVPE del nitruro di gallio e tipo del modello 0

Applicazioni

  1. - Vari LED: LED bianco, LED viola, LED ultravioletto, LED blu
  2. - Diodi laser: LD viola, LD verde per i proiettori ultra piccoli.
  3. - Apparecchi elettronici di potere
  4. - Apparecchi elettronici ad alta frequenza
  5. - Rilevazione ambientale
  6. Uso del ■
  7. Substrati per crescita epitassiale tramite MOCVD ecc.
