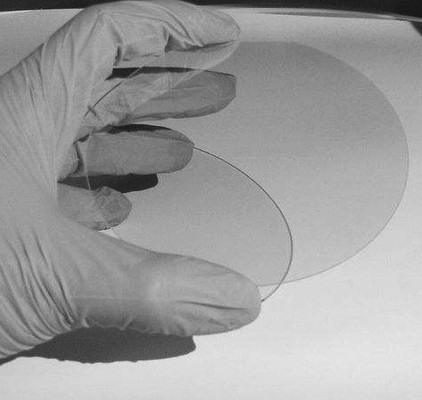

4" wafer del nitruro di gallio

4" Gallium Nitride Wafer
4" Gallium Nitride Wafer 4" Gallium Nitride Wafer 4" Gallium Nitride Wafer

Grande immagine :  4" wafer del nitruro di gallio

Dettagli:
Luogo di origine: La CINA
Marca: zmkj
Numero di modello: modello di 2-4inch GaN
Termini di pagamento e spedizione:
Quantità di ordine minimo: 2pc
Prezzo: by case
Imballaggi particolari: singola cassa del wafer nella stanza di pulizia di 100 gradi
Tempi di consegna: 2-4weeks
Termini di pagamento: L/C, T/T
Descrizione di prodotto dettagliata
Materiale: strato sul wafer dello zaffiro Metodo: HVPE
Dimensione: 2inch, 4inch Spessore: 430+15um o 650um
Industria: LD, principale, dispositivo del laser, rivelatore, Superficie: lato doppio o singolo lucidato
Evidenziare:

4" wafer del nitruro di gallio

,

Wafer del nitruro di gallio di HVPE

,

wafer del nitruro di gallio 650um

I substrati UV-C del LED EPI mettono a strati il wafer del modello di AlN del nitruro di gallio 2inch, 4inch su zaffiro o sic substrati,

Wafer del nitruro di gallio di HVPE, modelli di AlN

  1. III-nitruro (GaN, AlN, locanda)

La larghezza di banda severa (luminescente ed assorbimento) riguarda la luce e l'infrarosso ultravioletti e visibili.

Prodotto Film del nitruro di alluminio (AlN)
Descrizione di prodotto: AllN Epitxial ha proposto il metodo di modello di epitassia di fase di vapore dell'idruro del saphhire (HVPE). Il film del nitruro di alluminio è inoltre modo redditizio sostituire il substrato di monocristallo del nitruro di alluminio. Il cristallo del ramo accoglie favorevolmente francamente la vostra indagine!
Parametri tecnici:
Dimensione ± 2mm di 50mm
Orientamento del substrato dello zaffiro ± 1.0deg di c-asse (0001)
Macro densità di difetto <5cm-2>
Area disponibile 90%
Trattamento di superficie prima Come sviluppato Epi-pronto
Contenitore Singolo chip

Specifiche:

10x10x0.5mm, 10x10x1mm, dia2 «x1mm;

Può essere personalizzato secondo l'orientamento e la dimensione speciali della domanda di cliente.

Imballaggio standard: borsa pulita 1000 stanza pulita, 100 o singolo imballaggio della scatola


Specifiche:

4" modelli di AlN dimensione 2-4inch anche giusta
Oggetto AlN-T
Dimensioni Ф 100±0.3mm
Substrato Zaffiro, sic, GaN
Spessore 1000nm+/- 10% (spessore di AlN)
Orientamento ± 1° di C-asse (0001)
Tipo di conduzione Semi-isolamento
Densità di dislocazione XRD FWHM di (0002) < 200="" arcsec="">
XRD FWHM di (10-12) < 1000="" arcsec="">
Area utilizzabile > 80%
Lucidatura Norma: SSP
Opzione: DSP

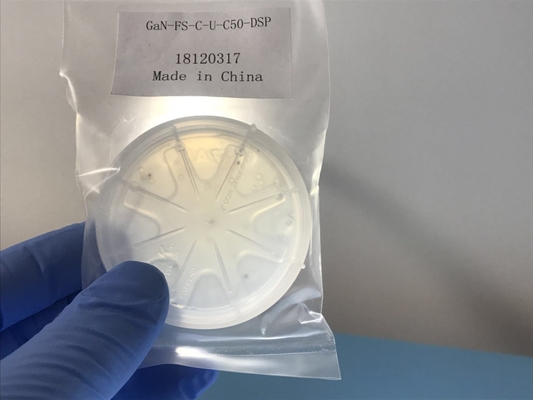

Pacchetto Imballato nell'ambiente della stanza pulita della classe A 100, in cassette di 25pcs o di singoli contenitori del wafer, nell'ambito di un'atmosfera dell'azoto. o singole cassette.

L'altra dimensione 5x5mm aslike, 10x10mm, 2inch, 3inch anche può essere personalizzata.

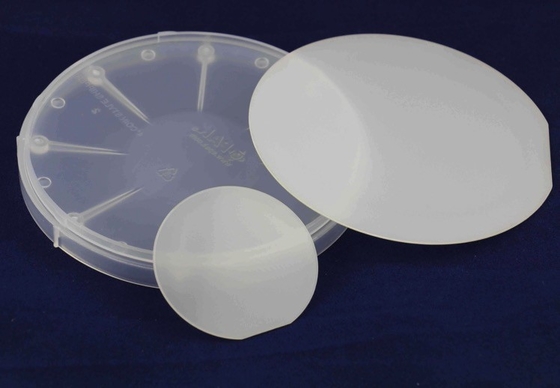

4" wafer del nitruro di gallio 0

Applicazione:

4" wafer del nitruro di gallio 1

4" wafer del nitruro di gallio 2

4" wafer del nitruro di gallio 3

4" wafer del nitruro di gallio 4
