Semiconduttore 2D WS2 su Zaffiro per la ricerca e lo sviluppo di dispositivi

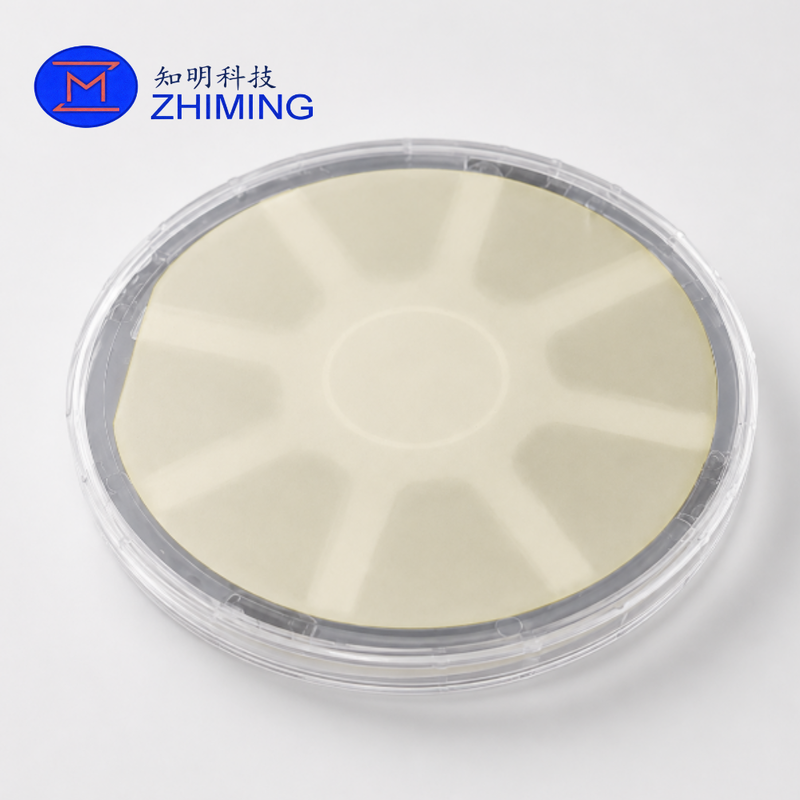

ZMSH fornisce WS2 di alta qualità su Wafer di zaffiro con pellicole continue a più strati di dissulfuro di tungsteno (WS2) coltivate su substrati di zaffiro.Come materiale rappresentativo di dicalcogenuro di metallo di transizione (TMD), WS2 ha attirato un'attenzione significativa per l'elettronica di prossima generazione, l'optoelettronica, i fotodettori, i sensori e la ricerca avanzata sui semiconduttori.

I nostri wafer WS2 offrono eccellente qualità cristallina, elevata uniformità del film, morfologia superficiale liscia e elevate prestazioni ottiche, rendendoli ideali per università, istituti di ricerca,laboratori di semiconduttori, e progetti di R & S in tutto il mondo.

Caratteristiche chiave

• Pellicola WS2 a più strati continua
• Struttura cristallina esagonale di alta qualità
• Eccellente uniformità a scala di wafer
• Risposta di forte fotoluminescenza (PL)
• Superficie ultra liscia (RMS ≈ 0,11 nm)
• Substrato di zaffiro con eccellente stabilità termica
• Disponibile in wafer da 2 e 4 pollici
• adatti alla fabbricazione di dispositivi e alla caratterizzazione dei materiali
• Disponibilità di specifiche personalizzate

Specificità

Perché scegliere WS2 su Zaffiro?

WS2 combina un'adeguata banda, una forte interazione luce-materia e eccellenti proprietà di trasporto del vettore,rendendolo uno dei materiali semiconduttori 2D più promettenti oltre le tecnologie convenzionali del silicio.

Il substrato di zaffiro fornisce:

• Alta stabilità termica
• Ottima trasparenza ottica
• Resistenza meccanica superiore
• Resistenza chimica
• Piattaforma affidabile per la crescita su scala wafer

Rispetto ai fiocchi esfoliati meccanicamente, i film WS2 a scala wafer forniscono una migliore consistenza, ripetibilità e scalabilità per la ricerca e lo sviluppo di dispositivi.

Risultati della caratterizzazione

Morfologia superficiale

Le misurazioni effettuate con la microscopia della forza atomica (AFM) mostrano una superficie ultra liscia con una rugosità RMS di circa 0,11 nm, adatta per la fabbricazione di dispositivi su scala nanometrica.

Qualità cristallina

Le tecniche di caratterizzazione avanzate, tra cui GIXRD e GI-WAXS, confermano un'elevata qualità cristallina e un'eccellente orientazione in piano.

Prestazioni ottiche

Forte intensità di fotoluminescenza (PL) e stretto FWHM indicano qualità ottica superiore e uniformità del materiale.

Verifica dei materiali

La spettroscopia di Raman conferma le caratteristiche modalità vibrazionali di WS2, convalidando la composizione del materiale e l'integrità strutturale.

Applicazioni

Ricerca sui semiconduttori 2D

Studi fondamentali sul trasporto di vettori, proprietà elettroniche e materiali a basse dimensioni.

Dispositivi optoelettronici

Adatto per fotodettori, sensori ottici, dispositivi di emissione di luce e ricerca di modulazione ottica.

Dispositivi di logica avanzata

Piattaforma di ricerca per architetture di transistor di nuova generazione e canali semiconduttori ultra-sottili.

IA e calcolo neuromorfico

Materiale candidato emergente per futuri hardware di calcolo e nuove strutture di dispositivi.

Sensori di gas

L'elevata sensibilità superficiale consente applicazioni di rilevamento dei gas e di monitoraggio ambientale.

Biosensori

Adatto per il rilevamento biochimico e la ricerca diagnostica medica.

Ricerca elettronica flessibile

Può essere utilizzato come piattaforma di crescita e trasferimento per lo sviluppo di dispositivi elettronici flessibili.

Ricerca accademica

Ampiamente utilizzato dalle università, dai laboratori nazionali e dagli istituti di ricerca sui semiconduttori.

Prodotti disponibili

Servizi di personalizzazione

ZMSH fornisce soluzioni di wafer WS2 personalizzate in base alle esigenze del cliente:

• Dimensioni dei wafer personalizzate
• Diversi tipi di substrato
• Regolazione dello spessore della pellicola
• Specifiche di livello di ricerca
• Supporto alla fabbricazione di dispositivi
• Relazioni di caratterizzazione dei materiali

Si prega di contattarci per i requisiti personalizzati e le discussioni sul progetto.

Vantaggi della ZMSH

• Fornitore professionale di wafer per semiconduttori
• Esperienza nei materiali 2D e nei semiconduttori composti
• Controllo della qualità rigoroso
• Sostegno globale alla navigazione
• Capacità di produzione di wafer personalizzati
• Sostegno tecnico a progetti di ricerca

Domande frequenti

Cos'è WS2?

WS2 (disolfuro di tungsteno) è un semiconduttore bidimensionale appartenente alla famiglia dei dicalcogenidi metallici di transizione (TMD).Esso presenta eccellenti proprietà ottiche ed elettroniche per applicazioni di semiconduttori di nuova generazione.

Perché usare zaffiro come substrato?

Lo zaffiro offre un'eccellente stabilità termica, trasparenza ottica, resistenza chimica e resistenza meccanica, rendendolo un substrato ideale per la crescita di WS2 di alta qualità.

Quali dimensioni di wafer sono disponibili?

Le dimensioni standard includono wafer da 2 e 4 pollici.

Può fornire dati di caratterizzazione?

Sì, le relazioni AFM, Raman, PL, PL Mapping, TEM, GIXRD e GI-WAXS sono disponibili a seconda delle esigenze del progetto.

È disponibile la personalizzazione?

Supportiamo tipi di substrato personalizzati, dimensioni di wafer, spessori di pellicola e specifiche di ricerca.
