Introduzione

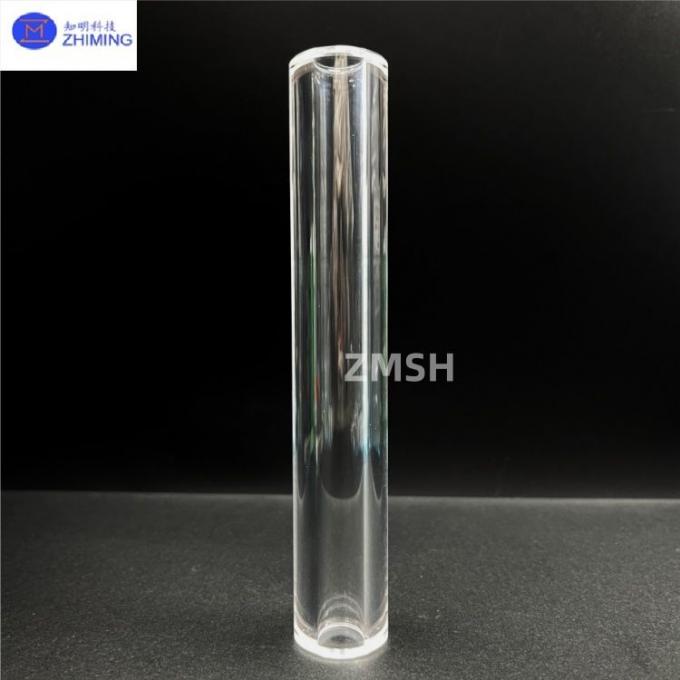

I nostri tubi di zaffiro di precisione sono progettati per le applicazioni più esigenti dove la chiarezza ottica, la precisione meccanica e la resistenza chimica sono fondamentali.Ogni tubo è dotato di un diametro esterno (OD) lucido otticamente per il monitoraggio visivo o applicazioni laser/ottiche, abbinato a un diametro interno (ID) a terra fine per una resistenza all'usura superiore e un attrito controllato.

Realizzati al 99,9% in zaffiro monocristallino, questi tubi superano il quarzo fuso e altre ceramiche tecniche in ambienti termici, meccanici e corrosivi estremi.fluidi medici, cavità laser ad alta pressione e assemblaggi meccanici di precisione.

Caratteristiche chiave

• Eccellenza in doppia finitura: OD trasparente in cristallo garantisce trasparenza ottica; ID di precisione a terra fornisce un controllo costante dell'attrito e dell'usura.

• Estrema durata: La durezza di Mohs 9 protegge da liquidi abrasivi, movimenti interni ad alta velocità e impatti meccanici.

• Stabilità termica: prestazioni stabili a temperature criogeniche fino a 2000°C senza deformazioni o perdita di qualità ottica.

• Inerzia chimica: Resistente al plasma aggressivo, agli acidi forti e alle alcaline utilizzate nell'incisione dei semiconduttori e nella lavorazione chimica.

• Ingegneria di precisione: Concentricità e parallelismo ottimizzati per sigillatura ad alta pressione e allineamento meccanico di precisione.

Applicazioni

• Sistemi di incisione e di lavorazione di wafer mediante semiconduttori

• Dispositivi per l'imballaggio o il riempimento di materiale

• Dispositivi micro- e macro-fluidici per applicazioni chimiche o biomediche

• Guida ad alto livello di precisione per i colpi o i pistoni di strumenti medici

• Protezioni per sensori in ambienti chimici o termici difficili

Specifiche tecniche

Domande frequenti

D1: Perché scegliere un tubo di zaffiro con un OD lucido e un ID di terra?
Questa configurazione è ideale per sistemi fluidici, cavità laser e componenti meccanici di precisione.mentre l'ID a terra fine garantisce un'attrito controllato, migliore ritenzione del lubrificante e prestazioni costanti per i pistoni o i pistoni.

Q2: Qual è la lunghezza massima e il diametro che puoi produrre?
Possiamo fabbricare tubi di zaffiro fino a 250 mm di lunghezza e fino a φ250 mm di diametro, per applicazioni sia micro-fluidiche che per applicazioni industriali più ampie.

D3: È possibile garantire la concentricità tra l'OD lucidato e l'ID a terra?
Usando centri di macinazione CNC di precisione, otteniamo una concentricità fino a 0,02 mm e un parallelismo fino a 2 secondi d'arco, che è fondamentale per sigilli ad alta pressione e allineamento ottico.

D4: Questo tubo è resistente all'acido fluoridrico (HF)?
Lo zaffiro presenta un'eccellente resistenza chimica, significativamente superiore al quarzo.Si raccomanda di verificare le condizioni specifiche del processo per concentrazioni o temperature estreme.

Q5: Offri dimensioni personalizzate in base ai miei disegni?
Siamo specializzati in componenti di zaffiro completamente personalizzati, sia che abbiate bisogno di micro capillari con un orificio di 0,2 mm o di manicotti protettivi di grandi dimensioni.Possiamo lavorarli con precisione secondo le vostre specifiche STEP o CAD.
