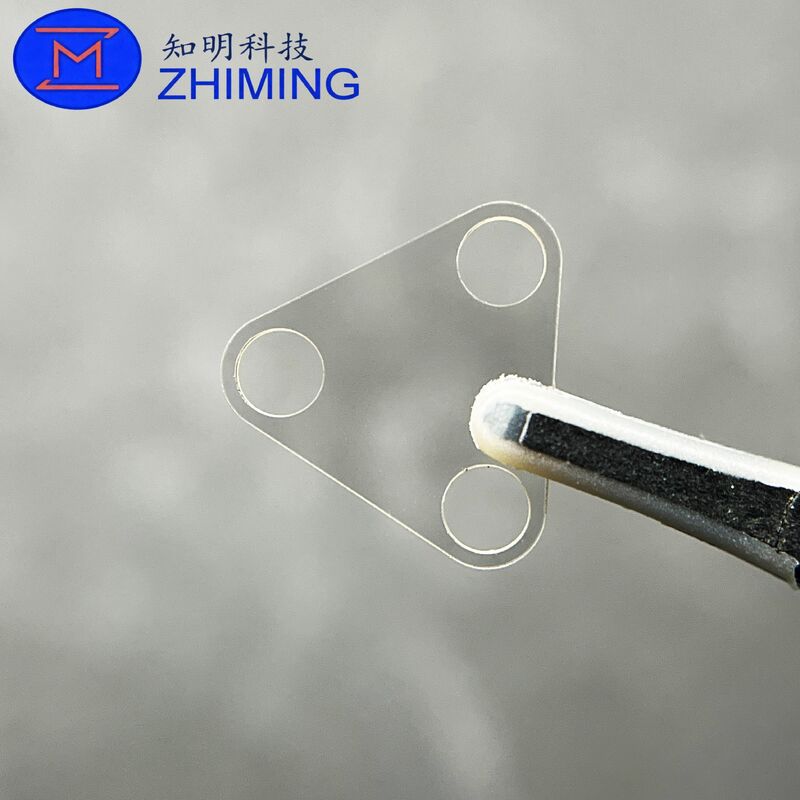

Componente triangolare personalizzato in zaffiro con foro passante ad alta precisione

Introduzione al prodotto

I nostri componenti triangolari personalizzati in zaffiro sono progettati per applicazioni industriali di fascia alta che richiedono estrema resistenza meccanica, stabilità termica e resistenza chimica. Prodotti in zaffiro monocristallino (Al₂O₃) di elevata purezza al 99,9%, questi componenti presentano un'esclusiva geometria triangolare con fori passanti forati con precisione.

Questo prodotto è ideale per applicazioni come la manipolazione di wafer a semiconduttore, oblò ad alta pressione e sensori ottici, dove il vetro o la ceramica standard non possono soddisfare i requisiti di prestazione.

Capacità di produzione tecnica

Per garantire che il tuo progetto sia ottimizzato per la produzione, forniamo le seguenti specifiche per la lavorazione dello zaffiro:

Note:

• La geometria triangolare e le posizioni dei fori passanti possono essere completamente personalizzate in base ai disegni CAD o STEP.

• L'elevata riproducibilità garantisce una qualità costante per le applicazioni industriali.

Vantaggi chiave delle prestazioni

• Estrema durezza: La durezza Mohs 9 garantisce una resistenza superiore ai graffi e durata in ambienti abrasivi.

• Elevata resistenza termica: Mantiene l'integrità strutturale a temperature estremamente elevate, ideale per applicazioni industriali e a semiconduttore esigenti.

• Ampia trasmissione ottica: Elevata trasparenza da UV (190 nm) a Mid-IR (5000 nm), supportando un'ampia gamma di applicazioni ottiche.

• Resistenza chimica e al plasma: Eccellente durata in ambienti corrosivi o ricchi di plasma.

• Zero degassamento: Adatto per Ultra-High Vacuum (UHV) e processi in camera bianca.

Applicazioni tipiche

• Industria dei semiconduttori: Piastre di supporto triangolari resistenti al plasma, perni di posizionamento wafer e dispositivi di allineamento di precisione.

• Sistemi di precisione dei fluidi: Micro-orifizi (0,2 mm) per ugelli chimici ad alta pressione o applicazioni a getto d'acqua.

• Sistemi ottici: Prismi triangolari, supporti per finestre di precisione e componenti che richiedono un'elevata chiarezza ottica.

• Aerospaziale e sensori ad alta temperatura: Finestre di visualizzazione ad alta pressione e alloggiamenti per sensori ottici ad alta temperatura.

Domande frequenti (FAQ)

Q1: Qual è il diametro del foro più piccolo che puoi ottenere in un componente triangolare in zaffiro?
Possiamo lavorare con precisione fori fino a 0,2 mm con una tolleranza di ±0,01 mm utilizzando foratura a ultrasuoni o laser avanzata. Le pareti dei fori risultanti sono lisce e prive di scheggiature.

Q2: La forma triangolare e le posizioni dei fori possono essere personalizzate?
Sì. Offriamo la completa personalizzazione della geometria del triangolo (equilatero, ad angolo retto o altri tipi) e delle posizioni esatte dei fori. I disegni CAD, STEP o PDF possono essere inviati per la valutazione di fattibilità.

Q3: Come garantite un'elevata qualità e planarità della superficie?
Ogni componente viene sottoposto a rigorose ispezioni utilizzando interferometri e comparatori ottici. Garantiamo Scratch/Dig 20/10 per lo standard MIL-PRF-13830 e planarità della superficie fino a λ/10 @633 nm, adatto per percorsi ottici di alta precisione.

Q4: Perché scegliere lo zaffiro rispetto al quarzo fuso o alla ceramica di allumina?
Lo zaffiro offre durezza meccanica, resistenza termica, durata al plasma e chimica e ampia trasmissione ottica superiori, rendendolo ideale per condizioni estreme in cui altri materiali falliscono.

Q5: Cosa succede se il mio progetto supera le specifiche standard?
Lavoriamo frequentemente su progetti di ricerca e sviluppo e personalizzati con geometrie impegnative. Se il tuo progetto rientra al di fuori dei parametri elencati, contattaci: spesso possiamo fornire soluzioni per requisiti unici o "impossibili".
