Finestra ottica in zaffiro quadrato personalizzata con foro attraverso

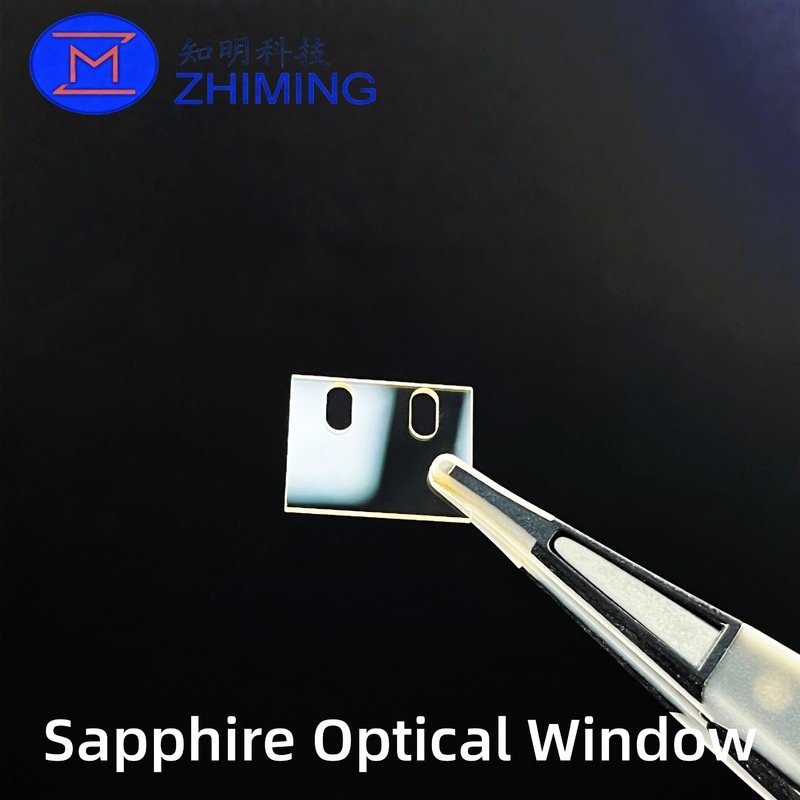

Visualizzazione del prodotto

Le nostre finestre ottiche a zaffiro quadrato con fori trasparenti sono realizzate con precisione con zaffiro sintetico di alta qualità (Al2O3), uno dei materiali ottici più duri disponibili.Queste finestre offrono un'eccellente resistenza meccanica., stabilità termica, resistenza chimica e ampia trasmissione spettrale da UV a NIR. Progettato per applicazioni che richiedono sia chiarezza ottica che durata meccanica,proteggono componenti sensibili consentendo la trasmissione di luce o laser.

Dotate di un foro, queste finestre sono ideali per l'integrazione meccanica, l'allineamento, i passaggi a vuoto, i canali di fluido o gas e altre applicazioni specializzate.

Caratteristiche chiave

• Materiale:Sapphire sintetico di alta purezza (Al2O3)

• Durezza:Durezza del nodo ~ 1900 GPa, seconda solo al diamante

• Densità:30,97 g/cm3

• Indice di rifrazione (nd):1.77

• Modulo di Young:435 GPa

• Stabilità termica:Eccellente, adatto per applicazioni ad alta temperatura

• Resistenza chimica:Resistente agli acidi, alle alcaline e alla maggior parte delle sostanze chimiche corrosive

• Trasmissione ottica:Intervallo UVVisibleNIR

• Qualità della superficie:80/50, 60/40, 40/20 (graffio/scavo)

• Superficie piatta:Tipico 2λ

• Apertura libera:≥ 90%

• Opzioni di forma:Quadrato, rotondo, rettangolare

• Opzioni di spessore:Disponibile per la personalizzazione, ad esempio, 0,5 mm ∼ 2 mm (o più)

• Attraverso il buco:Diametro e posizione precisi e personalizzabili

• Personalizzabile:Parallelismo di piano, piattezza, orientamento e purezza del materiale

Dimensioni standard in stock

Orientamenti speciali disponibili:A-piano (1120), R-piano (1102), M-piano (1010), C-asse offcut 0,5° ∼10°, o orientamenti completamente personalizzati.

Dimensioni personalizzate:Esempi includono 10x10x0,5 mm, 20x20x0,5 mm, wafer ultra-sottili da 2 pollici (100 μm) o substrati di zaffiro a modello (PSS).

Applicazioni

• Sistemi laser e ottici:Finestre di alta durata per un allineamento e una trasmissione precisi

• Dispositivi mediciInterfacce fluidiche e punti di vista sterili

• Aerospaziale e Difesa:Sensori, porte di accesso ottico e apparecchiature robuste

• Equipaggiamento per semiconduttori e vuoto:Fenestre sigillate sotto vuoto con fori di alimentazione

• Ambienti ad alta temperatura o difficili:Mantenere le prestazioni ottiche in condizioni estreme

Considerazioni di progettazione

• Diametro e posizione del foro:Confezionati con precisione per evitare la crepa

• Fabbricazione a partire da materiali di cui al punto 3A001.a.Ridurre lo stress attorno ai fori perforati

• Finitura superficiale:Critico sia per la chiarezza ottica che per la tolleranza meccanica

• Piattazza e parallelismo:Può essere personalizzato per sistemi ottici ad alta precisione

Domande frequenti

D1: Quali materiali vengono usati nelle vostre finestre di zaffiro?

R: Utilizziamo zaffiro sintetico di alta purezza (Al2O3), uno dei materiali ottici più duri e più resistenti alle sostanze chimiche, che offre un'eccellente stabilità termica e una trasmissione ottica ad ampio spettro.

D2: Le finestre possono essere personalizzate?

R: Sì. Offriamo personalizzazione per dimensioni, spessore, forma (quadrato, rotondo, rettangolare), diametro e posizione del foro, piattezza della superficie e orientamento del cristallo in base alle vostre esigenze.

Q3: Quanto sono precisi i fori e la qualità della superficie?

R: I buchi sonoperforazioni di precisioneLa qualità della superficie è elevata, con opzioni di graffio/scavo di 80/50, 60/40, o 40/20 e piattazza tipicamente di 2λ, garantendo chiarezza ottica e durata.
