Domella di zaffiro personalizzata per applicazioni ottiche Alta precisione, durevole e chiara

Visualizzazione del prodotto

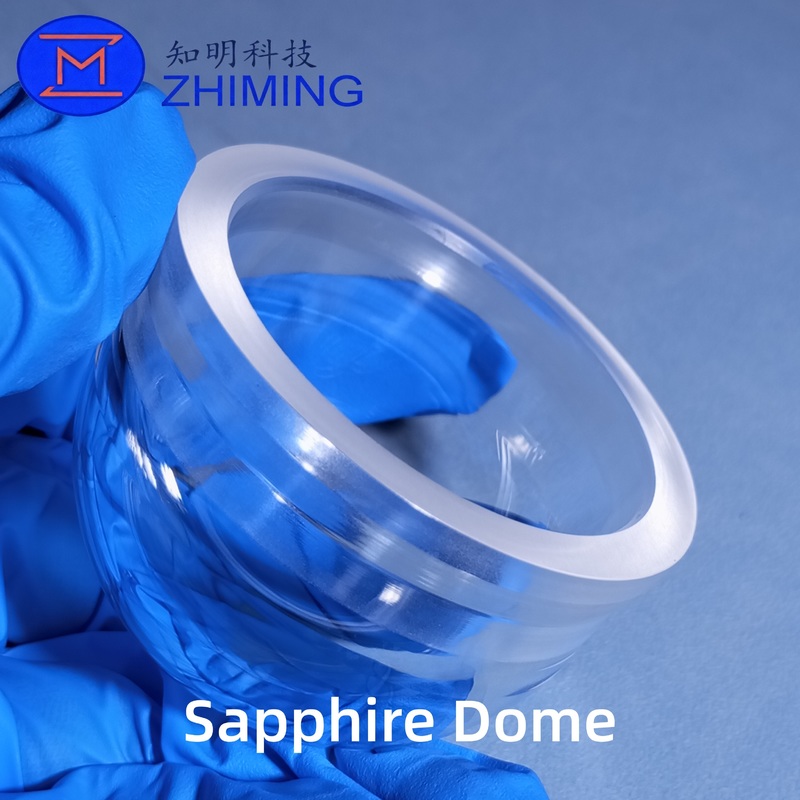

Le cupole di zaffiro personalizzate sono componenti ottici a forma di cupola realizzati con precisione in zaffiro sintetico di alta qualità (Al2O3), noti per la sua eccezionale durezza, trasparenza ottica,e stabilità chimicaQueste cupole sono ampiamente utilizzate in applicazioni ottiche ad alte prestazioni e impegnative, tra cui aerospaziale, difesa, esplorazione sottomarina e strumentazione scientifica.

Lo zaffiro combina estrema durezza, eccellente conduttività termica, un'ampia gamma di trasmissione ottica dall'ultravioletto (UV) all'infrarosso (IR) e eccezionale resistenza all'abrasione, alla corrosione,e shock termicoQuesto rende le cupole di zaffiro la soluzione ideale per proteggere sensori ottici sensibili mantenendo prestazioni di imaging superiori in ambienti difficili.

Il termine️conformi️si riferisce alla forma personalizzata della cupola, che può corrispondere con precisione al contorno dell'apparecchiatura in cui è integrata.Questo riduce la resistenza e migliora l'efficienza aerodinamica nelle applicazioni ad alta velocitàLe cupole di zaffiro conformi sono comunemente utilizzate come finestre a infrarossi (IR) nei sistemi di guida dei missili, coperture protettive per sensori ad alta precisione e alloggiamenti resistenti alla pressione per le telecamere subacquee.

Le cupole di zaffiro personalizzate sono disponibili in una varietà di forme, tra cui emisferiche, iperemisferiche, asferiche, curve, a U e altre forme speciali.Possono essere fabbricati con diametri fino a 390 mm, tolleranze superficiali precise e qualità ottica superiore, garantendo prestazioni affidabili in condizioni estreme, dalle missioni aerospaziali ad alta velocità all'esplorazione delle acque profonde.

Combinando eccezionale chiarezza ottica, resistenza meccanica e durata, le cupole di zaffiro offrono prestazioni durature e affidabili negli ambienti più esigenti.rendendoli la scelta preferita per le industrie che richiedono precisione elevata, componenti ottici ad alta affidabilità.

Caratteristiche e vantaggi

• Alta trasparenza ottica: da 0,3 μm (UV) a 5 μm (IR)

• Durezza eccezionale: 9 Mohs, resistente agli graffi

• Resistenza termica: fino a 2030°C, eccellente conduttività termica

• Resistenza meccanica: elevato modulo di Young, resistenza alla trazione e alla flessione

• Stabilità chimica: resistente alla corrosione e resistente a condizioni estreme

• Fabbricazione di precisione: precisione di centraggio < 0,01 mm, rugosità superficiale < 10 Å, qualità superficiale fino a 20/10

• Disponibili in forme personalizzate: emisferiche, iperemisferiche, asferiche, in forma di cerchio, a U e cupole speciali

Specificità

Applicazioni

• Militare e aerospaziale: finestre IR del sistema di guida dei missili, protezione dei sensori, radomi

• Ottica subacquea: camera, cupole di osservazione in acque profonde

• Strumenti di precisione: sensori scientifici, metrologia, apparecchi ottici ad alta tecnologia

• Ambienti difficili: applicazioni ad alta velocità, alta pressione e alta temperatura

Le cupole di zaffiro forniscono una protezione robusta per i componenti ottici sensibili senza compromettere il campo visivo o le prestazioni ottiche.resistenza agli graffi, e stabilità termica.

Fabbricazione su misura

Siamo specializzati in cupole di zaffiro su misura con decenni di esperienza:

1. Ci dica le sue esigenze:Invia disegni 2D/3D, foto o dimensioni dettagliate.

2. Ricevere Soluzione e Citazione:Forniamo la soluzione migliore e un preventivo entro 24 ore.

3. Produzione di massa e spedizione:Dopo l'approvazione e il deposito, produciamo e spediamo le vostre cupole di zaffiro.

Possiamo produrre cupole di zaffiro in varie forme, tra cui:

• Emisfero e iperemisfero

• Aspheric & Kerf

• U-Shape & Conformal

• Forme speciali su misura

I diametri possono raggiungere fino a Φ390 mm, con tolleranze strette e elevata qualità superficiale per applicazioni di precisione.

Perché scegliere cupole di zaffiro

• Resistenza e durata eccezionali

• Chiarezza ottica superiore da UV a IR

• Resistente allo shock termico, all'alta pressione e all'abrasione

• Ideale per l'aerospaziale, la difesa, l'acqua e l'ottica di precisione

• Completamente personalizzabile per soddisfare le esigenze specifiche delle applicazioni

Domande frequenti

Q1: Qual è la dimensione massima per una cupola di zaffiro personalizzata?

R1: Possiamo produrre cupole di zaffiro fino a un diametro di 400 mm, a seconda della forma e dello spessore delle pareti richieste.

D2: Potete produrre cupole di zaffiro con rivestimenti speciali?

R2: Sì, offriamo rivestimenti antiriflesso (AR) e altri rivestimenti personalizzati per migliorare le prestazioni ottiche per applicazioni specifiche.

Q3: Quali forme di cupole di zaffiro possono essere personalizzate?

A3: Possiamo produrre cupole di zaffiro a forma di emisfera, iperemisfera, asfera, kerf, U, conforme e altre forme speciali secondo i vostri requisiti di progettazione.

Q4: Quanto sono precise le dimensioni e la qualità della superficie?

A4: Le nostre cupole di zaffiro possono raggiungere una precisione di centraggio inferiore a 0,01 mm, una rugosità della superficie inferiore a 10 Å e una qualità della superficie fino a 20/10, garantendo un'elevata precisione per applicazioni ottiche esigenti.
