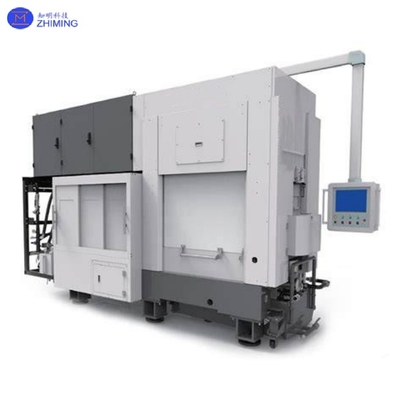

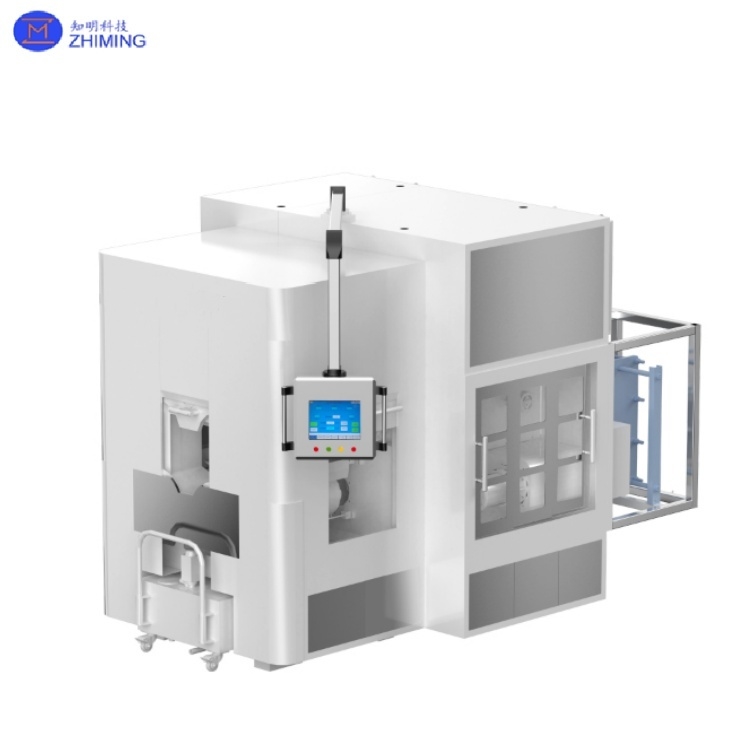

Macchine per segare fili di diamanti ad alta precisione
La sega a fili multiplici invertita ad ultra precisione è un modello ad alta velocità della linea di prodotti della nostra azienda,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mmQuesto modello presenta un innovativo progetto strutturale inverso ed è dotato di un sistema di guida del filo ottimizzato (tipicamente ottimizzato per 6 ruote guida).Questa progettazione migliora l'efficienza del trattamento migliorando significativamente la stabilità operativa e l'adattabilità del processo.
Il suo principio di taglio del nucleo utilizza fili di diamanti a ricambio ad alta velocità (incorporati con particelle di diamanti) per macinare materiali duri e fragili nell'area di lavorazione.Controllando con precisione i parametri di taglio, può produrre fette sottili di spessore uniforme e di alta qualità. Questa apparecchiatura bilancia perfettamente l'elevata efficienza di produzione, l'eccellente qualità del prodotto, i bassi costi di lavorazione,elevata precisione di controllo, e la sua ecocompatibilità, che lo rende particolarmente adatto ai clienti con elevate esigenze di controllo dei costi e di utilizzo dei materiali.il dispositivo adotta una struttura modulare per un comodo riciclo dei rifiuti, in linea con le esigenze di sviluppo sostenibile della produzione moderna.
Macchine per seghe a fili multipli invertitiPrincipio di funzionamento
Il principio di funzionamento della sega multifili inversa si basa su fili di diamanti a alta velocità che trasportano particelle di diamanti per macinare materiali duri e fragili.La procedura dettagliata è la seguente::
1. Formazione della rete di fili
- The diamond wire is unwound from the pay-off reel and passes through 6 streamlined and optimized guide wheels (significantly fewer than traditional models) before being taken up by the take-up reel, formando una rete di filo di diamante stabile nella zona di taglio.ridurre il numero di ruote guida garantendo al contempo un funzionamento stabile del filoIl sistema di ruote guida garantisce un'ordinata disposizione del filo, fornendo una base per il taglio preciso.
2. Taglio reciproco ad alta velocità
- Il filo di diamante è azionato dal motore principale per eseguire un movimento reciproco ad alta velocità (in genere raggiunge i 1000-1200 m/min).Le particelle di diamanti sulla rete di filo di maglia tagliano i materiali duri e fragiliLa struttura invertita garantisce una distribuzione della tensione più uniforme sul filo di taglio, riducendo le vibrazioni e le deviazioni durante il processo di taglio.
Controllo dell'alimentazione di precisione
- I materiali duri e fragili da tagliare (ad es. materiali magnetici, materiali semiconduttori) vengono alimentati con precisione verso la maglia di filo di diamante in movimento ad alta velocità da un tavolo di lavoro servo-controllato,seguendo velocità e percorsi di alimentazione prestabilitiL'intero processo di alimentazione è controllato da un servosistema ad alta precisione per garantire la precisione del taglio.
4. Controllo intelligente della tensione
- Per monitorare e regolare in tempo reale la tensione del filo di taglio è utilizzato un sistema di controllo a circuito chiuso.I servomotori controllano con precisione il funzionamento dei rulli di rilievo e di raccolta per mantenere una tensione costante del filo durante il taglioIl sistema dispone inoltre di una funzione di allarme di tensione che avvisa automaticamente quando vengono rilevate fluttuazioni anormali di tensione.prevenire efficacemente la rottura del filo e migliorare la continuità della produzione.
5. Sistema di raffreddamento a ciclo chiuso
- Il calore generato durante il taglio viene dissipato da un sistema di raffreddamento di precisione.garantire la qualità del taglio proteggendo le attrezzature e i materialiQuesto sistema facilita anche il riciclaggio e la lavorazione dei rifiuti.
Caratteristiche della sega multifili inversa
|
Categoria
|
Dettagli
|
|
1Progettazione industriale moderna
|
• Estetica elegante e moderna: il prodotto presenta un linguaggio di design pulito e moderno con molteplici opzioni di colore per soddisfare le diverse preferenze dei clienti.
• Linee eleganti e proporzioni geometriche: il design esterno incorpora linee nitide e proporzioni geometriche,sottolineare la sofisticatezza delle attrezzature di precisione di fascia alta, garantendo al contempo un'integrazione senza soluzione di continuità nelle moderne linee di produzione.
|
|
2. Disegno operativo user friendly
|
• Sollevamento automatico dello scudo: lo scudo di protezione può essere regolato automaticamente verso l'alto o verso il basso, bilanciando la sicurezza operativa con la facilità di osservazione e regolazione.
• Vantaggi della struttura invertita: la struttura invertita abbassa il centro di gravità dell'apparecchiatura, migliorando la stabilità operativa e semplificando la manutenzione e il funzionamento.
|
|
3. Optimizato layout strutturale
|
• Zonazione funzionale: la macchina è suddivisa in aree funzionali,con la zona di taglio principale separata dall'area di funzionamento del filo per minimizzare le interferenze e fornire un ambiente stabile per il sistema del filo.
• Zona di taglio aperta: la zona di taglio presenta un design aperto per una facile osservazione e manutenzione di routine, migliorando l'accessibilità e il tempo di funzionamento delle apparecchiature.
|
|
4Sistema di guida semplificato ed efficiente
|
• Riduzione delle ruote guida: il numero di ruote guida è ottimizzato a 6 (rispetto a 8 - 10 nei modelli tradizionali), riducendo significativamente l'utilizzo di consumabili, il consumo di energia, il consumo di energia, il consumo di energia, il consumo di energia, il consumo di energia e il consumo di energia.e costi operativi riducendo al minimo i potenziali punti di guasto.
|
|
5Sistema di azionamento ad alta precisione
|
• Componenti di precisione importati: i componenti chiave della motrice, compresi lo spinello principale e l'alloggiamento del cuscinetto, utilizzano componenti di alta precisione importati per garantire la precisione di lavorazione e la stabilità a lungo termine.
• Modulo di alloggiamento del cuscinetto per spindle drive:Il motore a fusione utilizza un modulo di alloggiamento per cuscinetti con un semplice processo di installazione e una tecnologia di posizionamento a doppio cono per garantire una rotazione di alta precisione e una stabilità a lungo termine.
• Vibrazione e ottimizzazione termica: il sistema di azionamento del mandrino è progettato per ridurre al minimo le vibrazioni e la deformazione termica, migliorando ulteriormente la precisione del taglio.
|
|
6Disegno silenzioso ed ecologico
|
• Basso rumore di esercizio: l'apparecchiatura opera a livelli di rumore generalmente inferiori a 75 decibel, salvaguardando la salute uditiva dell'operatore e creando un ambiente di lavoro più confortevole.
|
|
7Controllo servo completo.
|
• Servomotori di precisione: funzioni critiche ripartizione del filo, raccolta, filatura del filo, rotazione del mandrino, tensione del filo,e dell'alimentazione del tavolo da lavoro sono alimentati e controllati da servomotori ad alta precisione, garantendo una precisa sincronizzazione e coordinamento di tutte le parti in movimento.
• Controllo reattivo e preciso: il sistema di controllo servo offre una risposta rapida e un'elevata precisione di posizionamento, consentendo percorsi di taglio complessi e parametri di processo complessi.
|
|
8Sistema intelligente di gestione della tensione
|
• Controllo della tensione del circuito chiuso: il controllo della tensione del cavo utilizza un meccanismo di feedback a circuito chiuso per monitorare e regolare automaticamente la tensione del cavo,mantenere la consistenza durante tutto il processo di taglio per una migliore qualità e stabilità.
• Meccanismo di avviso di tensione: il sistema include una funzione di avviso di tensione che attiva automaticamente gli allarmi in caso di rilevamento di fluttuazioni anormali di tensione.prevenzione proattiva della rottura del filo e miglioramento dell'efficienza della produzione.
|
Applicazioni delle seghe a fili multipli invertiti
1. La lavorazione dei materiali magnetici
- Specializzati per il taglio di precisione di materiali magnetici: progettati per materiali magnetici (ad esempio, magneti permanenti a base di neodimio-ferro-boro, samario-cobalto e altre terre rare),che consentono la produzione efficiente di materiali di spessore uniformeSono ampiamente utilizzati in elettronica, motori elettrici e nuovi settori energetici.
2. Semiconduttori e materiali elettronici
- Taglio di precisione di materiali elettronici: adatto per wafer di silicio semiconduttori, semiconduttori composti (ad esempio, GaAs, SiC) e altri materiali elettronici,che soddisfano le rigorose norme dell'industria elettronica per quanto riguarda la precisione dimensionale del materiale e la qualità della superficie.
3. Materiali ottici e ceramici di precisione
- Taglio di materiali ottici duri e fragili: applicabile alla lavorazione di vetro ottico, cristalli di quarzo e ceramiche di precisione,la produzione di componenti ottici di alta precisione e di parti strutturali complesse.
4. Nuovi materiali energetici
- Trasformazione di nuovi materiali legati all'energia: ideale per materiali per batterie al litio, materiali fotovoltaici e altri materiali duri e fragili legati all'energia,sostegno alle esigenze di produzione di precisione del nuovo settore energetico.
5Ricerca scientifica e materiali speciali
- Ricerca e produzione a piccoli lotti: negli istituti di ricerca scientifica e nei settori specializzati di lavorazione dei materiali, l'apparecchiatura viene utilizzata per nuovi materiali funzionali e materiali compositi,facilitare la ricerca e la produzione a piccoli lotti per soddisfare le esigenze di trasformazione specializzate.
Macchine per seghe a fili multipli invertiti Domande frequenti
1. D: Quali materiali sono adatti per il taglio con una sega multifili inversa?
R: Comunemente utilizzato per tagliare materiali duri e fragili come wafer di silicio, zaffiri e ceramiche.
2D: Quali sono i vantaggi di una sega a fili multipli invertiti rispetto alle macchine di taglio tradizionali?
R: Offre una maggiore precisione di taglio, una maggiore efficienza e un minor spreco di materiale.
