Domine ottiche di zaffiro monocristallino su misura

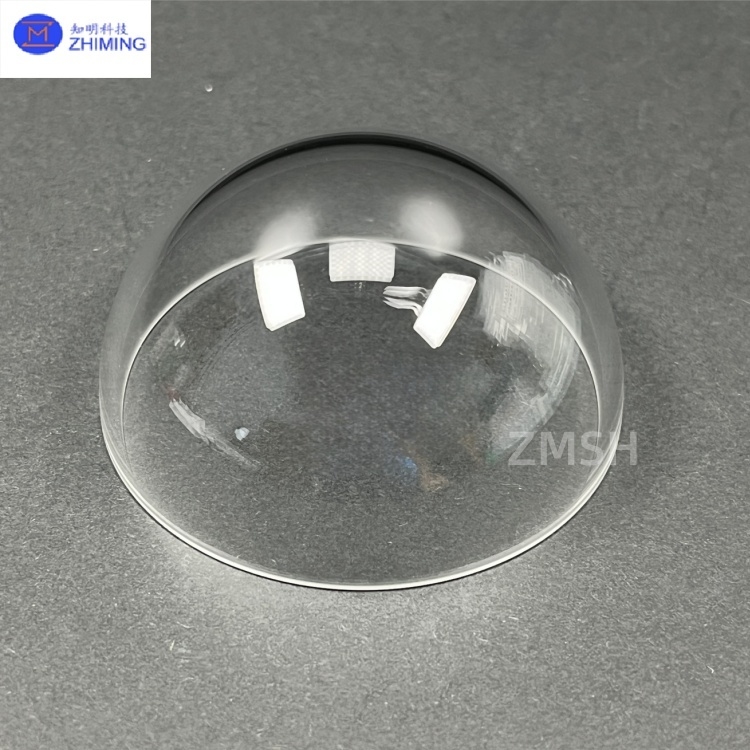

Cupole ottiche in zaffiro monocristallino personalizzate Finestra protettiva in zaffiro

Una cupola di zaffiro è una finestra ottica emisferica o iper-emisferica realizzata in zaffiro monocristallino sintetico (α-Al₂O₃). Non è prodotta da zaffiro naturale, ma viene fabbricata utilizzando cristalli singoli di ossido di alluminio ad alta purezza attraverso specifiche tecniche di crescita cristallina e lavorazione ottica di ultra-precisione. È la scelta preferita per le applicazioni più esigenti nei sistemi ottici di fascia alta.

Progettata per ambienti estremi, la cupola di zaffiro è una copertura protettiva ottica avanzata. La sua struttura emisferica offre il più ampio campo visivo (FOV) possibile per i sensori di imaging interni o i sistemi ottici, riducendo al minimo la resistenza aerodinamica.

1. Materiale principale: Il materiale è cristallo singolo di zaffiro sintetico. Non è un tipo di vetro, ma un materiale monocristallino con specifici orientamenti cristallini. Ciò significa che le sue proprietà meccaniche e ottiche non sono interamente isotrope e devono essere ottimizzate attraverso la lavorazione orientata al cristallo.
2. Processo di fabbricazione: Grandi lingotti di zaffiro vengono prima fatti crescere utilizzando il metodo di scambio termico (HEM) o il metodo Czochralski. Successivamente, subiscono orientamento, taglio, sgrossatura, rettifica fine e, infine, lucidatura di precisione con polvere di diamante. Lavorare un emisfero per ottenere un'elevata qualità ottica, in particolare lucidare la superficie interna, è tecnologicamente impegnativo e costoso.
3. Scopo del progetto: È stata sviluppata per soddisfare i requisiti di osservazione e protezione in ambienti ad alta velocità, alta pressione, alta temperatura o altamente corrosivi, dove il vetro ottico tradizionale fallisce. Non è solo una "finestra", ma la "corazza" principale dell'intero sistema ottico.

Caratteristiche della cupola di zaffiro

Le proprietà della cupola di zaffiro derivano quasi interamente dalla sua struttura monocristallina e dalla composizione chimica, che la distinguono tra molti materiali:

1. Durezza superficiale estremamente elevata e resistenza ai graffi:

• Durezza Mohs della cupola di zaffiro pari a 9, seconda solo al diamante. Ciò significa che è quasi impermeabile ai graffi da sabbia, detriti o altre particelle, mantenendo la chiarezza ottica per lunghi periodi senza frequenti sostituzioni.

2. Eccellente trasmissione a ampio spettro:

• La cupola di zaffiro presenta un intervallo di trasmissione molto ampio, dall'ultravioletto (circa 0,15 μm) all'infrarosso medio (circa 5,5 μm) di lunghezza d'onda. Questo la rende adatta non solo per l'imaging a luce visibile, ma anche per i sistemi ottici UV e IR.

3. Eccezionale resistenza alla pressione e agli urti:

• La cupola di zaffiro ha una resistenza alla compressione eccezionalmente elevata, in grado di resistere a un'enorme pressione idrostatica (ad esempio, per sommergibili per acque profonde). La sua integrità strutturale le consente anche di resistere agli urti di goccioline d'acqua, sabbia e persino impatti di uccelli durante il volo ad alta velocità.

4. Eccezionale inerzia chimica e stabilità termica:

• La cupola di zaffiro è insolubile in acqua, resistente agli acidi e agli alcali forti e altamente stabile in acqua di mare. Con un punto di fusione fino a 2050°C e un basso coefficiente di espansione termica, mantiene la stabilità dimensionale ad alte temperature senza ammorbidirsi o deformarsi come il vetro.

5. Bassa radiazione termica:

• La cupola di zaffiro mostra una bassa autoemissione nella banda dell'infrarosso medio, il che è fondamentale per i sistemi di guida a infrarossi e di imaging termico. Ciò impedisce al rumore termico generato dalla cupola stessa di interferire con la qualità dell'imaging dei sensori interni.

Applicazioni della cupola di zaffiro

Le applicazioni delle cupole di zaffiro sono quasi esclusivamente concentrate nei settori militari, aerospaziali e di ricerca scientifica all'avanguardia:

• Pod elettro-ottici e sistemi di ricerca e tracciamento a infrarossi (IRST):

Le cupole di zaffiro vengono utilizzate come finestre protettive nella parte anteriore dei pod elettro-ottici su aerei militari, UAV o navi. La loro elevata resistenza sopporta gli impatti durante il volo ad alta velocità, mentre l'elevata trasmissione e la bassa autoemissione garantiscono un'imaging del bersaglio chiaro e preciso per i sensori IR ed elettro-ottici interni.

• Cercatori di missili:

Un componente critico dei cercatori a infrarossi nei missili aria-aria e superficie-aria. La forma aerodinamica della cupola riduce la resistenza al volo e la sua resistenza alle alte temperature le consente di sopportare il riscaldamento aerodinamico causato dall'attrito dell'aria durante il volo missilistico ad alta velocità, impedendo la perdita del segnale del bersaglio a causa della "barriera termica".

• Apparecchiature per l'esplorazione delle profondità marine:

Cupole di zaffiro utilizzate come finestre di osservazione o alloggiamenti per telecamere per sommergibili per acque profonde e veicoli telecomandati (ROV). La loro estrema resistenza alla pressione e alla corrosione fornisce protezione per telecamere e sensori a profondità di diverse migliaia di metri.

• Finestre ad alta pressione e protezione dei sensori:

In ambito industriale, utilizzate come oblò in ambienti ad alta pressione, alta temperatura o corrosivi, come reattori chimici e sistemi di ossidazione in acqua supercritica.

• Apparecchiature di ricerca scientifica di fascia alta:

Le cupole di zaffiro vengono utilizzate in configurazioni sperimentali ottiche specializzate, camere di campionamento per spettrometri o strumenti scientifici che richiedono campi visivi estremamente ampi e alta durata.

Consigli sui prodotti correlati

1. Cupola in zaffiro Al2O3 Vetro K9 Durezza Mohs9 Finestre ottiche ad alta resistenza alla pressione

2. Cupola ottica a infrarossi in zaffiro monocristallino Al2O3 99,999% Finestra ottica Mohs9

1. D: A cosa serve una cupola di zaffiro?
    R: Una cupola di zaffiro viene utilizzata principalmente come finestra ottica estremamente resistente per proteggere telecamere e sensori sensibili in missili, veicoli subacquei e aerei militari da ambienti difficili come alta pressione, abrasione e temperature estreme.

2. D: Perché lo zaffiro viene utilizzato per le cupole?
    R: Lo zaffiro viene utilizzato per le cupole perché offre una combinazione unica di eccezionale durezza (resistenza ai graffi), ampia trasmissione ottica da UV a IR ed elevata resistenza strutturale, che sono fondamentali per sopravvivere ad applicazioni aerospaziali e marine impegnative.
