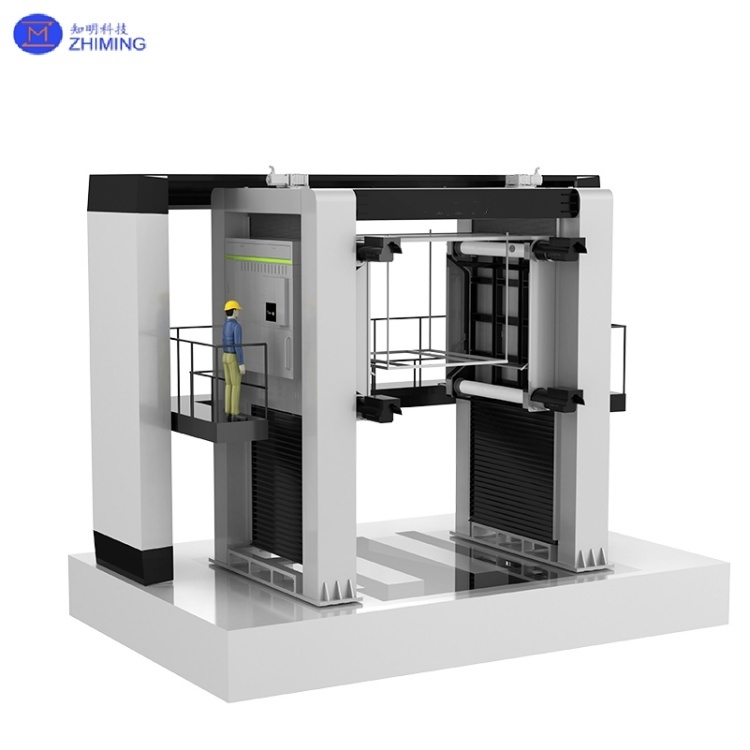

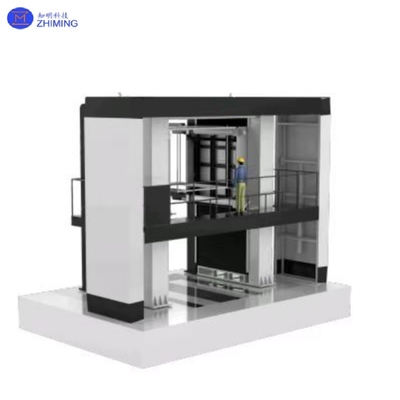

Macchine di taglio a seghe multifili per la lavorazione della pietra naturale
La macchina per il taglio di seghe a fili multipli è una moderna attrezzatura per la lavorazione della pietra che utilizza più fili di taglio di diamanti che lavorano in parallelo,con una lunghezza massima di 20 mm o più, ma non superiore a 30 mmAttraverso il movimento sincrono di centinaia di fili di diamanti, consente di tagliare e modellare una sola volta blocchi extra-grandi (fino a 3 × 2 × 2 m),miglioramento dell'efficienza di taglio di 5-8 volte rispetto alle seghe a telaio tradizionali. L'apparecchiatura presenta un design modulare, supporta il taglio bidirezionale verticale/orizzontale e offre uno spessore di lavorazione massimo di 2,5 m.produzione di lastre, e la lavorazione di materiali a forma speciale.
Principio di funzionamento della macchina di taglio a seghe a fili multipli
1Sistema di trasmissione multi-filo
- Azionato da un motore principale, il set di ruote motrici (diametro 1,2-1,8 m) alimenta 200-800 fili di taglio a diamanti per formare una rete di movimento a circuito chiuso.
- La velocità del filo è regolabile nell'intervallo 0-25m/s, con controllo della tensione servo (15-35kN regolabile) che garantisce la tensione dei fili di taglio.
2Sistema di alimentazione delle pietre
- Il carrello a blocchi è alimentato uniformemente ad una velocità di 0,5-10 cm/h tramite un dispositivo di propulsione idraulica.
- Dotato di sensori di pressione per monitorare la resistenza di taglio in tempo reale e regolare automaticamente la velocità di alimentazione.
3Sistema di raffreddamento e di eliminazione della polvere
- Le pompe dell'acqua ad alta pressione (10-15 MPa) spruzzano liquido di raffreddamento a base d'acqua ad una portata di 200 L/min.
- La depurazione in due fasi con rimozione della polvere ciclonica + filtrazione a cortina d'acqua controlla la concentrazione di polvere al di sotto di 2 mg/m3.
4Sistema di controllo intelligente.
- Basato su un'architettura di computer industriali PLC +, visualizza parametri in tempo reale come la tensione del filo, il carico corrente e la velocità di alimentazione.
- Dispone di adattabilità alla durezza della pietra, ottimizzando automaticamente i parametri di taglio attraverso il rilevamento acustico.
Specifica tecnica della macchina per taglio di seghe a fili multipli
| Articolo |
Unità |
Parametro |
| Dimensione massima del lavoro |
mm |
3300*2000*2300 |
| Diametro di gomma di rulli (doppio cono) |
mm |
Quattro assi: Φ240*2000 |
| Corsa di sollevamento verticale del tavolo da lavoro |
mm |
2500 |
| Velocità di percorrenza del filo (doppio cono) |
m/min |
1000 (massimo) |
| Diametro del filo di diamante |
mm |
0.45 ~ 0.55 |
| Capacità di stoccaggio del filo |
Km |
0-20 ((per filo di diamante da 0,45 a 0,55) |
| Intervallo di spessore di taglio |
mm |
10 ~ 50 |
| Fornitore di alimentazione |
|
3 fasi 4 fili AC380V/50Hz |
| Potenza totale della macchina |
KW |
≤ 170 |
| Motore principale |
|
29 kW × 4 unità |
| Motore di sollevamento |
|
7.5KW × 2 unità |
| Motore di arrangiamento del filo |
KW |
0.75KW × 2 unità |
| Motore di regolazione della tensione |
|
7.5KW × 2 unità |
| Motore di recupero/assorbimento |
|
11 kW × 2 unità |
| Dimensioni complessive (doppio cono) |
mm |
6300*9280*6750 |
| Peso della macchina (doppio cono) |
T |
Circa 40 tonnellate. |
Caratteristiche della macchina di taglio a seghe a fili multipli
- I componenti chiave della trasmissione utilizzano parti importate per garantire la precisione complessiva della macchina.
- L'apparecchiatura funziona con bassi livelli di rumore complessivi, evitando danni all'udito dei lavoratori.
- La distribuzione del filo, la presa, l'arrangiamento, il funzionamento del mandrino, il taglio della tensione del filo e l'alimentazione del tavolo da lavoro sono tutti guidati e controllati da servomotori.
- L'impianto di alimentazione ininterrotta (UPS) è integrato per un funzionamento continuo.
- Il controllo del feedback a circuito chiuso è adottato per il pagamento del filo e la tensione di assunzione, garantendo una tensione costante del filo di taglio durante il processo.
- Il sistema è dotato di tensione (funzione di allarme anticipato), impedendo efficacemente la rottura del filo causata da fluttuazioni anormali della tensione.
Macchine di taglio a seghe multifili Applicazioni principali
1. Estrazione diretta in cava
- Sostituisce i metodi esplosivi di estrazione, consentendo il taglio diretto di blocchi rettangolari da corpi di minerale, migliorando il rendimento di 3 volte.
- Particolarmente adatto per l'estrazione protettiva di pietre di alto valore come il marmo bianco e il granito rosso indiano.

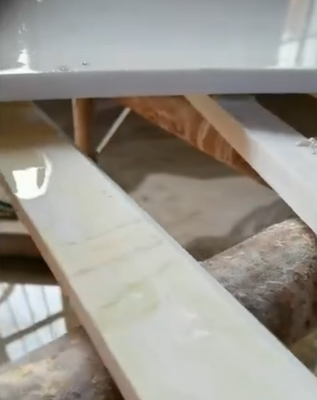

2Produzione su larga scala di lamiere
- Taglia contemporaneamente 120-240 lastre standard (spessore 1,5-2 cm).
- Riesce a formare una sola volta da una superficie ruvida a quella lucida, eliminando la macinatura ruvida.
3. Trasformazione di materiali a forma speciale
- Permette il taglio curvo (radio minimo R300 mm) tramite sistema CNC.
- Utilizzato per la lavorazione di forme speciali come colonne romane, spazi vuoti per sculture e tappe di scale curve.
4Restauro degli edifici antichi
- Riproduce con precisione i componenti tradizionali in pietra, soddisfacendo i requisiti di montaggio in mortale e tenone.
- Permette di tagliare senza danni pietre morbide come arenaria e bluestone.
5. Trasformazione speciale della pietra
- Taglio dell'agata cristallina: utilizza filo di diamante ultra-fine da 0,5 mm con perdita di taglio < 1 mm.
- Gravatura in lapide: supporta il taglio e la lavorazione a 45°.
Macchine di taglio a seghe a fili multipliDomande frequenti
- Sì.
Q1: Qual è la capacità massima di taglio delle seghe a fili multipli per la pietra naturale?
R1: Le seghe multifili avanzate possono elaborare blocchi fino a 3 × 2 × 2 m con capacità di spessore di 2,5 m e capacità di taglio curvo fino a un raggio di R300 mm.
D2: Come si fa il taglio di seghe a fili multipli rispetto ai metodi tradizionali per il granito?
A2: le seghe a fili multipli raggiungono una velocità di taglio da 2-4 m2/h con una precisione di ± 0,5 mm riducendo al contempo il consumo energetico del 40% rispetto alle seghe a telaio.
