Piatto del quarzo fuso
Created with Pixso. Vetri di silice fusa ottica al quarzo JGS1, JGS2, JGS3​​

Vetri di silice fusa ottica al quarzo JGS1, JGS2, JGS3​​

Marchio: ZMSH
Numero di modello: Bicchieri di silice fusi ottici al quarzo
MOQ: 25
prezzo: by case
Tempo di consegna: 2-4 settimane
Condizioni di pagamento: T/t
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
rohs
Dimensione/forma:
personalizzato
Materiale:
Quarzo
Densità (³ di g/cm):
2.2
Resistenza alla compressione (Mpa):
1100
Forza torsionale (MPA):
30
Punto di deformazione:
1080
Imballaggi particolari:
Pacchetto in sala di pulizia di 100 gradi
Evidenziare:

Vetro ottico al quarzo fuso JGS1

,

Lastra di silice fusa JGS2

,

Vetro al quarzo JGS3 con garanzia

Descrizione di prodotto

Vetro ottico al quarzo JGS1, JGS2, JGS3 Introduzione generale





Occhiali a silice fuso ottico al quarzo JGS1, JGS2, JGS3





La serie JGS (JGS1, JGS2, JGS3) rappresenta la principale produzione integrata e il commercio di materiali di silice fuso ottico della Cina, che coprono applicazioni spettrali dall'ultravioletto all'infrarosso.Questi materiali raggiungono una copertura di spettro completo grazie a caratteristiche spettrali ottimizzate e equilibrio termomeccanicoLa selezione richiede una considerazione completa della finestra di trasmissione, della stabilità termica e della resistenza meccanica, con i vincoli dei costi come fattore critico.la litografia ultravioletta profonda dà la priorità a JGS1 con rivestimenti antiriflessoMentre i sistemi di comunicazione quantistica devono bilanciare la trasmissione a infrarossi di JGS3 e la resistenza ai danni del laser.I materiali JGS rafforzeranno ulteriormente la loro posizione di base nei sistemi ottici di ultra-precisione.

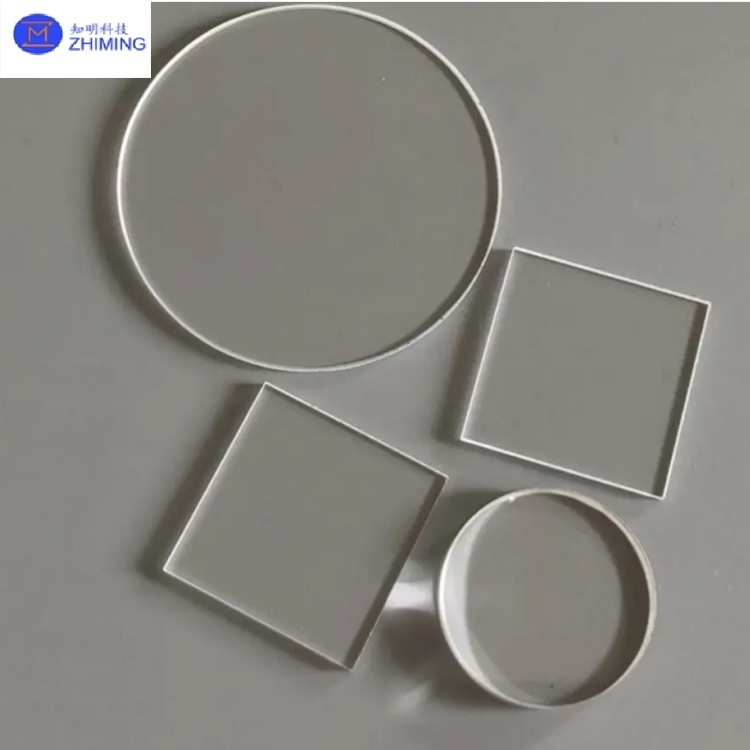

Vetri di silice fusa ottica al quarzo JGS1, JGS2, JGS3​​ 0








Vetro ottico al quarzo JGS1, JGS2, JGS3Tabella di analisi comparata





- Sì.Parametro

JGS1

JGS2

JGS3

Distanze spettrali.

185-2500 nm

220-2500 nm

260-3500 nm

OH Contenuto

1200 ppm

150 ppm

5 ppm

Infrazione.

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Espansione termica.

5.5×10−7/°C

5.5×10−7/°C

5.5×10−7/°C

Punto di ammorbidimento

1683°C

1650°C

1620°C

Limita di danno laser.

1 J/cm2 (1064 nm)

3 J/cm2 (1064 nm)

0.5 J/cm2 (1064 nm)

Densità dei difetti

≤ 0,03 mm3/100 cm3 (senza particelle)

≤ 0,1 mm3/100 cm3 (particelle minori)

≤ 0,3 mm3/100 cm3 (micro-bolle)

Ruolo ottico

Finestre a profondo UV per litografia

Specchi a risonanza laser

Finestre per l'immagine termica IR








Vetro ottico al quarzo JGS1, JGS2, JGS3Parametro di specifica





Proprietà meccaniche

Densità (g/cm3)



2.2

Durezza di Mohs



6-7

Resistenza alla compressione (MPa)



1100

Resistenza alla trazione (MPa)



50

Resistenza alla piegatura (MPa)



65

Resistenza alla torsione (MPa)



30

Modulo di Young (GPa)



7.5 * 104

La razione del pesce



0.17

Proprietà architettoniche

Costante dielettrica (10 GHz)



3.74

Fattore di perdita (10GHz)



0.0002

Forza dielettrica (10 GHz)



3.7 * 107V·m

Resistenza (20C) (.cm)



1 * 1020Ω·m

Resistenza (1000°C)



1 * 108Ω·m

Proprietà termiche

Punto di sollecitazione



1080

Punto di ricottura



1180

Punto di partenza



1630

Conduttività termica (20°C)



1.4

Calore specifico (J/Kg·K, 20°C)



670

Coefficiente di espansione (20°C; 30°C; 600°C)



5.5 * 10-7








Vetro ottico al quarzo JGS1, JGS2, JGS3Applicazione specifica

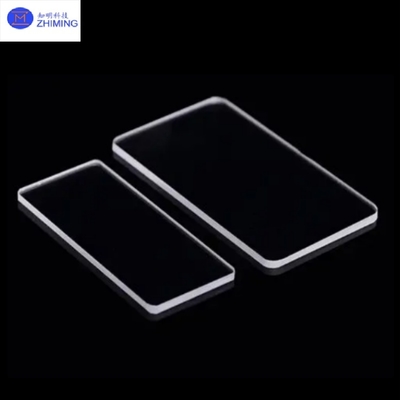

Vetri di silice fusa ottica al quarzo JGS1, JGS2, JGS3​​ 1



1. JGS1: Abilitazione dei sistemi a ultravioletto profondo

  • Litografia a semiconduttori: serve come ottica per i laser excimer ArF a 193 nm, raggiungendo una risoluzione < 10 nm per i chip a nodo a 7 nm.
  • La lavorazione laser UV: la bassa birefringenza (λ/10) riduce al minimo la distorsione del fascio nelle teste di taglio UV per la perforazione di PCB di precisione.
  • Sensore aerospaziale: cattura segnali UV (185 nm) per l'analisi dell'ionosfera atmosferica mediante telerilevamento.

- Sì.

2JGS2: bilanciamento delle prestazioni UV e visibili

  • Laser industriali: stabilizza i raggi laser a 1064 nm nei laser a fibra mediante bassa birefringenza (4-6 nm/cm).
  • UV curing: l'alta trasmissione (90% @ 220-400 nm) accelera la cura degli adesivi UV nella stampa 3D.
  • Ispezione dei wafer: garantisce l'uniformità λ/20 nella luce visibile (400-700 nm) per il rilevamento dei difetti.

- Sì.

3. JGS3: Espansione delle capacità infrarosse

  • Imaging termico: > 85% di trasmissione in banda 3-5 μm consente sistemi FLIR ad alta sensibilità.
  • Comunicazione quantistica: elimina i picchi di assorbimento dell'acqua (OH < 5 ppm) per collegamenti ottici a bassa perdita di 1550 nm.
  • Fusione laser: sopporta impulsi di 10 kJ/cm2 nei reattori a fusione laser a CO2.





Vetri di silice fusa ottica al quarzo JGS1, JGS2, JGS3​​ 2








Vetro ottico al quarzo JGS1, JGS2, JGS3 Domande e risposte





D1: Qual è la differenza fondamentale tra JGS1, JGS2 e JGS3 di silice fuso?

A1: JGS1 : ottimizzato per i raggi UV profondi (trasmissione a 185 nm > 90%) e utilizzato nella litografia a semiconduttori.

JGS2 : Visore UV equilibrato (220-2500 nm) con contenuto moderato di OH, ideale per laser e sistemi di curatura.

JGS3 : Alta trasmissione IR (>85% @3,5 μm) e OH ultra-basso (5 ppm), critica per la comunicazione quantistica e l'imaging termico.





Q2: Quale materiale JGS è migliore per applicazioni laser?

A2: JGS2 (220-2500 nm, 150 ppm OH) gestisce laser da 1064 nm con bassa birefringenza.

JGS3 (260-3500 nm, 5 ppm OH) è preferito per i laser a CO2 ad alta potenza (10,6 μm) a causa della minima fluorescenza.
