Panoramica della Taglierina a Filo Diamantato Multiplo





Taglierina a Filo Diamantato Multiplo per SiC/Zaffiro/Materiali Fragili Ultra-Duri







La taglierina a filo diamantato multiplo è un'apparecchiatura di taglio di precisione e ad alta efficienza, progettata specificamente per materiali ultra-duri e fragili. Impiega la tecnologia di taglio parallelo utilizzando più fili diamantati per elaborare simultaneamente più pezzi. Questa macchina viene utilizzata principalmente per il taglio multi-wafer ad alta velocità, alta efficienza e alta precisione di materiali come carburo di silicio (SiC), nitruro di gallio (GaN), zaffiro, quarzo e ceramica, rendendola ideale per la produzione di massa nei settori dei semiconduttori, fotovoltaico e LED.





Rispetto alle taglierine a filo singolo, il sistema multi-filo aumenta significativamente la produttività consentendo da dozzine a centinaia di fette per operazione, mantenendo al contempo un'eccezionale accuratezza di taglio (±0,02 mm) e qualità della superficie (Ra <0,5 μm). Il suo design modulare supporta il caricamento automatico, la regolazione della tensione e il monitoraggio intelligente, soddisfacendo i requisiti di produzione industriale continua.








Dati Tecnici della Taglierina a Filo Diamantato Multiplo





Articolo



Parametro



Articolo



Parametro



Dimensione massima del pezzo (Materiale quadrato)



220×200×350(mm)



Motore principale



17,8kw×2



Dimensione massima del pezzo (Materiale circolare)



Φ205×350(mm)



Motore di cablaggio/radio



11,86kw×2



Spaziatura del mandrino (Diametro × Lunghezza × Quantità)



Φ250 ± 10 × 370 × 2 assi (mm)



Motore dell'elevatore del banco da lavoro



2,42kw×1



Asse principale



650mm



Motore oscillante del banco da lavoro



0,8kw×1



Velocità di funzionamento



1500m/min



Motore di disposizione



0,45kw×2



Diametro del filo diamantato



Φ0,12~Φ0,25(mm)



Motore di tensione



4,15kw×2



Velocità di sollevamento



225mm



Motore per malta



7,5kw×1



Velocità massima del banco da lavoro



±12deg



Stoccaggio



300L



Angolo di oscillazione



±3deg



Portata



200L/min



Frequenza di oscillazione



Circa 30 volte al minuto



Precisione del controllo della temperatura



±2℃



Stoccaggio



0,01~9,99mm/min



Tensione di alimentazione



3*35+2*10(mm²)



Portata



0,01~300mm/min



Alimentazione di aria compressa



0,4-0,6MPa



Dimensioni



3550×2200×3000(mm)



Peso



13500kg










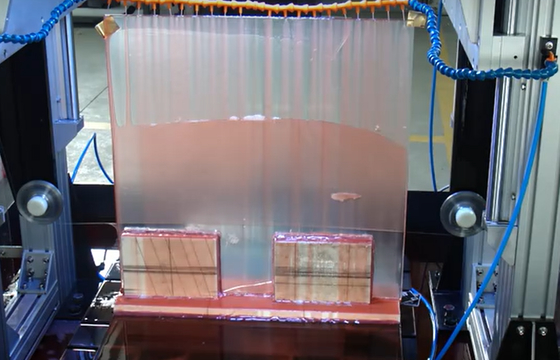

Principio di funzionamento della Taglierina a Filo Singolo Diamantato





I meccanismi operativi principali includono:

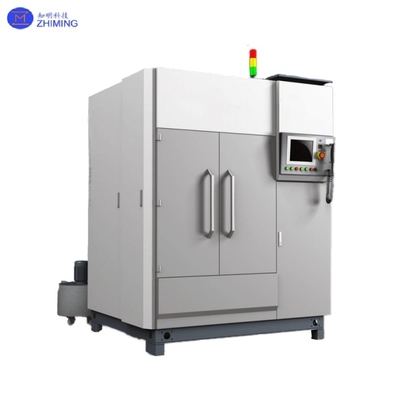

Macchina per il taglio con filo diamantato multi-filo per materiali fragili ultra-duri SiC/Zaffiro 0

1. Sistema di movimento sincronizzato multi-filo:

  • Decine o centinaia di fili diamantati funzionano in modo sincrono a velocità fino a 1500 m/min, azionati da ruote di guida, ottenendo il taglio del materiale tramite l'abrasione delle particelle di diamante.
  • Caratteristiche di controllo della tensione a circuito chiuso (regolabile 15-130 N) per garantire una tensione uniforme del filo, prevenendo rotture o deviazioni.



2. Sistema di alimentazione e posizionamento di precisione:

  • L'alimentazione del pezzo è controllata da servomotori ad alta precisione con guide lineari, ottenendo una precisione di posizionamento di ±0,005 mm.
  • L'allineamento visivo opzionale o l'impostazione utensile laser migliorano la precisione di taglio di forme complesse.



3. Gestione del raffreddamento e dei detriti:

  • Il refrigerante ad alta pressione (a base d'acqua o olio) lava la zona di taglio per ridurre l'impatto termico e rimuovere i detriti, riducendo al minimo la scheggiatura dei bordi.
  • Dotato di filtrazione multistadio per prolungare la durata del refrigerante.



4. Sistema di controllo intelligente:

  • I servocomandi B&R (tempo di risposta <1 ms) consentono regolazioni dinamiche in tempo reale di velocità, tensione e velocità di avanzamento.
  • Supporta l'archiviazione/richiamo dei parametri e il passaggio alla modalità specifica del materiale con un clic.








Caratteristiche principali della Taglierina a Filo Diamantato Multiplo



Macchina per il taglio con filo diamantato multi-filo per materiali fragili ultra-duri SiC/Zaffiro 1

1. Taglio multi-wafer ad alta produttività:

  • Velocità massima del filo di 1500 m/min con 50-200 fette per corsa (a seconda del materiale), aumentando la produttività di 5-10 volte rispetto ai sistemi a filo singolo.
  • Ottimizzato per SiC/GaN, ottenendo <100 μm di perdita di taglio e un utilizzo del materiale superiore del 40%.



2. Controllo di precisione e intelligenza:

  • Il sistema servo B&R garantisce una precisione di tensione di ±0,5 N per un taglio stabile su tutti i livelli di durezza del materiale.
  • HMI da 10 pollici visualizza i parametri in tempo reale (velocità, tensione, temperatura) e consente l'archiviazione delle ricette/il monitoraggio remoto.



3. Espandibilità modulare:

  • Sistemi di carico/scarico robotizzati opzionali per la produzione senza equipaggio.
  • Supporta il cambio del diametro del filo (φ0,12-0,45 mm) per la versatilità di lavorazione da grezzo a finitura.



4. Affidabilità di livello industriale:

  • Telaio in ghisa/forgiato ad alta resistenza con <0,01 mm di deformazione durante il funzionamento prolungato.
  • Ruote di guida e mandrini rivestiti in ceramica/carburo di tungsteno (durata >8000 ore).








Campi di applicazione della Taglierina a Filo Diamantato Multiplo



Macchina per il taglio con filo diamantato multi-filo per materiali fragili ultra-duri SiC/Zaffiro 2

1. Industria dei semiconduttori:

  • Taglio di wafer SiC: per substrati di inverter EV e moduli a ricarica rapida.
  • Taglio di wafer epitassiali GaN: dispositivi RF 5G e chip a microonde.



2. Fotovoltaico:

  • Taglio di lingotti di silicio mono/policristallino: velocità di 1200 m/min con <±10 μm di variazione di spessore.



3. LED e ottica:

  • Taglio di substrati di zaffiro: wafer epitassiali LED e coperture per fotocamere con <20 μm di scheggiatura dei bordi.



4. Ceramiche avanzate e R&S:

  • Taglio di ceramica di allumina/AlN: lavorazione di alta precisione per componenti termici aerospaziali.

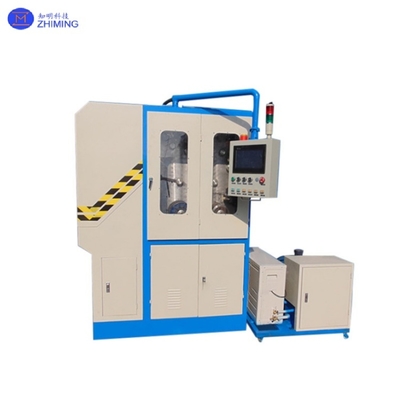

Macchina per il taglio con filo diamantato multi-filo per materiali fragili ultra-duri SiC/Zaffiro 3










Servizi di ZMSH





ZMSH è specializzata nella R&S, produzione e servizi tecnici di sistemi di taglio a filo diamantato multiplo, offrendo soluzioni integrate dalle apparecchiature all'elaborazione dei materiali per i clienti del settore dei semiconduttori. Le nostre seghe diamantate multi-filo ad alte prestazioni presentano design modulari in grado di tagliare multi-wafer ad alta efficienza di materiali fragili ultra-duri, tra cui lingotti SiC, barre di zaffiro e vetro al quarzo, raggiungendo velocità di taglio massime di 1500 m/min mantenendo al contempo la precisione entro ±0,02 mm attraverso sistemi di controllo della tensione intelligenti e servocomandi B&R. Offriamo servizi personalizzati su misura per diverse esigenze di elaborazione, che comprendono l'ottimizzazione dei parametri delle apparecchiature, lo sviluppo del processo di taglio e l'elaborazione a contratto per materiali speciali (ad esempio, substrati SiC di grandi dimensioni o componenti di zaffiro irregolari). Inoltre, il nostro team di supporto tecnico fornisce assistenza a ciclo completo, tra cui installazione/messa in servizio delle apparecchiature, formazione degli operatori, ottimizzazione dei processi e manutenzione post-vendita per garantire una transizione senza soluzione di continuità dalla fase pilota alla produzione di massa. Sia per i produttori di semiconduttori che per gli istituti di ricerca, offriamo soluzioni di taglio professionali adattate alle proprietà dei materiali (ad esempio, durezza, CTE) per ottimizzare sia l'efficienza di elaborazione che i tassi di rendimento.





Macchina per il taglio con filo diamantato multi-filo per materiali fragili ultra-duri SiC/Zaffiro 4








Domande e risposte sulla Taglierina a Filo Diamantato Multiplo





1. D: Qual è la velocità di taglio massima di una sega diamantata multi-filo per il carburo di silicio?
    R: Le seghe diamantate multi-filo avanzate raggiungono velocità di taglio fino a 1500 m/min per i wafer SiC con una precisione di ±0,02 mm.





2. D: Quanti wafer può tagliare simultaneamente una sega multi-filo rispetto a una a filo singolo?
    R: Le seghe multi-filo tagliano tipicamente 50-200 wafer per corsa (a seconda del materiale), offrendo una produttività da 5 a 10 volte superiore rispetto ai sistemi a filo singolo.
