Tubo in Zaffiro Lucido Monocristallino Al₂O₃ Componente Ottico

Polished Sapphire Tube Single Crystal Al₂O₃ Optical Component

Grande immagine :  Tubo in Zaffiro Lucido Monocristallino Al₂O₃ Componente Ottico

Dettagli:
Luogo di origine: Cina
Marca: ZMSH
Certificazione: rohs
Numero di modello: Tubo di zaffiro lucidato
Termini di pagamento e spedizione:
Quantità di ordine minimo: 25
Prezzo: by case
Imballaggi particolari: Pacchetto in lavanderia a 100 gradi
Tempi di consegna: 2-4 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000pcs al mese
Descrizione di prodotto dettagliata
Materiale: Cristallo singolo al₂o₃ Durezza (Mohs): 9
Temperatura massima: 1900 ° C. Trasmittanza @ 550nm: > 92%
Resistenza alla pressione: Mpa 100 Conduttività ermica: 35 W/m·K
Evidenziare:

tubo ottico in zaffiro lucido

,

componente monocristallino Al₂O₃

,

parte ottica in tubo di zaffiro



Panoramica dei Tubi in Zaffiro Lucidato







Componente Ottico Tubolare in Al₂O₃ Monocristallino di Zaffiro Lucidato

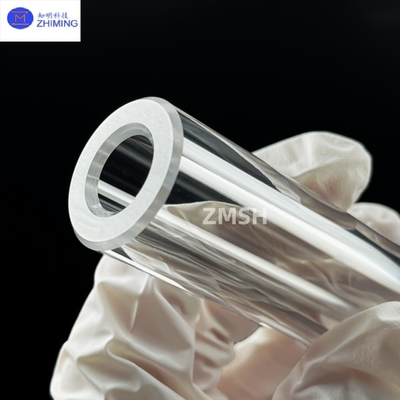

Tubo in Zaffiro Lucido Monocristallino Al₂O₃ Componente Ottico 0



I tubi in zaffiro lucidato sono componenti ottici tubolari trasparenti fabbricati con ossido di alluminio monocristallino ad alta purezza (α-Al₂O₃) attraverso lavorazione a freddo di precisione e lucidatura bilaterale. Il loro vantaggio principale risiede nella combinazione delle proprietà intrinseche del materiale zaffiro con tecniche di lavorazione avanzate per soddisfare le esigenze ambientali estreme di prestazioni ottiche, meccaniche e chimiche.





Punti salienti dei servizi di ZMSH:



  1. Personalizzazione completa: supporta diametri esterni da 2 a 300 mm, diametro interno da 0,1 a 25 mm e lunghezza da 5 a 320 mm, con tolleranza dello spessore della parete di ±0,01 mm. Sono realizzabili strutture complesse (ad esempio, gradini localizzati, fori praticati).
  2. Integrazione multi-materiale: offre tubi in zaffiro standard e strutture ibride (ad esempio, incapsulamento tungsteno-rame) insieme a rivestimenti multistrato (AR/HR/antiappannamento).
  3. Consegna rapida: dalla progettazione alla produzione di massa in 2-4 settimane, accogliendo prototipi di piccoli lotti e produzione su larga scala. Gli ordini urgenti possono essere accelerati a 7 giorni.








Tag: #Specifiche tecniche





Parametro



Tubo in Zaffiro Lucidato



Durezza (Mohs)



9



Temperatura massima



1900°C



Trasmittanza @550nm



>92%



Resistenza alla pressione

100 MPa



Conducibilità termica



35 W/m·K










Tag: #Caratteristiche principali





Proprietà dei materiali:

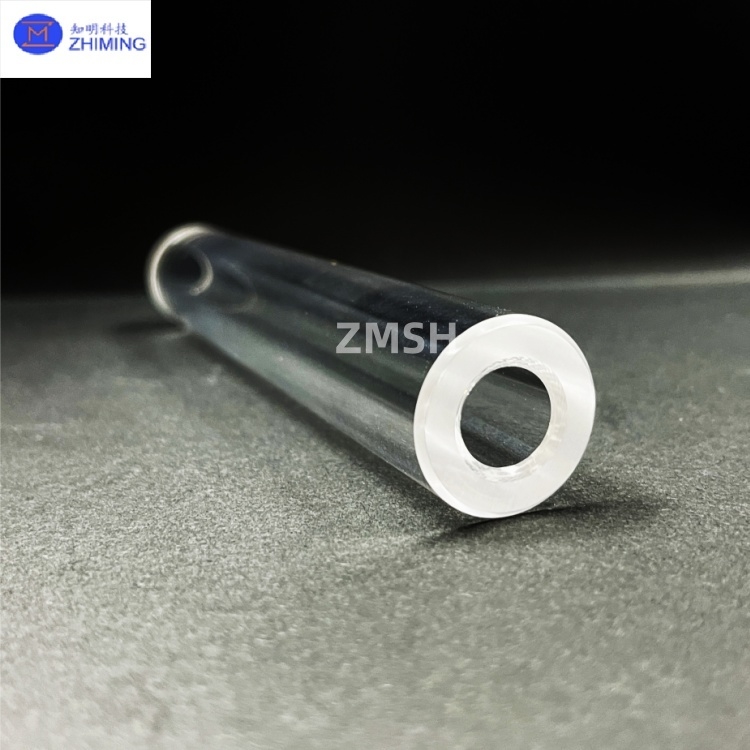

Tubo in Zaffiro Lucido Monocristallino Al₂O₃ Componente Ottico 1

  1. Durezza ultra-elevata: Durezza Mohs di 9 (seconda solo al diamante), 5 volte la resistenza ai graffi rispetto al quarzo e durata prolungata.
  2. Trasmissione a ampio spettro: Trasmissione a onda completa da 200 nm (UV) a 5,5 μm (medio-IR), con una trasmittanza della luce visibile >92% senza rivestimenti.
  3. Durata estrema:
  • Temperatura: punto di fusione di 2050°C, tolleranza a breve termine fino a 1900°C (ad esempio, osservazione di metalli fusi), uso a lungo termine fino a 1800°C.
  • Resistenza chimica: resiste ad acidi forti (eccetto HF), alcali e solventi organici; resiste a >1000 ore di immersione in acido/alcali.
  • Bassa espansione termica: coefficiente di 5,3×10⁻⁶/°C, <0,02% di deformazione da -200°C a 800°C.







Caratteristiche dei tubi in zaffiro lucidato:



  1. Precisione di lavorazione dei tubi in zaffiro lucidato: Rugosità superficiale Ra <0,5 nm (lucidatura bilaterale), errore di concentricità <0,02 mm, errore di perpendicolarità <0,01 mm.
  2. Miglioramenti funzionali:
  • Opzioni di rivestimento dei tubi in zaffiro lucidato: rivestimenti antiriflesso (AR), ad alta riflessione (HR), idrofobici/oleofobici e conduttivi (ITO/metallo).
  • Incapsulamento dei tubi in zaffiro lucidato: flange metalliche (acciaio inossidabile 316L) e substrati ceramici (AlN) per interfacce sottovuoto/alta pressione.








 Tag: #Applicazione

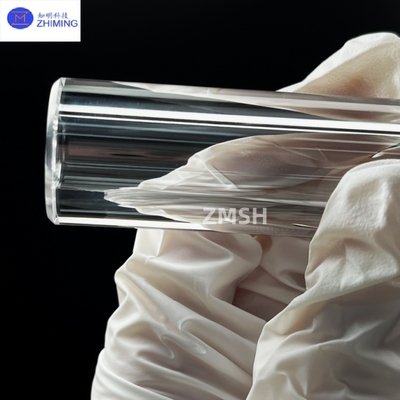

Tubo in Zaffiro Lucido Monocristallino Al₂O₃ Componente Ottico 2





① Produzione di semiconduttori:

  • Lavorazione dei wafer: I tubi in zaffiro lucidato agiscono come tubi di erogazione del gas nelle apparecchiature MOCVD, garantendo il trasporto di gas ad alta purezza in ambienti di incisione ad alta temperatura.Sistemi laser: finestre di uscita laser UV (trasmittanza 266 nm 95%), che tollerano densità di energia a livello di kW.
  • ② Medico e Biotech:



Endoscopi:

  • I tubi in zaffiro lucidato sono autoclavabili a 134°C/30 min con superfici biocompatibili per la chirurgia minimamente invasiva.2. Tubi in zaffiro Componenti tubolari personalizzati 99,999% Al₂O₃ 80%-90% Trasmittanza per catetere endoscopico③ Industriale ed Energia:
  • Monitoraggio ad alta temperatura:



I tubi in zaffiro lucidato sono in osservazione in tempo reale in forni per metalli fusi e reattori per semiconduttori, resistendo a temperature superiori a 1000°C e gas corrosivi.

  • Esplorazione petrolifera: finestre per sensori di fondo pozzo resistenti alla corrosione da H₂S e alla pressione di 100 MPa.④ Strumenti ottici e di precisione:Risonatori laser: componenti del percorso ottico che riducono la perdita di energia a 0,1 dB/cm, migliorando l'efficienza del laser.
  • Imaging a infrarossi:

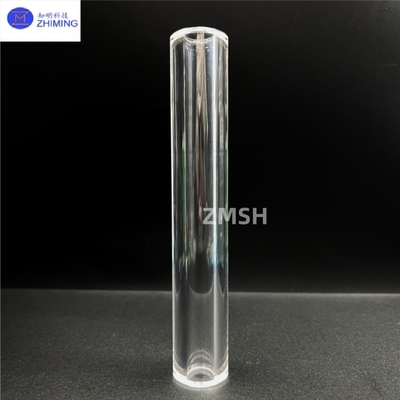

Tubo in Zaffiro Lucido Monocristallino Al₂O₃ Componente Ottico 3

I tubi in zaffiro lucidato sono finestre per imaging termico con trasmittanza mid-IR >90% per immagini più chiare.

  • ⑤ Aerospaziale e Difesa:
  • Ottica satellitare: 2. Tubi in zaffiro Componenti tubolari personalizzati 99,999% Al₂O₃ 80%-90% Trasmittanza per catetere endoscopico<2% di perdita di trasmittanza).



Guida missilistica: finestre di rilevamento a infrarossi che sopravvivono al riscaldamento aerodinamico a >1000°C.

  • ⑥ Elettronica di consumo:2. Tubi in zaffiro Componenti tubolari personalizzati 99,999% Al₂O₃ 80%-90% Trasmittanza per catetere endoscopicoI tubi in zaffiro lucidato sono rivestimenti per lenti antigraffio (spessore 0,3–1 mm) per display curvi.Dispositivi indossabili: tubi di protezione per sensori di grado militare che superano i test di caduta MIL-STD-810G.
  • Zaffiro consigliato



Tubi Lucidati

  • 1. Tubo in zaffiro AL2O3 Lucidatura di dimensioni personalizzate Alta durezza Trasparenza2. Tubi in zaffiro Componenti tubolari personalizzati 99,999% Al₂O₃ 80%-90% Trasmittanza per catetere endoscopicoTubi in Zaffiro Lucidato
  • Domande e risposte








Q1: Quali sono i principali vantaggi dei tubi in zaffiro lucidato?A1: I tubi in zaffiro lucidato offrono estrema durezza (Mohs 9), resistenza alle alte temperature di 1900°C ed eccellente stabilità chimica, rendendoli ideali per ambienti difficili come la produzione di semiconduttori e l'aerospaziale.





Tubo in Zaffiro Lucido Monocristallino Al₂O₃ Componente Ottico 4







A1: Sono fondamentali nella lavorazione dei semiconduttori (camere di incisione), negli endoscopi medici e nei sistemi laser industriali grazie alla loro trasparenza e durata.


Tubo in Zaffiro Lucido Monocristallino Al₂O₃ Componente Ottico 5










Tag: # Tubo in zaffiro lucidato





, #

Al₂O₃ monocristallino




, #

Componenti ottici, #Componente ottico tubolare
