Macchina di taglio a filo di diamante a tre stazioni e a filo singolo per la ceramica di zaffiro

Macchina di taglio a filo di diamante a tre stazioni e a filo singolo per la ceramica di zaffiro

Marchio:	ZMSH
Numero di modello:	Macchina di taglio a filo di diamante a tre stazioni a filo singolo
MOQ:	3
prezzo:	by case
Tempo di consegna:	3-6 mesi
Condizioni di pagamento:	t/t

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

rohs

Modello:

Macchine di taglio a linea singola a tre stazioni di diamanti

Velocità di avanzamento del filo:

1000 (MIX) m/min

Diametro del filo di diamante:

0.25-0.48mm

Precisione di taglio:

0.01 mm

Serbatoio dell'acqua:

150L

Angolo di oscillazione:

±10°

Stazione di lavoro:

Imballaggi particolari:

Pacchetto in lavanderia a 100 gradi

Capacità di alimentazione:

1000 pezzi al mese

Evidenziare:

Macchina di taglio a filo singolo a tre stazioni

Macchine per il taglio della ceramica di zaffiro

Macchine per il taglio di fili singoli in ceramica zaffiro

Descrizione di prodotto

La sincronizzazione degli assi X/Y/Z consente la rotazione a 360° e l'inclinazione di ±15° del pezzo per geometrie complesse.Introduzione all'attrezzatura

Macchina da taglio a filo diamantato a stazione tripla a filo singolo per ceramiche di zaffiroMacchina da taglio a filo diamantato a stazione tripla a filo singolo per ceramiche di zaffiro

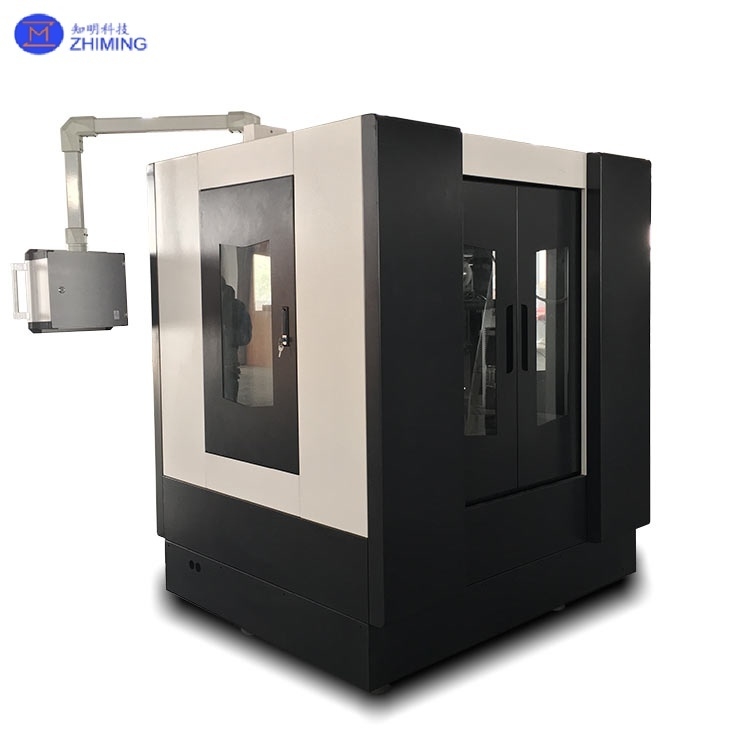

La macchina da taglio a filo diamantato a stazione tripla a filo singolo è un sistema di elaborazione collaborativa a più stazioni progettato per il taglio ad alta precisione e ad alta efficienza di materiali duri e fragili come zaffiro, giada e ceramica. I suoi componenti principali includono:
Layout a tre stazioni: Zone separate per il taglio, l'avvolgimento/rilascio del filo e il funzionamento/manutenzione migliorano la sicurezza operativa e la continuità.
Sistema servoassistito: I servomotori controllano l'avvolgimento, la tensione e l'alimentazione del filo, garantendo una precisione di movimento di ±0,01 mm.
Controllo della tensione a circuito chiuso: Monitoraggio e regolazione in tempo reale della tensione del filo (0,1–1,0 MPa) per prevenire la rottura.

Funzionalità intelligenti: Connettività cloud integrata e monitoraggio remoto per la manutenzione predittiva e gli avvisi di guasto.

Specifiche tecniche della macchina da taglio a filo diamantato a stazione tripla a filo singolo	Modello
Macchina da taglio a filo singolo diamantato a tre stazioni	Dimensione massima del pezzo
600*600mm	Velocità di corsa del filo
1000 (MIX) m/min	Diametro del filo diamantato
0,25-0,48 mm	Capacità di stoccaggio del filo della ruota di alimentazione
20 km	Intervallo di spessore di taglio
0-600 mm	Precisione di taglio
0,01 mm	Corsa di sollevamento verticale della postazione di lavoro
800 mm	Metodo di taglio
Il materiale è fermo e il filo diamantato oscilla e scende	Velocità di avanzamento del taglio
0,01-10 mm/min (in base al materiale e allo spessore)	Serbatoio dell'acqua
150L	Fluido di taglio
Fluido di taglio ad alta efficienza antiruggine	Angolo di oscillazione
±10°	Velocità di oscillazione
25°/s	Tensione di taglio massima
88,0 N (Imposta l'unità minima 0,1 n)	Profondità di taglio
200~600 mm	Realizzare piastre di collegamento corrispondenti in base all'intervallo di taglio del cliente
-	Postazione di lavoro
3	Alimentazione
Trifase a cinque fili AC380V/50Hz	Potenza totale della macchina utensile
≤32kw	Motore di cablaggio
1*2kw	Motore di cablaggio
1*2kw	Motore di oscillazione del banco da lavoro
0,4*6kw	Motore di controllo della tensione
4,4*2kw	Motore di rilascio e raccolta del filo
5,5*2kw	Dimensioni esterne (compreso il box del braccio oscillante)
485921902184mm	Dimensioni esterne (compreso il box del braccio oscillante)
485921902184mm	Peso della macchina

3600ka

Principio di funzionamento della macchina da taglio a filo diamantato a stazione tripla a filo singolo

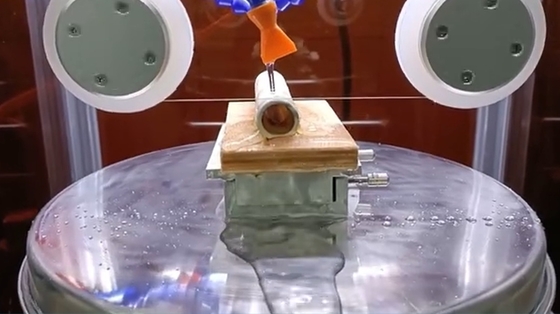

La macchina funziona tramite rettifica dinamica del filo diamantato + sincronizzazione a tre stazioni:

1. Ciclo del filo:
Il filo diamantato (diametro 0,25–0,48 mm) si avvolge su un cabestano, muovendosi reciprocamente a 1000 m/min per generare traiettorie di rettifica.

Operazioni alternate a tre stazioni: il taglio procede in una zona mentre le altre gestiscono il carico/scarico, riducendo al minimo i tempi di inattività.

2. Alimentazione del materiale:
Il banco da lavoro si muove verticalmente (corsa di 800 mm) a 400–1200 mm/h, oppure il filo preme attivamente contro il pezzo.

Operazioni alternate a tre stazioni: il taglio procede in una zona mentre le altre gestiscono il carico/scarico, riducendo al minimo i tempi di inattività.

3. Coordinamento multi-asse:

La sincronizzazione degli assi X/Y/Z consente la rotazione a 360° e l'inclinazione di ±15° del pezzo per geometrie complesse.Macchina da taglio a filo diamantato a stazione tripla a filo singolo

Caratteristiche principali e vantaggi

Caratteristica

Descrizione

Parametri tecnici/Esempi

Precisione ultra elevata

I servomotori + le viti a sfera garantiscono una precisione di ±0,01 mm

Dimensioni del pezzo: ø600×600 mm

Alta efficienza

L'elaborazione parallela a tre stazioni aumenta la produttività del 200%

Velocità di taglio: 400–1200 mm/h

Basso danno

La tensione pneumatica (0–1 MPa) + il movimento oscillatorio riducono la scheggiatura dei bordiScheggiatura dei bordi dello zaffiro

<3 μm

Controlli intelligenti

PLC + touchscreen per programmi preimpostati, rilevamento delle interruzioni e manutenzione cloud

Avvisi di anomalie di tensione

Eco-compatibileI lubrificanti a base d'acqua riducono la polvere; rumore

<70 dB

Conforme agli standard RoHS

Compatibilità dei materiali

Elabora materiali ≤ durezza Mohs 9,5 (ad es. SiC: Mohs 9,2)

Zaffiro, giada, ceramicaMacchina da taglio a filo diamantato a stazione tripla a filo singolo A

pplicazioni

1. Semiconduttori e fotovoltaico:
Taglio di wafer di silicio: squadratura/affettatura di lingotti di silicio monocristallino/policristallino (50–300 μm) per celle solari e circuiti integrati.Elaborazione di wafer SiC: wafer SiC ad alta purezza per dispositivi di alimentazione EV,

<10% di perdita di materiale.

2. Ceramiche e pietre preziose:
Substrati di zaffiro: taglio di schermi LED e smartphone con uniformità di spessore di ±0,02 mm.Ceramiche di zirconia: piastre posteriori e strumenti per telefoni cellulari con Ra

<1,6 μm di rugosità superficiale.

3. Compositi e metalli:Compositi in fibra di carbonio: taglio di componenti aerospaziali con
<5% di rottura delle fibre.

Leghe di titanio: lavorazione di dispositivi medici (larghezza del taglio 0,1–0,3 mm).

4. Biomedicale e ricerca:
Impianti ortopedici: affettatura di articolazioni dell'anca e campioni dentali senza danni termici.

Sezioni sottili geologiche: fette minerali da 0,2–2 mm che preservano la struttura originale.

Domande frequenti sulla macchina da taglio a filo diamantato a stazione tripla a filo singolo

1. D: Cosa rende le macchine da taglio a filo diamantato a stazione tripla a filo singolo ideali per le applicazioni industriali?

A: Il controllo della tensione a circuito chiuso e la sincronizzazione servoassistita garantiscono una precisione di ±0,01 mm e un aumento dell'efficienza del 200% per il taglio di zaffiro, ceramica e materiali duri e fragili.

2. D: In che modo una taglierina a filo diamantato a tre stazioni riduce gli sprechi di materiale?

A: Il suo flusso di lavoro a più stazioni riduce al minimo i tempi di inattività alternando taglio, carico e scarico, mentre il movimento oscillatorio ottimizza l'utilizzo del materiale per la produzione di wafer sottili.Tag: #Macchina da taglio a filo diamantato a stazione tripla a filo singolo, #
