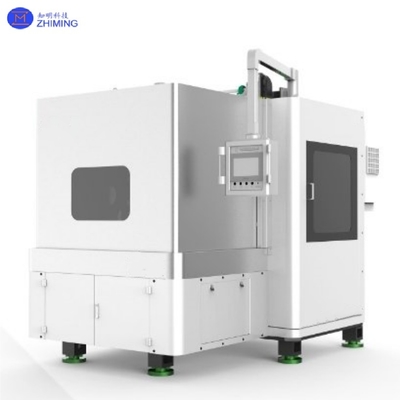

Macchina da taglio a doppia stazione a filo diamantato singolo/multiplo per la lavorazione di materiali in zaffiro/SiC
La macchina da taglio a doppia stazione a filo diamantato singolo/multiplo è un'apparecchiatura fondamentale per la lavorazione di precisione di materiali fragili. Utilizzando il movimento alternativo ad alta velocità del filo diamantato (filo d'acciaio rivestito con particelle di carburo di silicio/ossido di alluminio) e l'abrasione relativa con i pezzi, si ottiene un taglio accurato di materiali duri. Il design "a doppia stazione" consente l'alloggiamento simultaneo di due supporti per pezzi (o operazioni alternate), migliorando significativamente l'efficienza produttiva. È ampiamente utilizzato per la squadratura, l'affettatura e la sagomatura di precisione di materiali come wafer di semiconduttori, zaffiro, carburo di silicio (SiC), ceramica, quarzo e metalli preziosi.
Questa macchina integra sistemi di controllo servo, regolazione della tensione e tecnologie di taglio oscillante, bilanciando efficienza e precisione. Serve come strumento fondamentale in settori come il fotovoltaico, i semiconduttori e la produzione avanzata.
Specifiche tecniche della macchina segatrice a filo diamantato singolo/multiplo
| Parametro |
Specifiche |
| Progetto |
Segatrice a filo singolo/multiplo |
| Dimensione massima del pezzo |
ø 320*430mm |
| Diametro del rivestimento del rullo principale |
ø 210*450mm (cinque rulli principali) |
| Velocità di corsa del filo |
1000 (MIX) m/min |
| Diametro del filo diamantato |
0,2-0,37 mm |
| Capacità di stoccaggio del filo della ruota di alimentazione |
20 (0,25 mm) diametro del filo diamantato/km |
| Intervallo di spessore di taglio |
1,5-80 mm |
| Precisione di taglio |
0,01 mm |
| Corsa di sollevamento verticale della postazione di lavoro |
350 mm |
| Metodo di taglio |
Il banco di lavoro oscilla verso l'alto, ma la posizione del filo diamantato rimane invariata |
| Velocità di avanzamento del taglio |
0,01-10 mm/min |
| Serbatoio dell'acqua |
300L |
| Fluido di taglio |
Fluido di taglio ad alta efficienza antiruggine |
| Angolo di oscillazione |
±8° |
| Velocità di oscillazione |
0,83°/s |
| Tensione di taglio massima |
100N (Imposta unità minima 0,1N) |
| Profondità di taglio |
430 mm |
| Postazione di lavoro |
2 |
| Alimentazione |
Trifase a cinque fili AC380V/50Hz |
| Potenza totale dell'utensile |
≤52kW |
| Motore principale |
7,5*3kW |
| Motore di cablaggio |
0,75*2kW |
| Motore di oscillazione del banco di lavoro |
1,3*2kW |
| Motore di controllo della tensione |
4,4*2kW |
| Motore di rilascio e raccolta del filo |
5,5*2kW |
| Dimensioni esterne (esclusa la scatola del braccio oscillante) |
2310*2660*2893mm |
| Dimensioni esterne (compresa la scatola del braccio oscillante) |
2310*2660*2893mm |
| Peso della macchina |
6000 kg |

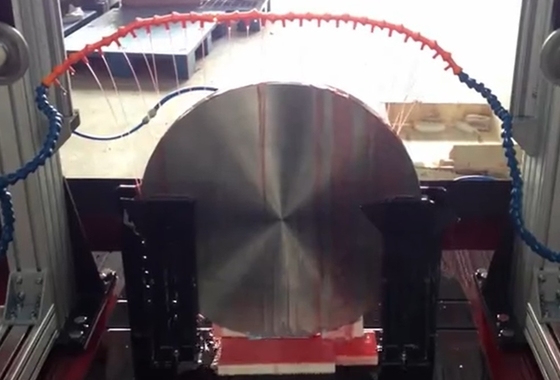

Principio di funzionamento della macchina segatrice a filo diamantato singolo/multiplo
La logica operativa ruota attorno a "abrasione del filo diamantato + avanzamento del pezzo":
1. Ricircolo del filo diamantato:
- Un cappio rotante ad alta velocità aziona il filo diamantato con un movimento lineare alternativo (o ricircolo unidirezionale).
- Il filo è teso da ruote di tensione (a molla o pneumatiche) per formare una rete di taglio stabile.
2. Avanzamento del pezzo:
- I servomotori controllano il supporto del pezzo (uno nella configurazione a doppia stazione) per spostarsi verso il filo diamantato a velocità costante, o viceversa, generando un'abrasione relativa per il taglio.
3. Commutazione a doppia stazione:
- Dopo aver completato un pezzo, la macchina passa automaticamente all'altro supporto, consentendo un funzionamento continuo senza tempi di inattività.
4. Tecnologie chiave:
- Taglio oscillante: i modelli utilizzano un banco di lavoro oscillante ±8° per garantire un contatto uniforme del filo e una migliore planarità della superficie.
- Controllo della tensione: i sensori monitorano la tensione del filo in tempo reale, prevenendo lo slittamento o la rottura.
Caratteristiche principali della macchina segatrice a filo diamantato singolo/multiplo
|
Oscillatori a cristallo: affettatura ad alta precisione per sensori e telecomunicazioni.Caratteristica
|
|
|
Descrizione
|
|
|
Alta efficienza
|
Il design a doppia stazione raddoppia la capacità produttiva; le alte velocità del filo riducono i tempi di taglio.
|
|
Alta precisione
|
Servomotori + viti a sfera garantiscono una precisione di ±0,01 mm; la modalità oscillante riduce al minimo le bave superficiali.
|
|
Flessibilità
|
Supporta la commutazione filo singolo/multiplo e velocità di avanzamento regolabili (0,01–10 mm/min).Eco-compatibilità
|
|
Utilizza fluidi di taglio a base d'acqua per ridurre
|
polvere e rumore.
|
Stabilità
Le strutture in fusione migliorano la rigidità; la funzione di ripresa previene il rifiuto del pezzo.
Applicazioni della macchina segatrice a filo diamantato singolo/multiplo
- La macchina è parte integrante della lavorazione di materiali duri in tutti i settori:
- 1. Semiconduttori e fotovoltaico:
Oscillatori a cristallo: affettatura ad alta precisione per sensori e telecomunicazioni.
Profilatura dei bordi: garantisce uno spessore uniforme per i substrati LED e i moduli solari.
Lavorazione dello zaffiro: affettatura per display LED e schermi di smartphone.
- Carburo di silicio (SiC): taglio di precisione per dispositivi di alimentazione EV, riducendo al minimo gli sprechi di materiale.
- 3. Quarzo e vetro ottico:
Oscillatori a cristallo: affettatura ad alta precisione per sensori e telecomunicazioni.
Componenti ottici: taglio di lenti e prismi per evitare difetti superficiali.
Metalli preziosi: taglio di oro/platino per gioielli, riducendo gli scarti.
Magneti a terre rare: affettatura NdFeB per motori e sensori.
FAQ della macchina segatrice a filo diamantato singolo/multiplo
1. D: Come funziona una macchina da taglio a doppia stazione a filo diamantato?
R: Utilizza il ricircolo del filo diamantato (movimento alternativo) e il design a doppia stazione per consentire il taglio continuo e il cambio di materiale, riducendo al minimo i tempi di inattività.
2. D: Quali sono i principali vantaggi delle macchine da taglio a doppia stazione a filo diamantato? R: Alta efficienza (elaborazione parallela a doppia stazione) e precisione (precisione di ±0,01 mm) per il taglio di materiali fragili come wafer di silicio e ceramica.Tag: #Macchina segatrice a filo diamantato singolo/multiplo,
