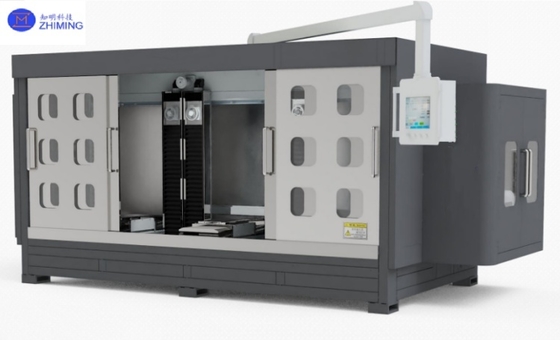

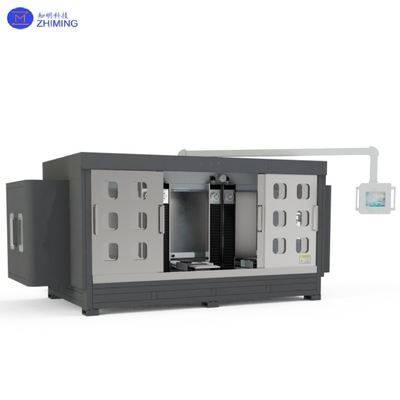

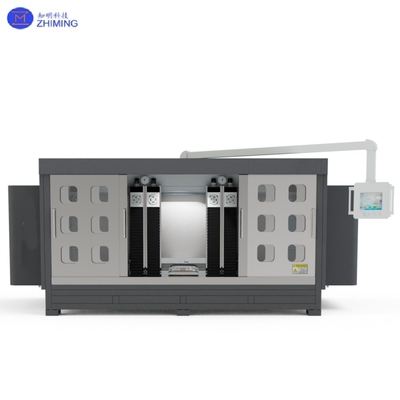

Macchina da taglio a filo diamantato a tre stazioni e filo singolo per la lavorazione di SiC/Zaffiro/Silicio
La macchina da taglio a filo diamantato a tre stazioni e filo singolo è un sistema di lavorazione di precisione completamente automatizzato, progettato specificamente per la lavorazione di materiali duri e fragili altamente complessi. Caratterizzata da un design modulare, integra tre postazioni di lavoro indipendenti per sgrossatura, finitura di precisione e lucidatura. Dotata di una struttura a portale ad alta rigidità e di un sistema di azionamento a motore lineare di grado nanometrico (accuratezza di posizionamento ripetuto ±0,5μm), la macchina utilizza un singolo filo diamantato (diametro 0,1-0,3 mm) per completare sequenzialmente la lavorazione multi-processo, consentendo una produzione di precisione one-stop dal grezzo al prodotto finito. È particolarmente adatta per scenari di processo di fascia alta che richiedono taglio di forme speciali, lavorazione di wafer ultrasottili e basso danneggiamento superficiale, supportando in modo completo le esigenze di lavorazione di precisione per materiali semiconduttori e optoelettronici, tra cui silicio, carburo di silicio (SiC), zaffiro e quarzo.
Specifiche tecniche della macchina da taglio a filo diamantato a tre stazioni e filo singolo
| Modello |
Macchina da taglio a filo singolo diamantato a tre stazioni |
| Dimensione massima del pezzo |
600*600mm |
| Velocità di corsa del filo |
1000 (MIX) m/min |
| Diametro del filo diamantato |
0,25-0,48 mm |
| Capacità di stoccaggio del filo della ruota di alimentazione |
20 km |
| Intervallo di spessore di taglio |
0-600 mm |
| Precisione di taglio |
0,01 mm |
| Corsa di sollevamento verticale della postazione di lavoro |
800 mm |
| Metodo di taglio |
Il materiale è fermo e il filo diamantato oscilla e scende |
| Velocità di avanzamento del taglio |
0,01-10 mm/min (in base al materiale e allo spessore) |
| Serbatoio dell'acqua |
150L |
| Fluido di taglio |
Fluido di taglio ad alta efficienza antiruggine |
| Angolo di oscillazione |
±10° |
| Velocità di oscillazione |
25°/s |
| Tensione di taglio massima |
88,0 N (Impostare l'unità minima 0,1 n) |
| Profondità di taglio |
200~600 mm |
| Realizzare piastre di collegamento corrispondenti in base all'intervallo di taglio del cliente |
- |
| Postazione di lavoro |
3 |
| Alimentazione |
Trifase a cinque fili AC380V/50Hz |
| Potenza totale dell'utensile |
≤32kw |
| Motore principale |
1*2kw |
| Motore di cablaggio |
1*2kw |
| Motore di oscillazione del banco da lavoro |
0,4*6kw |
| Motore di controllo della tensione |
4,4*2kw |
| Motore di rilascio e raccolta del filo |
5,5*2kw |
| Dimensioni esterne (escluso il box del bilanciere) |
4859*2190*2184mm |
| Dimensioni esterne (compreso il box del bilanciere) |
4859*2190*2184mm |
| Peso della macchina |
3600ka |

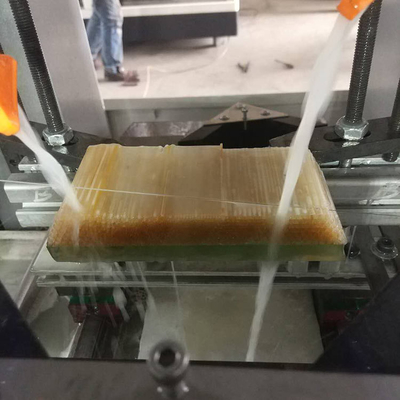

Principio di funzionamento della macchina da taglio a filo diamantato a tre stazioni e filo singolo
1. Funzionamento collaborativo a tre stazioni:
- Stazione A (Sgrossatura): Taglio ad alta velocità (1-2 m/s) per una rapida sagomatura, lasciando un margine di 0,05 mm.
- Stazione B (Finitura di precisione): Rifinitura di precisione a bassa velocità (0,5 m/s) con una precisione fino a ±0,01 mm.
- Stazione C (Lucidatura): La lucidatura chimico-meccanica (CMP) o il trattamento laser raggiungono una rugosità superficiale Ra<0,2μm.
2. Sistema di controllo intelligente:
- La sincronizzazione basata su PLC garantisce transizioni di processo senza soluzione di continuità.
- Il posizionamento tramite visione artificiale (accuratezza di 5μm) calibra automaticamente i percorsi di taglio.
Caratteristiche e materiali compatibili della macchina da taglio a filo diamantato a tre stazioni e filo singolo
|
Caratteristica
|
Descrizione
|
Caratteristiche del materiale
|
|
Integrazione a tre processi
|
Riduce la movimentazione del pezzo, abbassando il tasso di contaminazione del 90%
|
Silicio (wafer ultrasottili <50μm), SiC (alta durezza)
|
|
Taglio di forme speciali ad alta precisione
|
Supporta forme complesse (archi/smussi) con accuratezza del profilo ±0,02 mm
|
Zaffiro (grado ottico), quarzo (bassa espansione termica)
|
|
Controllo adattivo della tensione
|
Regolazione in tempo reale della tensione del filo (20-50 N) previene la rottura
|
Ceramiche (AlN/Al₂O₃), substrati compositi
|
|
Compatibilità multi-materiale
|
Passaggio rapido dei parametri per diversi materiali
|
Cristalli speciali (LiNbO₃), diamante CVD
|
Macchina da taglio a filo diamantato a tre stazioni e filo singoloVantaggi tecnici
- Efficienza: L'elaborazione continua a tre stazioni riduce il tempo di ciclo del 40%.
- Qualità: La stazione di lucidatura raggiunge uno strato di danneggiamento superficiale <10 nm, migliorando le prestazioni del dispositivo del 20%.
- Flessibilità: Il funzionamento indipendente della stazione si adatta alle esigenze di ricerca e sviluppo e di piccoli lotti.
- Intelligenza: Monitoraggio dei dati IoT con monitoraggio in tempo reale della forza di taglio e della temperatura.
Macchina da taglio a filo diamantato a tre stazioni e filo singoloaree di applicazione principali
1. Produzione di dispositivi di alimentazione a semiconduttore:
- Lavorazione di trincee SiC MOSFET: La collaborazione a tre stazioni prima sgrossa i profili delle trincee, quindi rifinisce con precisione le pareti laterali (tolleranza angolare ±0,1°) e infine lucida per ottenere una rugosità superficiale della trincea Ra<10 nm, migliorando significativamente le prestazioni di commutazione.
- Taglio di wafer IGBT ultrasottili: Per wafer di silicio <50μm di spessore, la tecnologia di taglio composito "discendente + oscillante" controlla la scheggiatura a 99,8% di resa.
2. Componenti ottici per l'elettronica di consumo:
- Lavorazione di coperture in zaffiro curve 3D: Sgrossa i contorni di base, rifinisce con precisione le superfici curve (raggio R0,5 mm±0,01 mm) e lucida per ottenere una trasmittanza >93% per i moduli fotocamera degli smartphone e gli schermi degli smartwatch.
- Fabbricazione di micro-array di prismi: Lavora strutture prismatiche a livello di micron (profondità 50-200μm) su vetro al quarzo, garantendo un errore di passo dell'array <1μm.
3. Ricerca avanzata e ingegneria speciale:
- Lavorazione di materiali per finestre di dispositivi a fusione: Taglio di forme speciali di diamante CVD (spessore 0,3-1 mm) evita la grafitizzazione, mantenendo una conducibilità termica >2000 W/m·K.
- Componenti di protezione termica in ceramica aerospaziale: Il taglio di microcanali (larghezza 0,1 mm/profondità 1 mm) su substrati AlN raggiunge una rugosità della parete del canale Ra<0,1μm, riducendo la resistenza del fluido.
Domande frequenti sulla macchina da taglio a filo diamantato a tre stazioni e filo singolo
1. D: Quali sono i vantaggi del taglio a filo diamantato a 3 stazioni?
R: Combina sgrossatura, finitura di precisione e lucidatura in un unico sistema, riducendo i tempi di lavorazione del 40% e migliorando la qualità della superficie (Ra<0,2μm).
2. D: Quali materiali possono essere lavorati con questa macchina?
R: Materiali duri/fragili come SiC, zaffiro, silicio, quarzo e ceramiche con precisione ±0,01 mm.
