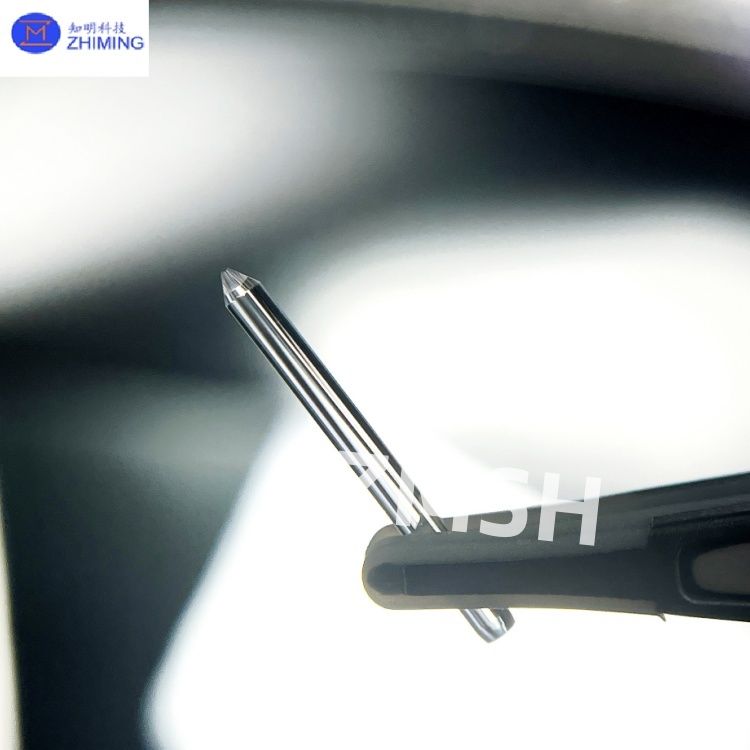

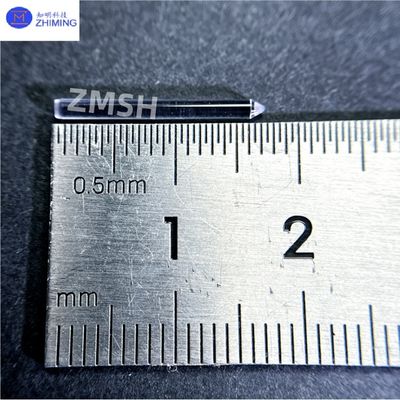

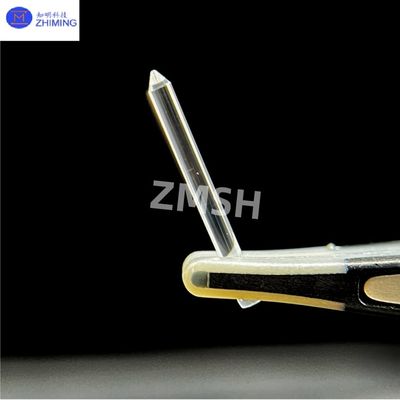

Barre di zaffiro Barre a cono leggere Aghi di scarica di zaffiro Specializzati per apparecchiature a semiconduttore
Gli aghi a scarica di zaffiro sono componenti ottici specializzati fabbricati da ossido di alluminio monocristallino di alta purezza (purezza Al2O3 ≥99,99%). In qualità di produttore professionale di componenti ottici, ZMSH mantiene linee di produzione complete per la crescita dei cristalli, la lavorazione di precisione e la deposizione dei rivestimenti. I prodotti sono fabbricati utilizzando la tecnologia avanzata EFG (Edge-defined Film-fed Growth), che presenta un'eccezionale uniformità ottica assiale e una consistenza dell'indice di rifrazione radiale. Il design conico unico consente funzioni efficienti di accoppiamento, espansione o messa a fuoco del fascio, rendendolo un componente critico nei sistemi ottici avanzati.
Parametri tecniciaghi di scarico di zaffiro
|
Categoria dei parametri
|
Specificità
|
|
Dimensioni
|
Diametro di ingresso Φ0,5-10 mm, diametro di uscita Φ1-25 mm, lunghezza 10-200 mm
|
|
Materiale
|
Purezza di Al2O3 ≥ 99,99%
|
|
Orientazione cristallina
|
Discorrenza di orientamento dell'asse C/<1120> ± 0,5°, personalizzabile per altri orientamenti
|
|
Opzioni di rivestimento
|
Anti-riflesso UV (200-400nm), banda larga IR (3-5μm), alta riflessione (>98%@10,6μm)
|
|
Prestazioni ottiche
|
Apertura numerica NA 0,15-0,22 (regolabile), perdita di trasmissione < 0,1 dB/cm@1550nm
|
Caratteristiche principaliaghi di scarico di zaffiro
1Performance ottica superiore:Intervallo di lunghezza d'onda operativa 0,17-5,5 μm (UV profondo a IR medio), aghi di scarica in zaffiro con trasmissione ≥ 85% a 633 nm dopo lucidatura a doppio lato
2- Eccellente stabilità termica:Coefficiente di espansione termica di soli 5,3×10−6/K (RT a 1000°C), aghi di scarico di zaffiro sono in grado di resistere all'irradiazione laser ad alta potenza
3- Resistenza meccanica eccezionale:Durezza di Mohs di 9, resistenza alla flessione superiore a 700 MPa
4Qualità superficiale eccezionale:Gli aghi di scarico di zaffiro garantiscono una bassa perdita di luce
5Controllo geometrico di precisione:Tolleranza dell'angolo di conificazione rigorosamente mantenuta entro ±0,5°, perpendicolarità della superficie terminale <5 arc-min
Applicazioni primarie diaghi di scarico di zaffiro
1Tecnologia laser
- Sistemi di modellazione del fascio per laser ad alta potenza, aghi di scarica di zaffiro convertono i fasci gaussiani in fasci piatti con > 90% di uniformità
- Convertitori di modalità per laser a fibra, migliorando significativamente la qualità del fascio
2Comunicazione in fibra ottica
- Dispositivi di conversione di modalità nei moduli ottici 400G, che riducono efficacemente la dispersione della trasmissione
- I sistemi di accoppiamento delle pompe per EDFA (amplificatori di fibre dopate con erbio) e gli aghi di scarico di zaffiro migliorano l'efficienza della conversione energetica
3. Dispositivi biomedici
- Componenti di guida luminosa di base per endoscopi di fascia alta, aghi di scarico di zaffiro resistenti alla sterilizzazione in autoclave
- Elementi ottici chiave nei sistemi OCT (Optical Coherence Tomography)
4. Strumenti di ispezione industriale
- Interfacce di ingresso ottiche per spettrometri, migliorando l'efficienza della raccolta dei segnali
- Componenti di guida luminosa per sistemi di ispezione visiva di precisione
Servizi della ZMSH diaghi di scarico di zaffiro
La ZMSH fornisce un' ampiaaghi di scarico di zaffirosoluzioni:
- Fabbricazione su misura: supporto per dimensioni speciali e geometrie complesse, compresi i coni asimetrici
- Macchinari di precisione: dotati di apparecchiature di rettifica e lucidatura di altissima precisione per la qualità superficiale a livello nanometrico
- Servizi di rivestimento professionale: vari rivestimenti ottici funzionali dalle lunghezze d'onda UV alle IR
- Supporto tecnico: team di ingegneria ottica dedicato che fornisce supporto completo dal progetto all'applicazione
- Assicurazione della qualità: rigorosi test delle prestazioni ottiche con rapporti di prova completi per ogni lotto
Domande e risposteaghi di scarico di zaffiro
1D: Cosa sono?aghi di scarico di zaffiroutilizzato nei sistemi laser?
A:Aghi di scarico di zaffirosono utilizzati principalmente per la modellazione del fascio e la conversione di modalità nei laser ad alta potenza per migliorare la qualità e l'uniformità del fascio.
2D: Perché scegliere lo zaffiro al posto del quarzo per i coni ottici?
R: Lo zaffiro offre una durezza, una stabilità termica e una resistenza chimica superiori rispetto al quarzo, il che lo rende ideale per applicazioni ottiche esigenti.
Tags: #Precisione Sapphire Rods, #Sapphire Light cone, #Al2O3 99.999%, #Transmittance≥80%, #Precision Cutting, #Optical Grade, #Ra≤0.5nm, #Aghi di scarico di zaffiro
