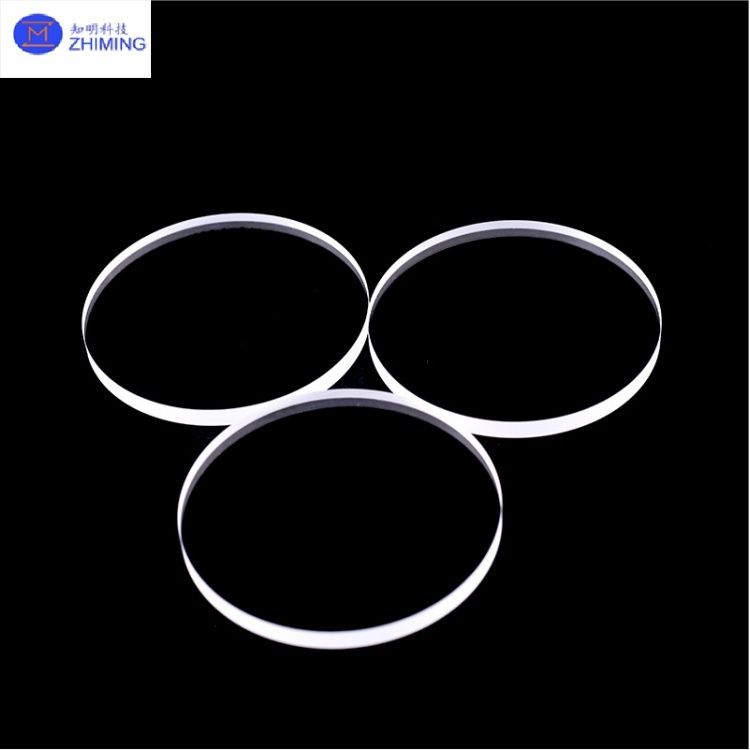

Finestre in vetro ottico al quarzo di forme personalizzate Spessore 8,3 mm Alto indice di rifrazione
La finestra ottica in quarzo (spessore 8,3 mm) è progettata con precisione in silice fusa ad alta purezza (SiO₂), offrendo eccezionale trasparenza ottica, stabilità termica e inerzia chimica. Progettata per applicazioni esigenti in sistemi laser avanzati, fabbricazione di semiconduttori e osservazione sotto vuoto, questo prodotto supporta geometrie personalizzate (forme circolari, quadrate, irregolari) e strutture complesse (fori passanti, bordi smussati, smussi) per soddisfare diverse esigenze di integrazione ottica. I prodotti complementari includono prismi, filtri e lenti in quarzo.
Specifiche della finestra ottica in quarzo (spessore 8,3 mm)
| Parametro |
Valore/Descrizione |
| Materiale |
Silice fusa |
| Spessore |
8,3 mm |
| Diametro/Dimensione |
Personalizzabile |
| Qualità della superficie |
60/40 o migliore |
| Gamma di trasmissione |
190 nm ~ 2500 nm |
| Indice di rifrazione (@587,6 nm) |
1,458 |
| Planarità della superficie |
λ/4 @ 632,8 nm |
| Parallelismo |
< 3 arcmin |
| Opzioni di rivestimento |
Rivestimento AR, rivestimento riflettente, ecc. |
Caratteristiche del prodotto della finestra ottica in quarzo (spessore 8,3 mm)
1. Prestazioni ottiche
- Ampia trasmissione spettrale: >90% di trasmissione negli intervalli ultravioletto (170–2500 nm) e infrarosso (fino a 3500 nm), ottimizzata per applicazioni UV-Vis-NIR.
- Bassa luce diffusa: raggiunge una planarità della superficie di λ/10 (testata tramite interferometria Zygo) e Ra <1 nm (microscopia a forza atomica), riducendo al minimo la dispersione e la distorsione della luce.
2. Robustezza termica
- Resistenza alle alte temperature: funziona continuamente a 1100°C e resiste agli shock termici (1100°C → temperatura ambiente senza crepe).
- CTE ultra-basso: coefficiente di espansione termica di 0,55×10⁻⁶/°C (25–300°C), garantendo la stabilità dimensionale in cicli termici estremi.
3. Durabilità meccanica e chimica
- Durezza e resistenza: durezza Mohs di 7 e resistenza alla compressione di 1100 MPa, resistente all'abrasione meccanica e agli ambienti ad alta pressione.
- Resistenza chimica: impermeabile agli acidi (eccetto HF) e ai solventi organici, convalidata nei processi di incisione a umido dei semiconduttori e di deposizione chimica da vapore (CVD).
4. Qualità della superficie
- Finitura ultra-lucidata: rugosità della superficie <1 nm (Ra) e specifica di graffio/scavo 40/20, fondamentale per l'imaging ad alta risoluzione e l'ottica laser.
Applicazioni della finestra ottica in quarzo (spessore 8,3 mm)
1. Sistemi laser
· Finestre di uscita laser: fungono da interfacce protettive per i laser CO₂ (10,6 μm) e i laser ultrarapidi (impulsi a femtosecondi), mitigando il lensing termico e la distorsione del fascio.
· Schermatura laser UV: protegge i componenti sensibili nei sistemi di litografia e microlavorazione dalla degradazione indotta dai raggi UV.
2. Produzione di semiconduttori
· Finestre di osservazione del plasma: consentono il monitoraggio in tempo reale dei processi di incisione al plasma nella fabbricazione di wafer, mantenendo l'integrità del vuoto e la chiarezza ottica.
· Finestre di visualizzazione della camera CVD: monitorano l'uniformità della deposizione di film sottili resistendo ai sottoprodotti corrosivi (ad esempio, SiCl₄, NF₃).
3. Ambienti sotto vuoto e ad alta radiazione
· Finestre della linea di fascio del sincrotrone: trasmettono raggi X duri (fino a 35 keV) con un assorbimento minimo negli acceleratori di particelle e nei laser a elettroni liberi.
· Monitoraggio del sistema a vuoto: forniscono visibilità nelle camere ad alto vuoto senza compromettere l'integrità della pressione.
4. Strumentazione analitica
· Finestre di campionamento dello spettrometro: garantiscono una risposta spettrale piatta per la spettroscopia Raman, FTIR e UV-Vis, supportando la caratterizzazione dei materiali.
· Supporti per campioni XRD: mantengono l'allineamento cristallografico durante l'analisi di diffrazione.
5. Difesa e aerospaziale
· Finestre per veicoli ipersonici: resistono a gradienti termici superiori a 1000°C/s e dosi di radiazioni >10⁶ rad.
· Sistemi di armi laser: proteggono i componenti del treno ottico dagli impulsi laser ad alta energia (100 kW–1 MW).
Servizio di ZMSH
ZMSH Precision Optics è specializzata nella ricerca e sviluppo e nella produzione di componenti ottici di precisione in quarzo, con prodotti principali tra cui finestre ottiche in quarzo (in particolare varianti di spessore 8,3 mm), prismi, filtri e lenti, tutti realizzati in silice fusa ad alta purezza per un'eccezionale trasparenza ottica, stabilità termica e inerzia chimica. Offrendo ampie capacità di personalizzazione—da forme circolari/quadrate standard a geometrie irregolari/complesse (con fori passanti, bordi smussati o design multi-apertura)—ZMSH soddisfa diverse esigenze industriali in sistemi laser, apparecchiature a semiconduttore, osservazione sotto vuoto, strumentazione analitica e applicazioni di difesa/aerospaziali. I servizi comprendono il supporto completo del ciclo di vita: dalla fabbricazione personalizzata (lavorazione CNC, lucidatura, rivestimento—film AR/HR/dicroici), metrologia (planarità della superficie, test di trasmissione) e prototipazione rapida alla produzione di massa scalabile, integrata dalla consulenza tecnica sulla selezione dei materiali e l'ottimizzazione del trattamento superficiale per garantire un'integrazione ottimale del sistema.
FAQdellafinestra ottica in quarzo (spessore 8,3 mm)
