Dettagli:
Termini di pagamento e spedizione:
|
Spessore: | 8.2 mm (tolleranza ± 0,05 mm) | Diametro: | 10–300 mm (personalizzabile) |
---|---|---|---|
Transmittanza: | > 90% | Opzioni di rivestimento: | Rivestimenti AR/HR UV/VIS/IR |
CTE: | 5.5 × 10−7/°C (0 ≈ 300°C) | Applicazioni: | Rilevazione UV, protezione laser |
Evidenziare: | 8.2 mm Spessore vetro di quarzo finestre ottiche,Rivestimenti di vetro di quarzo per finestre ottiche,JGS1 Finestre ottiche in vetro al quarzo |

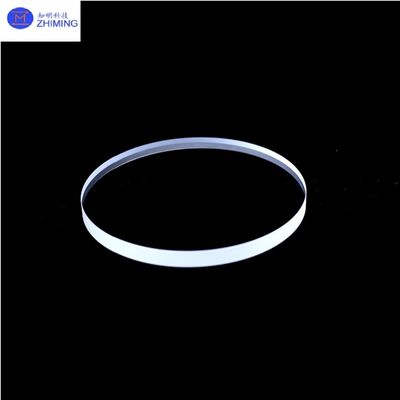

Finestre ottiche in vetro al quarzo Grado JGS1/JGS2 Rivestimento opzionale Spessore 8,2 mm

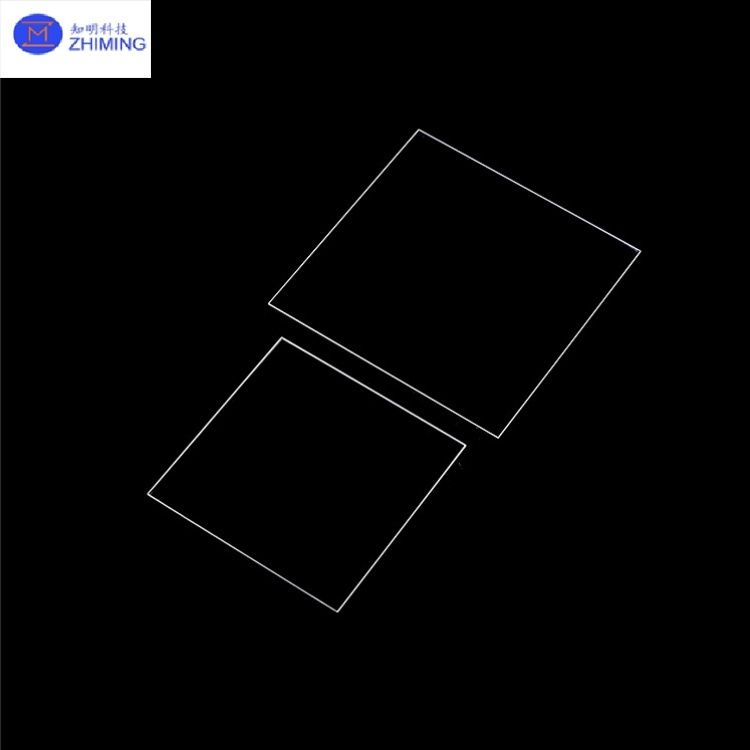

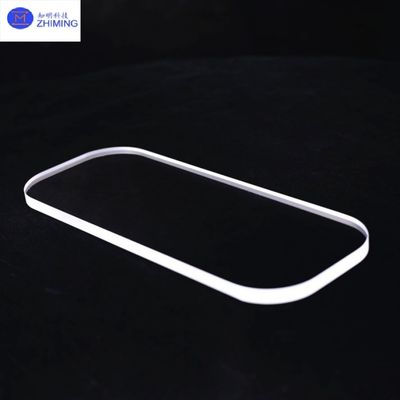

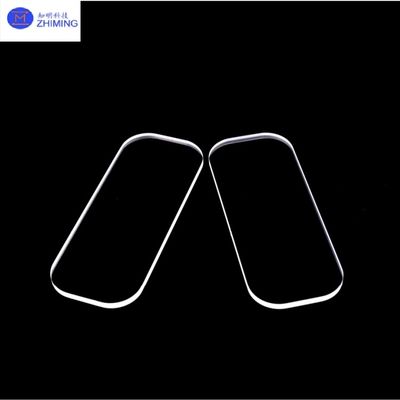

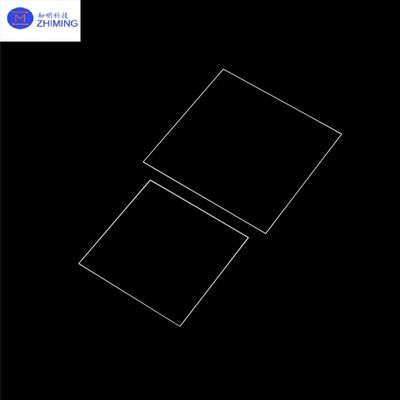

Le finestre in quarzo sono componenti ottici realizzati in biossido di silicio (SiO₂) ad alta purezza, caratterizzate da una trasmissione a ampio spettro da UV a IR, resistenza alle alte temperature e bassa espansione termica. Queste proprietà le rendono ideali per la ricerca scientifica, l'ispezione industriale, i sistemi laser e le apparecchiature mediche. La finestra ottica in quarzo (spessore 8,2 mm) è un elemento ottico in silice fusa (SiO₂) ad alta purezza con eccellente trasmissione della luce, stabilità termica e inerzia chimica, adatta per sistemi ottici UV, visibili e IR. ZMSH offre una gamma completa di finestre in quarzo, tra cui dimensioni standard (rotonde, quadrate) e prodotti personalizzati (finestre di forma speciale, forate o di forma irregolare), supportando la lavorazione OEM per soddisfare i severi requisiti ottici e meccanici.
Parametro | Specifica |
Materiale | Silice fusa ad alta purezza (JGS1/JGS2) |
Spessore | 8,2 mm (tolleranza ±0,05 mm) |
Diametro | 10–300 mm (personalizzabile) |
Accuratezza della superficie | λ/10 @632,8 nm |
Parallelismo | ≤1 arcmin (personalizzabile a ≤30 arcsec) |
Planarità | ≤λ/4 @632,8 nm |
Trasmittanza | >90% (185nm–2,5μm) |
Qualità della superficie | 40/20 graffio-scavo (aggiornabile a 10/5) |
Opzioni di rivestimento | Rivestimenti UV/VIS/IR AR/HR |
CTE | 5,5×10⁻⁷/°C (0–300°C) |
Intervallo di temperatura | -60°C a +1100°C (a breve termine) |
Nota: consulenza tecnica gratuita e campioni prototipo disponibili. Contattaci per schede tecniche dettagliate e soluzioni di lavorazione.
1. Proprietà dei materiali
· Alta trasmittanza: >85% in UV (185-400 nm), >90% nella luce visibile, >80% in IR (2,5-3,5μm).
· Resistenza alle alte temperature: Punto di rammollimento a 1730°C, tolleranza a breve termine fino a 1450°C, CTE fino a 0,3-0,7×10⁻⁶/°C (25-300°C).
· Stabilità chimica: Resistente agli acidi forti (30 volte meglio della ceramica), alcuni modelli resistono alla corrosione da HF.
2. Prestazioni ottiche
· Ampio spettro: JGS1 (185-2500 nm), JGS2 (200-2500 nm), JGS3 (260-3500 nm) per diverse esigenze spettrali.
· Bassa dispersione: Rugosità superficiale Ra ≤0,5 nm (lucidato CMP), distorsione del fronte d'onda ≤λ/20@632,8 nm.
3. Proprietà meccaniche
· Elevata durezza: Mohs 7-9, resistente ai graffi.
· Dimensioni di precisione: Tolleranza del diametro ±0,02 mm, tolleranza dello spessore ±0,1 mm, parallelismo <3 arcmin.
Proprietà chiave | Usi specifici | Vantaggi dello spessore di 8,2 mm | Sistemi ottici laser |
>90% di trasmittanza, basso CTE (5,5×10⁻⁷/°C) | Finestre protettive per laser CO₂/UV | Resistenza meccanica e stabilità termica ottimali per il funzionamento a lungo termine | Apparecchiature a semiconduttore |
Purezza di grado JGS1/JGS2, inerzia chimica | Finestre di ispezione per strumenti di litografia/incisione | Resiste ad alta pressione e ambienti di processo corrosivi | Strumenti spettroscopici |
Trasmissione a banda larga (185-2500 nm) | Finestre di ingresso/uscita del fascio per spettrometri | Garantisce stabilità ottica e durata a lungo termine | Monitoraggio ad alta temperatura |
Resistenza a breve termine a 1100°C | Oblò per forni/camere di combustione | Fornisce isolamento termico e supporto meccanico | Dispositivi laser medicali |
Biocompatibilità, accuratezza della superficie λ/10 | Finestre di uscita per laser terapeutici | Bilancia i requisiti di sicurezza con le prestazioni ottiche | Raccomandazione di wafer di quarzo di ZMSH |
ZMSH fornisce 2-12 pollici wafer di quarzo sfusi, supportando dimensioni, spessori e trattamenti superficiali personalizzati (lucidatura, rivestimento, incisione).FAQ
R: Le finestre in quarzo ad alta purezza (8,2 mm) resistono a 1100°C a breve termine e a 900°C a lungo termine, ideali per laser e forni.
2. D: Quarzo contro finestre in vetro borosilicato: quale è migliore?
R: Il quarzo (8,2 mm) supera il borosilicato nella trasmissione UV (185 nm+), nella resistenza alla temperatura (1100°C contro 500°C) e nella durata chimica.
Tag: #Finestre ottiche in vetro al quarzo, #2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, #Personalizzato, #Piastre in silice fusa, #Cristallo SiO₂, #Wafer di quarzo, #Grado JGS1/JGS2, #Alta purezza, #Componenti ottici in silice fusa, #Piastra in vetro al quarzo, #, #Rivestimento opzionale, #SiO₂ di purezza 5N, #Resistente al calore, #Trasparente, #Substrato di cristallo di quarzo monocristallino, #Spessore 8,2 mm
