Casa ProdottiPiatto del quarzo fuso

Wafer di quarzo personalizzate da 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, substrati in silice fusa trasparente

Sono ora online in chat

Wafer di quarzo personalizzate da 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, substrati in silice fusa trasparente

Custom 2inch 3inch 4inch 6inch 8inch 12inch Quartz Wafers Transparent Fused Silica Substrates
Custom 2inch 3inch 4inch 6inch 8inch 12inch Quartz Wafers Transparent Fused Silica Substrates Custom 2inch 3inch 4inch 6inch 8inch 12inch Quartz Wafers Transparent Fused Silica Substrates Custom 2inch 3inch 4inch 6inch 8inch 12inch Quartz Wafers Transparent Fused Silica Substrates

Grande immagine :  Wafer di quarzo personalizzate da 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, substrati in silice fusa trasparente

Dettagli:
Luogo di origine: Cina
Marca: ZMSH
Certificazione: rohs
Numero di modello: 2 pollici 3 pollici 4 pollici 6 pollici 8 pollici 12 pollici Wafers di quarzo
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: by case
Imballaggi particolari: Pacchetto in lavanderia a 100 gradi
Tempi di consegna: 5-8weeks
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pezzi al mese
Descrizione di prodotto dettagliata
Dimensione: 2inch 3inch 4inch 6inch 8inch 12inch LTV: < 0.5µm
TTV: < 2μm/3μm/5μm Tipo di superficie: ssp/dsp
Roverezza della superficie: ≤ 1 nm Applicazioni: Maschere per litografia a semiconduttori, dispositivi ottici UV
Evidenziare:

Wafer di quarzo da 12 pollici

,

Wafer di quarzo da 6 pollici

,

Wafer a 4 pollici del quarzo



Introduzione ai Wafer di Quarzo da 2-12 pollici

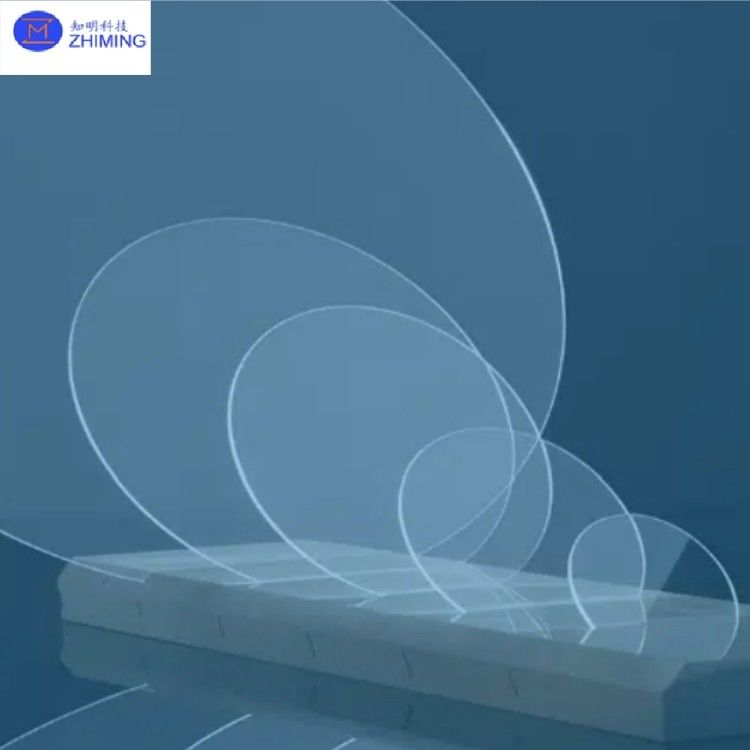

Wafer di quarzo personalizzate da 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, substrati in silice fusa trasparente 0

Substrati personalizzati di wafer di quarzo da 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici e 12 pollici, in silice fusa trasparente






I wafer di quarzo sono substrati di precisione realizzati con materiali di quarzo sintetico ad alta purezza, ampiamente utilizzati nei semiconduttori, nell'elettronica, nell'ottica e nei sistemi microelettromeccanici (MEMS). ZMSH è specializzata nella ricerca e sviluppo e nella produzione di materiali semiconduttori al quarzo, offrendo prodotti come wafer di quarzo, finestre ottiche di quarzo, tubi di quarzo e barche di quarzo, con i wafer di quarzo come linea di prodotti principale. Forniamo soluzioni personalizzabili per wafer da 2 a 12 pollici, soddisfacendo requisiti specifici in termini di dimensioni, spessore e trattamenti superficiali (lucidatura, rivestimento, ecc.).







ZMSH offre disponibilità a magazzino e servizi di lavorazione personalizzati, garantendo alta precisione (ad esempio, TTV ≤5μm), planarità superiore (Ra ≤1 nm) ed eccellente resistenza alle alte temperature (punto di rammollimento fino a 1730°C). I nostri prodotti sono ampiamente applicati nella produzione di semiconduttori, nella tecnologia dei fotomaschere, nei sensori e nei sistemi laser.










Datiper wafer di quarzo da 2-12 pollici





Dimensione Pollici 2 pollici 3 pollici 4 pollici 6 pollici 8 pollici 12 pollici



Diametro

mm 50,8 76,2 100 150 200 300
Tolleranza (±) mm 0,2 0,2 0,2 0,2 0,2 0,2
Spessore µm 100 e oltre 100 e oltre 100 e oltre 300 e oltre 400 e oltre 500 e oltre
Piano di riferimento primario mm 32,5 32,5 32,5 57,5 Semi-intaglio Semi-intaglio
LTV (5mmx5mm) µm < 0,5 < 0,5 < 0,5 < 0,5 < 0,5 < 0,5
TTV µm < 2 < 2 < 2 < 3 <3 <5
Curvatura µm ±20 ±20 ±20 ±30 ±40 ±40
Deformazione µm ≤ 30 ≤ 30 ≤ 30 ≤ 40 ≤ 50 ≤ 50
PLTV(5mm*5mm)<0.4um % ≥95% ≥95% ≥95% ≥95% ≥95% ≥95%
Arrotondamento dei bordi mm SEMI Std. SEMI Std. SEMI Std. SEMI Std. SEMI Std. SEMI Std.
Tipo di superficie   SSP/DSP SSP/DSP SSP/DSP SSP/DSP SSP/DSP SSP/DSP
Rugosità superficiale nm ≤1 ≤1 ≤1 ≤1 ≤1 ≤1







Caratteristiche principali dei wafer di quarzo da 2-12 pollici2. D: Quali sono i principali vantaggi dell'utilizzo di wafer di quarzo nella produzione di semiconduttori?

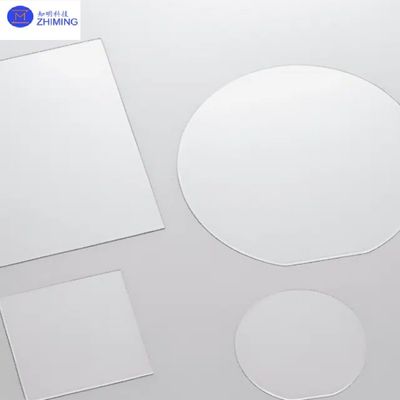

Wafer di quarzo personalizzate da 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, substrati in silice fusa trasparente 1



1. Materiale ad alta purezza



  • : Quarzo sintetico (ad esempio, Suprasil o Corning 7980) con purezza SiO₂ ≥99,99%, riducendo al minimo le impurità nei processi dei semiconduttori.2. Stabilità termica

  •

  • : Basso coefficiente di espansione termica (5,5×10⁻⁷/°C), in grado di resistere a temperature superiori a 1000°C per ambienti estremi.3. Prestazioni ottiche

  •

  • : Alta trasmittanza da UV a IR (ad esempio, >90% nell'UV profondo), ideale per applicazioni di litografia e laser.4. Precisione della superficie

  •

  • : Lucidatura di ultra-precisione con rugosità superficiale (Ra) ≤0,5 nm e variazione dello spessore totale (TTV) ≤5μm.5. Gamma di dimensioni

  •

  • : Dimensioni standard da 2 pollici, 4 pollici, 6 pollici, 8 pollici a 12 pollici, con supporto per specifiche personalizzate.6. Inertia chimica

  •

  • : Resistente agli acidi forti (eccetto HF), agli alcali e all'incisione al plasma, adatto per i processi dei semiconduttori.Campi di applicazione

  •






​ dei wafer di quarzo da 2-12 polliciR: Forniamo wafer di quarzo standard da 2 a 12 pollici con dimensioni e specifiche personalizzate disponibili su richiesta.2. D: Quali sono i principali vantaggi dell'utilizzo di wafer di quarzo nella produzione di semiconduttori?





Usi specifici




Vantaggi dei wafer di quarzo Produzione di semiconduttori - Substrati per fotomaschere
- Supporti per processi di incisione - Cuscinetti di lucidatura CMP
- Wafer di incollaggio temporaneo
Elevata planarità, bassa espansione termica, resistenza alla corrosione al plasma
Dispositivi optoelettronici
- Finestre laser
- Substrati per filtri ottici - Substrati per sensori IR
- Packaging per fotodiodi
Alta trasmittanza UV-IR, bassa perdita di assorbimento
MEMS/NEMS
- Strati strutturali MEMS
- Diaframmi per sensori di precisione - Modelli per nanoimpronta
Superficie ultra-liscia, elevata rigidità, stabilità chimica
Dispositivi 5G e RF
- Substrati per filtri SAW/BAW
- Basi per antenne ad alta frequenza - Risonatori dielettrici a microonde
Bassa perdita dielettrica, prestazioni stabili del segnale ad alta frequenza
Ricerca e ottica
- Ottica per radiazione di sincrotrone
- Finestre per diffrazione a raggi X - Specchi laser ad alta potenza
Resistenza alle radiazioni, alta soglia di danno laser
Nuova energia
- Substrati per rivestimenti di celle fotovoltaiche
- Strati elettrolitici per celle a combustibile - Ricerca sui separatori per batterie al litio
Resistenza alle alte temperature, prevenzione della migrazione ionica
Servizi ZMSH di wafer di quarzo personalizzati da 2-12 pollici
Soluzioni complete per wafer di quarzo: ZMSH fornisce la produzione di wafer di quarzo personalizzati (dimensioni standard/non standard da 2"-12") con lavorazione di precisione (lucidatura, rivestimento, ecc.) utilizzando materiali ad alta purezza (silice fusa di grado UV, quarzo a basso OH).








I nostri servizi includono wafer da 4"/6"/8" a magazzino, prodotti accessori (finestre ottiche, tubi di quarzo), certificazione completa dei test e supporto tecnico per la selezione dei materiali e l'ottimizzazione dei processi.





FAQ dei wafer di quarzo da 2-12 pollici

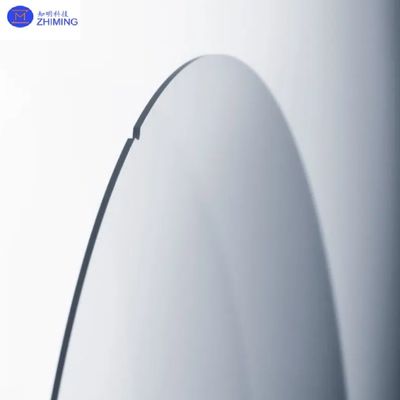

Wafer di quarzo personalizzate da 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, substrati in silice fusa trasparente 2Wafer di quarzo personalizzate da 2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, substrati in silice fusa trasparente 3








1. D: Quali dimensioni di wafer di quarzo sono disponibili per le applicazioni dei semiconduttori?R: Forniamo wafer di quarzo standard da 2 a 12 pollici con dimensioni e specifiche personalizzate disponibili su richiesta.2. D: Quali sono i principali vantaggi dell'utilizzo di wafer di quarzo nella produzione di semiconduttori?





R: I wafer di quarzo offrono un'eccezionale stabilità termica, elevata purezza ed eccellente resistenza chimica, rendendoli ideali per i processi dei semiconduttori più esigenti.

Tag: #Substrato di quarzo da 2-12 pollici, #2 pollici, 3 pollici, 4 pollici, 6 pollici, 8 pollici, 12 pollici, #Personalizzato, #Piastre in silice fusa, #Cristallo SiO₂, #Wafer di quarzo, #Grado JGS1/JGS2, #Alta purezza, #Componenti ottici in silice fusa, #Lastra di vetro al quarzo, #Diametro 200 mm​​, #Wafer di vetro al quarzo cristallino, #SiO₂ di purezza 5N, #Resistente al calore, #Trasparente, #Substrato di cristallo di quarzo monocristallino, #TTV ≤10μm, #Ra ≤1,0 nm, #Sensori di alta precisione
