Wafer in quarzo da 4 pollici di diametro 100 mm Wafer di silice fuso per la produzione di semiconduttori

Sono ora online in chat

Wafer in quarzo da 4 pollici di diametro 100 mm Wafer di silice fuso per la produzione di semiconduttori

4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing
4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing 4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing 4Inch Quartz Wafer Diameter 100mm Fused Silica Wafer For Semiconductor Manufacturing

Grande immagine :  Wafer in quarzo da 4 pollici di diametro 100 mm Wafer di silice fuso per la produzione di semiconduttori

Dettagli:
Luogo di origine: Cina
Marca: ZMSH
Certificazione: rohs
Numero di modello: Wafer di quarzo da 4 pollici
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10
Prezzo: by case
Imballaggi particolari: Pacchetto in lavanderia a 100 gradi
Tempi di consegna: 5-8weeks
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pezzi al mese
Descrizione di prodotto dettagliata
Diametro: A 4 pollici (100mm) Intervallo di spessore: 0.5mm~1.5mm
Roughness superficiale (polito): ≤0.5nm Trasmittanza @193nm: >93%
CTE (20-300°C): 00,55×10−6/°C Parallelismo: ≤3μm
Evidenziare:

Wafer di silice fuso da 4 pollici

,

Wafer di silice fuso per semiconduttori

,

Wafer di silice fuso da 100 mm



Introduzione al Core del wafer di quarzo da 4 pollici

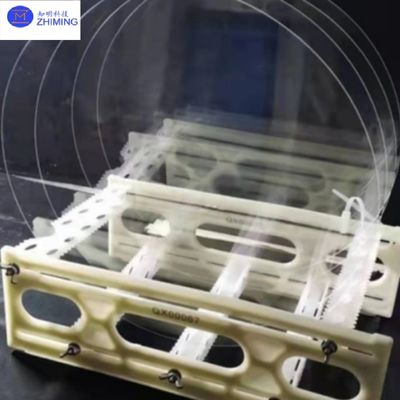

Wafer in quarzo da 4 pollici di diametro 100 mm Wafer di silice fuso per la produzione di semiconduttori 0

Wafer di quarzo da 4 pollici, diametro 100 mm, wafer di silice fusa per la produzione di semiconduttori




Il wafer di quarzo da 4 pollici (100 mm) è un substrato di silice fusa di purezza ultra elevata e di grande formato, progettato per applicazioni di alta precisione e alta stabilità nei semiconduttori, nell'elettronica optoelettronica e nell'ottica avanzata. Rispetto ai wafer da 3 pollici, la specifica da 4 pollici offre un'area utilizzabile significativamente maggiore, migliorando l'efficienza produttiva, in particolare per la produzione in lotti di fotomaschere IC, ottiche laser ad alta potenza e sensori MEMS.

ZMSH è specializzata nella ricerca e sviluppo e nella produzione di wafer di quarzo da 4 pollici e più grandi, offrendo:



- Personalizzazione completa: Supporta wafer da 4 pollici, 6 pollici e 8 pollici, con dimensioni non standard (ad esempio, quadrati, a forma di settore) disponibili.



- Lavorazione di alta precisione: Include lucidatura ultra-fine su entrambi i lati (Ra≤0,5 nm), taglio laser (tolleranza ±0,01 mm) e foratura di micro-fori/fori passanti di forma speciale.



- Trattamenti funzionali: Rivestimenti antiriflesso (AR), antiriflesso IR, rivestimenti simili al diamante (DLC) e altro.



- Soluzioni di livello industriale: Pulizia a livello di semiconduttore (Classe 10), bassa densità di difetti (≤0,1/cm²), ideale per la litografia EUV e il calcolo quantistico.








Specifiche per wafer di quarzo da 4 pollici





Termine tecnico Specifiche
Diametro 4 pollici (100 mm)
Intervallo di spessore 0,5 mm~1,5 mm
Rugosità superficiale (lucidata) ≤0,5 nm
Trasmittanza @193nm >93%
CTE (20-300°C) 0,55×10⁻⁶/°C
Parallelismo ≤3μm
Compatibilità con il vuoto 10⁻¹⁰ Torr










​​Caratteristiche principali​​ del wafer di quarzo da 4 pollici





1. Precisione di grandi dimensioni: TTV≤10μm a 100 mm di diametro garantisce l'uniformità del processo.



2. CTE ultra-basso: 0,55×10⁻⁶/°C, adatto per processi ad alta temperatura (ad esempio, ricottura, impianto ionico).



3. Trasparenza a banda larga: >93% di trasmittanza @193nm (DUV), >90% @3-5μm (IR).



4. Qualità superficiale superiore: Lucidato su entrambi i lati con Ra≤0,5 nm per la litografia su scala nanometrica.



5. Durata migliorata: L'irrobustimento chimico opzionale aumenta la resistenza alla flessione a 600 MPa; resistente al plasma.








​​Applicazioni strategiche​ del wafer di quarzo da 4 pollici





Campo Applicazioni
Semiconduttori Ottiche per litografia EUV, substrati per fotomaschere, interpositori 3D NAND
Laser ad alta potenza Specchi laser, reticoli di compressione degli impulsi, tappi terminali per laser a fibra
Tecnologia quantistica Supporti per chip qubit, finestre di visualizzazione per trappole di atomi freddi, substrati per rilevatori di singoli fotoni
Aerospaziale Lenti satellitari, finestre per sensori resistenti alle radiazioni, rilevatori di particelle
Biomedicale Chip per sequenziamento del DNA, ottiche per endoscopi, stampi per dispositivi microfluidici

​​






Servizi di personalizzazione





ZMSH fornisce personalizzazione end-to-end per wafer di quarzo da 4 pollici, tra cui:



- Selezione dei materiali: Silice fusa di grado UV JGS1/JGS2 o di grado IR.

- Lavorazione di precisione: Lucidatura su scala nanometrica (λ/20), microstrutturazione laser (accuratezza ±1μm).

- Rivestimenti funzionali: AR (193-1064 nm), rivestimenti laser ad alta LIDT (>5J/cm²).

- Supporto QA: Rapporti di ispezione completi (AOI, interferometria).

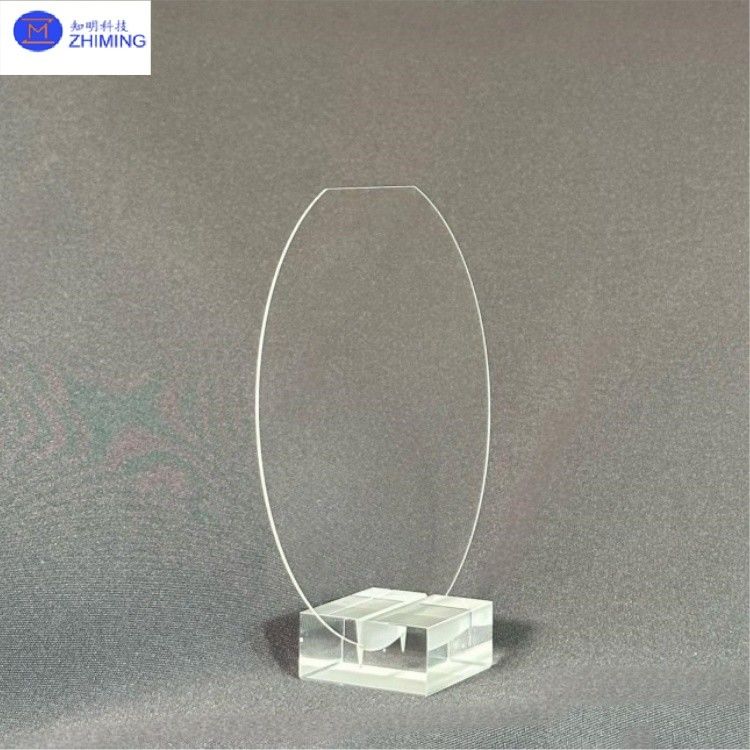

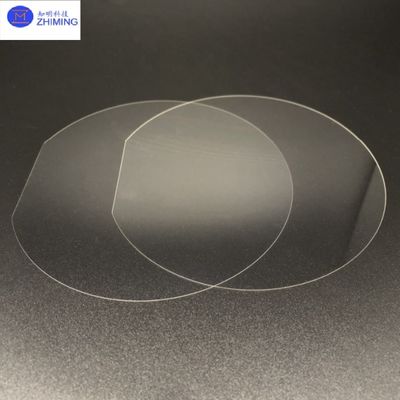

Wafer in quarzo da 4 pollici di diametro 100 mm Wafer di silice fuso per la produzione di semiconduttori 1Wafer in quarzo da 4 pollici di diametro 100 mm Wafer di silice fuso per la produzione di semiconduttori 2








FAQ





1. D: Qual è la tolleranza di spessore tipica per i wafer di quarzo da 4 pollici?

R: I wafer di quarzo standard da 4 pollici (100 mm) mantengono una tolleranza di spessore di ±0,02 mm nell'intervallo 0,5-1,5 mm, garantendo l'uniformità per i processi di litografia dei semiconduttori.





2. D: Perché scegliere wafer di quarzo da 4 pollici rispetto a quelli da 6 pollici per le applicazioni MEMS?

R: I wafer da 4 pollici offrono un'efficienza dei costi ottimale per produzioni MEMS da piccole a medie, mantenendo al contempo un migliore controllo del processo rispetto ai diametri più piccoli.







Tag: #Substrato di quarzo da 3 pollici, #Personalizzato, #Piastre di silice fusa, #Cristallo SiO₂, #Wafer di quarzo, #Grado JGS1/JGS2, #Elevata purezza, #Componenti ottici in silice fusa, #Lastra di vetro al quarzo, #Fori passanti di forma personalizzata​​, #Wafer di quarzo da 4 pollici, #Diametro 100 mm, #Produzione di semiconduttori





​​
