Trasmittanza di wafer di quarzo di grado ottico di 3 pollici > 92% Substrati di vetro semiconduttori

Dettagli del prodotto

Luogo di origine: Cina

Marca: ZMSH

Certificazione: rohs

Numero di modello: Wafer di quarzo da 3 pollici

Termini di pagamento e spedizione

Quantità di ordine minimo: 10

Prezzo: by case

Imballaggi particolari: Pacchetto in lavanderia a 100 gradi

Tempi di consegna: 5-8weeks

Termini di pagamento: T/T

Capacità di alimentazione: 1000 pezzi al mese

Ottenga il migliore prezzo
Evidenziare:

substrati in vetro per semiconduttori

,

Wafer di quarzo di grado ottico

,

Substrati di vetro semiconduttori ad alta trasmissione

Diametro:
3 pollici (76,2 mm)
Tolleranza dello spessore:
± 0,02 mm
Roverezza della superficie:
≤1nm (Grado Lucido)
Trasmittanza @193nm:
> 92%
CTE (RT-300°C):
00,55×10−6/°C
Applicazioni:
Produzione di semiconduttori, laser ad alta potenza
Diametro:
3 pollici (76,2 mm)
Tolleranza dello spessore:
± 0,02 mm
Roverezza della superficie:
≤1nm (Grado Lucido)
Trasmittanza @193nm:
> 92%
CTE (RT-300°C):
00,55×10−6/°C
Applicazioni:
Produzione di semiconduttori, laser ad alta potenza
Trasmittanza di wafer di quarzo di grado ottico di 3 pollici > 92% Substrati di vetro semiconduttori



Introduzionedi wafer di quarzo da 3 pollici

- Sì.

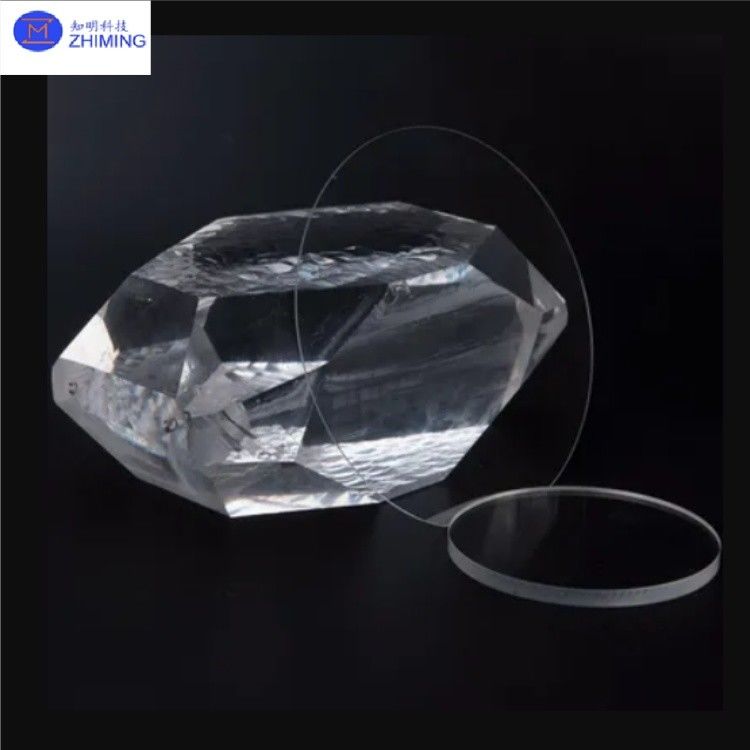

Trasmittanza di wafer di quarzo di grado ottico di 3 pollici > 92% Substrati di vetro semiconduttori




ZMSH è specializzata in wafer di quarzo da 3 pollici su misura, offrendo soluzioni su misura per applicazioni ottoelettroniche avanzate, MEMS e semiconduttori. A differenza dei wafer standard da 2 pollici, i wafer di quarzo da 3 pollici forniscono una superficie estesa per l'integrazione multi-componente, consentendo dispositivi ad alta precisione con prestazioni migliorate. Tra le caratteristiche principali figurano: - Sì.



· Materiale: silice fuso di alta purezza (SiO2) con un contenuto di idrossili < 50 ppm, che garantisce perdite ottiche molto basse.

· Dimensioni: diametri personalizzati (3,00" ±0,02") e spessori (0,525~1,200 mm, TTV ≤10 μm). - Sì.

· Forme: geometrie circolari, quadrate o irregolari con aperture non standard, bordi a gradini o spessore del gradiente. - Sì.

· Finitura superficiale: superfici ultra lisce (Ra ≤ 1,0 nm) per una minima dispersione della luce.








Specifica perWafer di quarzo da 3 pollici





PArametro Specificità
Diametro 3 pollici (76,2 mm)
Tolleranza dello spessore ± 0,02 mm
Roughness superficiale ≤ 1 nm (grado lucidato)
Trasmittanza @193nm > 92%
CTE (RT-300°C) 00,55×10−6/°C
Parallelismo ≤ 5 μm
Compatibilità con il vuoto 10−9 Torr










Caratteristiche chiave diWafer di quarzo da 3 pollici

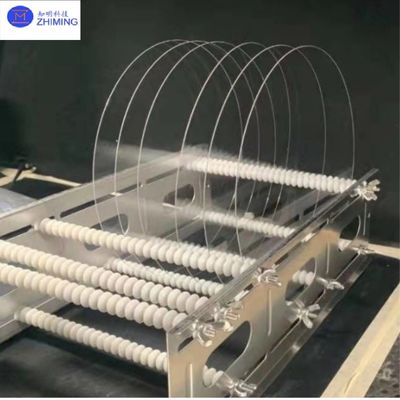

Trasmittanza di wafer di quarzo di grado ottico di 3 pollici > 92% Substrati di vetro semiconduttori 0

1. Superiorezza ottica

- Trasmissione spettrale ampia: trasmissione >92% da 185 nm (UV) a 3500 nm (IR), ideale per litografia UV e rilevamento quantistico.

- bassa espansione termica: CTE di 0,52×10−6/°C, mantenendo la stabilità dimensionale fino a 1100°C.





2. Resilienza meccanica e chimica

- Alta durezza: scala Mohs 7, resistente all'abrasione e agli urti meccanici.

- Resistenza agli acidi: durabilità 30 volte superiore a quella della ceramica, adatta ad ambienti chimici aggressivi.





3. Prestazioni elettriche

- Isolamento: Resistenza > 1018 Ω·cm, riducendo al minimo la capacità parassitaria nei circuiti ad alta frequenza.

- Compatibilità SAW: ottimizzata per filtri a onde acustiche di superficie (SAW) con angoli di taglio precisi (ad esempio, 34,33° per il taglio FC).








- Sì.Applicazioni strategiche diWafer di quarzo da 3 pollici

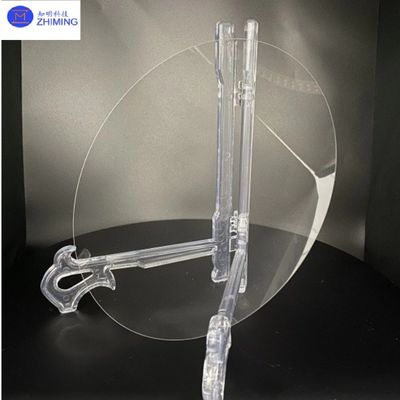

Trasmittanza di wafer di quarzo di grado ottico di 3 pollici > 92% Substrati di vetro semiconduttori 1

1. Dispositivi MEMS avanzati



- Sensori di pressione, giroscopi e testine a getto d'inchiostro che sfruttano wafer da 3 pollici per l'integrazione a più strati e la stabilità termica.





2- Sistemi optoelettronici



- diodi laser UV, collimatori a fibra ottica e componenti LiDAR che richiedono percorsi ottici a bassa perdita.





3. Imballaggi per semiconduttori



- Sottostati di imballaggio a livello di wafer (WLP) per sensori di immagine CMOS e RFIC, che supportano la tecnologia TSV (Through-Silicon Via).





4Tecnologie Quantistiche.



- Sottostati per centri a vuoto di azoto (NV) di diamanti e qubit superconduttori, che beneficiano di una densità di difetto ultra-bassa.








Tubi capillari al quarzo: breve panoramica





I capillari di quarzo di ZMSH sono progettati per applicazioni microfluidiche e ottiche, con:


- Dimensioni personalizzate:diametri interni da 50 μm a 5 mm, lunghezze fino a 300 mm. - Sì.

- Ultra-Alta Purezza:< 1 ppm di impurità metalliche per la biocompatibilità nei sistemi di laboratorio su chip. - Sì.

- Trattamento:Perforazione laser, modellazione termica e incisione chimica per l'integrazione senza soluzione di continuità in sensori o fibre ottiche.





Trasmittanza di wafer di quarzo di grado ottico di 3 pollici > 92% Substrati di vetro semiconduttori 2Trasmittanza di wafer di quarzo di grado ottico di 3 pollici > 92% Substrati di vetro semiconduttori 3







Domande frequenti





1. D: Perché scegliere wafer di quarzo da 3 pollici?

R: i wafer di quarzo da 3 pollici offrono un equilibrio tra efficienza dei costi e prestazioni, supportando l'integrazione multi-livello per sensori MEMS, filtri ottici,e confezioni a semiconduttori con silice fuso di alta purezza (OH− < 50 ppm) e di bassa espansione termica (CTE 0)0,52 × 10−6/°C). - Sì.





2. D: Quali sono le principali applicazioni di wafer al quarzo da 3 pollici?

R: Sono ampiamente utilizzati in ottica laser UV, componenti in fibra ottica, giroscopi MEMS e imballaggi avanzati per semiconduttori (ad esempio, TSV e WLP),con una lunghezza di rotazione superiore a 50 mm,.







Tag: #3 Inch Quartz Substrate, #Customized, #Fused Silica Plates, #SiO2 Crystal, #Quartz wafers, #JGS1/JGS2 Grade, #High-Purity, #Fused Silica Optical Components, #Quartz Glass Plate,#Formata su misura attraverso-buchi , #3 Inch Quartz Substrate, # 76.2mm Diametro, # Transmittance >92%, # Semiconductor Glass Substrates
