Casa > PRODOTTI > Piatto del quarzo fuso > Wafer di vetro di quarzo da 2 pollici DSP SSP Diametro 50,8 mm

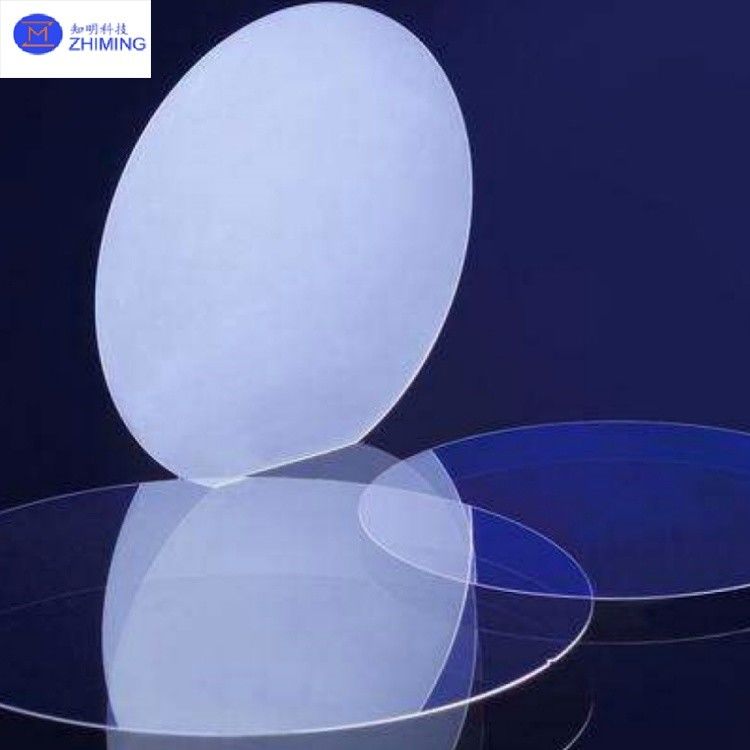

Wafer di vetro di quarzo da 2 pollici DSP SSP Diametro 50,8 mm

Dettagli del prodotto

Luogo di origine: Cina

Marca: ZMSH

Certificazione: rohs

Numero di modello: Wafer di quarzo da 2 pollici

Termini di pagamento e spedizione

Quantità di ordine minimo: 10

Prezzo: by case

Imballaggi particolari: Pacchetto in lavanderia a 100 gradi

Tempi di consegna: 5-8weeks

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:

Wafer di vetro di quarzo lavorato con precisione

,

Wafer di vetro di quarzo da 2 pollici

,

DSP Wafer di vetro al quarzo

Diametro:
2 pollici (50,8 mm)
Intervallo di spessore:
0.1 mm~1.0 mm
Purezza materiale:
≥99.99%
Roverezza superficiale (Ra):
≤5 nm
Variazione dello spessore totale:
≤10μm
Trasmittanza (@193nm):
> 90%
Diametro:
2 pollici (50,8 mm)
Intervallo di spessore:
0.1 mm~1.0 mm
Purezza materiale:
≥99.99%
Roverezza superficiale (Ra):
≤5 nm
Variazione dello spessore totale:
≤10μm
Trasmittanza (@193nm):
> 90%
Wafer di vetro di quarzo da 2 pollici DSP SSP Diametro 50,8 mm



​​Riepilogo tecnico del wafer di quarzo da 2 pollici​​



Wafer di vetro di quarzo lavorato di precisione da 2 pollici DSP SSP Diametro 50,8 mm





I wafer di quarzo da 2 pollici sono substrati di grado semiconduttore prodotti da biossido di silicio (SiO₂) ad alta purezza, che raggiungono una planarità a livello di micron attraverso tecniche di lavorazione di precisione come il taglio CNC e la lucidatura laser. Questi wafer aderiscono agli standard SEMI e supportano la personalizzazione in dimensioni e spessore (tolleranza di ±0,02 mm), soddisfacendo le applicazioni in optoelettronica, MEMS (sistemi micro-elettromeccanici) e packaging di semiconduttori.





ZMSH è specializzata nella produzione personalizzata di geometrie non standard (ad esempio, aperture non standard, spessore graduato) e trattamenti superficiali avanzati (rivestimenti antiriflesso (AR), film idrofobici) per soddisfare le esigenze specifiche dei clienti. Un rigoroso controllo di qualità dell'intero processo garantisce la conformità a specifiche rigorose, dai test delle materie prime (contenuto di idrossile <50 ppm) all'ispezione AOI finale, garantendo una variazione dello spessore totale (TTV) <0,005 mm e una rugosità superficiale Ra <1,5 nm. Per progetti sensibili al tempo, ZMSH offre servizi a risposta rapida, tra cui prototipazione di piccoli lotti (minimo 10 unità) e consegna accelerata (consegna in 72 ore) per soddisfare le esigenze urgenti.








Specifiche per wafer di quarzo da 2 pollici





Parametro Specifica
Diametro 2 pollici (50,8 mm)
Intervallo di spessore 0,1 mm~1,0 mm
Purezza del materiale ≥99,99%
Rugosità superficiale (Ra) ≤5nm
Variazione dello spessore totale ≤10μm
Trasmittanza (@193nm) >90%
Coefficiente di dilatazione termica ~0,55×10⁻⁶/°C
Punto di rammollimento ~1665°C










​​Caratteristiche principali​​ del wafer di quarzo da 2 pollici



Wafer di vetro di quarzo da 2 pollici DSP SSP Diametro 50,8 mm 0

1. ​​Eccellenza ottica​​



​​· Trasmittanza a ampio spettro​​: >90% di trasmittanza nella gamma degli ultravioletti (185–3500 nm), con prestazioni superiori nella banda UV a onde corte (185 nm) rispetto al vetro convenzionale.



​​· Bassa dilatazione termica​​: Coefficiente di dilatazione termica (CTE) di 0,52×10⁻⁶/°C (5–35°C), in grado di resistere a temperature a lungo termine fino a 1100°C e all'esposizione a breve termine a 1450°C.





​​2. Stabilità meccanica e chimica​​



· ​​Elevata resistenza​​: Resistenza alla flessione 2–3× quella del vetro standard, durezza Mohs di 7.



· ​​Resistenza alla corrosione​​: Resistenza agli acidi 30× superiore a quella della ceramica, ideale per ambienti chimici aggressivi.





3. ​​Isolamento elettrico​​



· Resistività superiore a 10¹⁸ Ω·cm, con basse perdite dielettriche alle alte frequenze, che lo rende adatto per circuiti RF e sensori.








​​Applicazioni principali​​ del wafer di quarzo da 2 pollici



Wafer di vetro di quarzo da 2 pollici DSP SSP Diametro 50,8 mm 1

1. ​​Produzione di semiconduttori​​



· Substrati per sensori di immagine CMOS e packaging di chip RFID, che consentono il Wafer-Level Packaging (WLP) per una maggiore integrazione.

· Substrati per dispositivi MEMS (ad esempio, sensori di pressione, accelerometri) che garantiscono la stabilità strutturale per i microcomponenti.





​​2. Sistemi optoelettronici​​



· Finestre laser UV e accoppiatori per comunicazioni in fibra ottica, sfruttando le capacità di trasmissione UV.

· Finestre ottiche aerospaziali resistenti alle radiazioni e ai cicli termici.





​​3. Medicina e ricerca​​



· Componenti ottici ad alta temperatura per sistemi di imaging endoscopico.

· Finestre di osservazione resistenti al calore per reattori di laboratorio.








​​Raccomandazioni per ​​Piastre per finestre irregolari in quarzo​​





Progettate per sistemi ottici specializzati, queste finestre sono dotate di tecnologia di taglio superficiale a forma libera, che supporta aperture asimmetriche e configurazioni a spessore graduato. Gli esempi includono:



​​· Finestre tagliate ad angolo​​: Ottimizzate per gli angoli di incidenza del percorso della luce per ridurre al minimo le perdite per riflessione.

· ​​Finestre con fori passanti​​: Consentono l'integrazione multi-sensore.

​​· Prototipazione rapida​​: 3–5 giorni per i campioni, <500 unità per piccoli lotti e servizi di rivestimento sottovuoto (ad esempio, rivestimenti AR/riflettenti) per applicazioni militari e di ricerca.






Wafer di vetro di quarzo da 2 pollici DSP SSP Diametro 50,8 mm 2Wafer di vetro di quarzo da 2 pollici DSP SSP Diametro 50,8 mm 3








FAQ





1.Q: Perché scegliere i wafer di quarzo da 2 pollici?​​

    A: I wafer di quarzo da 2 pollici sono substrati di grado semiconduttore realizzati in biossido di silicio (SiO₂) ad alta purezza, che raggiungono una planarità a livello di micron attraverso tecniche di lavorazione di precisione come il taglio CNC e la lucidatura laser. Questi wafer aderiscono agli standard SEMI e supportano la personalizzazione in dimensioni e spessore (tolleranza di ±0,02 mm), soddisfacendo le applicazioni in optoelettronica, MEMS (sistemi micro-elettromeccanici) e packaging di semiconduttori.





2.Q: Quali sono le principali applicazioni dei wafer di quarzo da 2 pollici?​​

    A: Sono utilizzati principalmente nella produzione di semiconduttori (sensori di immagine CMOS, packaging di chip RFID), finestre laser UV, accoppiatori per comunicazioni in fibra ottica e componenti ottici aerospaziali. La loro compatibilità con il wafer-level packaging (WLP) e i trattamenti superficiali personalizzabili (ad esempio, rivestimenti antiriflesso (AR)) migliorano l'integrazione e le prestazioni nei sistemi di alta precisione.
