Piastre passanti in quarzo sagomate su misura Pannelli in silice fusa ottica perforati di precisione

Dettagli del prodotto

Luogo di origine: CINA

Marca: ZMSH

Certificazione: rohs

Numero di modello: Piastre di quarzo a forma personalizzata

Termini di pagamento e spedizione

Prezzo: by case

Tempi di consegna: 2-4weeks

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:
Materiale:
Silice fusa ad alta purezza (SiO₂≥99,99%)
Gamma del diametro del foro:
0.1mm~50mm (Personalizzabile)
Intervallo di spessore:
0.2mm~20mm
Trasmittanza @ 550 nm:
>93%
Coefficiente di espansione termica:
00,55×10−6/°C
Compatibilità con il vuoto:
< 10−7Pa
Materiale:
Silice fusa ad alta purezza (SiO₂≥99,99%)
Gamma del diametro del foro:
0.1mm~50mm (Personalizzabile)
Intervallo di spessore:
0.2mm~20mm
Trasmittanza @ 550 nm:
>93%
Coefficiente di espansione termica:
00,55×10−6/°C
Compatibilità con il vuoto:
< 10−7Pa
Piastre passanti in quarzo sagomate su misura Pannelli in silice fusa ottica perforati di precisione



Abstract di piastre a foratura di quarzo a forma su misura

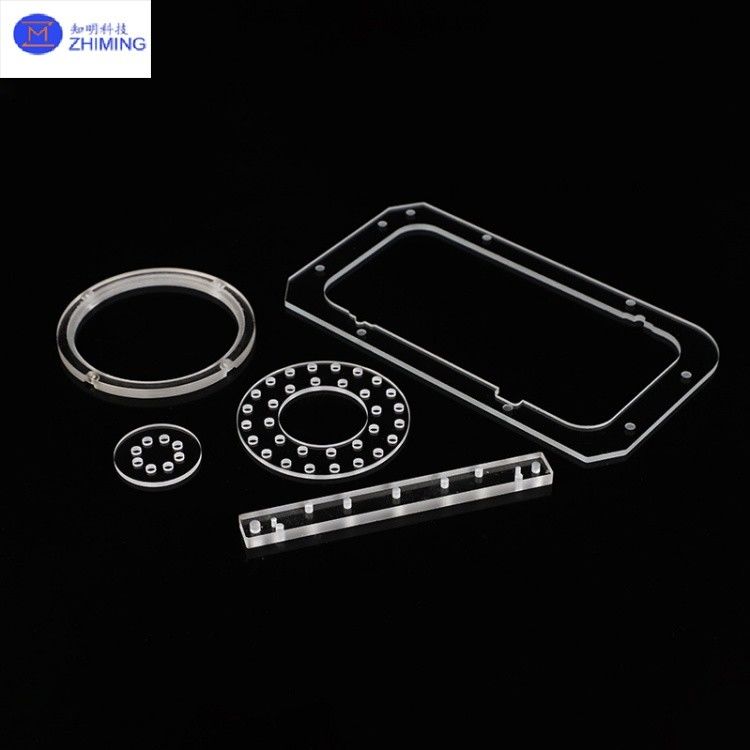

Piastre passanti in quarzo sagomate su misura Pannelli in silice fusa ottica perforati di precisione 0



Piastre di quarzo a forma personalizzata a fori di precisione perforate





Le piastre di apertura di quarzo a misura sono componenti ottici di precisione fabbricati con silice fuso di alta purezza (SiO2≥99,99%) mediante lavorazione CNC o taglio laser.Con geometrie di apertura complesse (e.g., poligonali, a forma di stella, canali microfluidici), combinano le proprietà superiori del quarzo (transmittanza > 93%@550nm, resistenza alla temperatura fino a 1100°C) con adattabilità strutturale personalizzata.I loro disegni a foro permettono una guida ottica del percorso, trasferimento di fluidi o diffusione di gas, rendendoli indispensabili per la litografia a semiconduttori, biochip, sistemi laser e strumenti analitici.





Come produttore professionale di componenti ottici,ZMSHfornisce servizi di personalizzazione end-to-end per le piastre ad apertura di quarzo, inclusa la selezione dei materiali, la progettazione strutturale, l'elaborazione di precisione (tolleranza ± 0,02 mm) e i trattamenti funzionali (ad esempio,rivestimentiAccettiamo disegni CAD o replicazione di campioni per soddisfare le esigenze specializzate di R & S e industriali.








Specifica perdi larghezza non superiore a 20 mm





Parametro Specificità
Materiale Silice fuso di alta purezza (SiO2≥99,99%)
Intervallo di diametro del foro 0.1mm~50mm (personalizzabile)
Accuratezza della posizione del foro ±0,01 mm (laser), ±0,02 mm (CNC)
Intervallo di spessore 0.2 mm~20 mm
Roughness superficiale Ra≤0,5 nm (ottico), Ra≤1,2 nm (industriale)
Trasmittanza @ 550 nm > 93%
Coefficiente di espansione termica 00,55×10−6/°C
Resistenza alle temperature A lungo termine: 800°C, a breve termine: 1200°C
Resistenza alla pressione > 20 MPa (spessore di 1 mm)
Compatibilità con il vuoto < 10−7Pa



Nota: Disponibili modelli di fori personalizzati (es. esagonali, microfluidici) e trattamenti superficiali.










Caratteristiche chiavedi larghezza non superiore a 20 mm

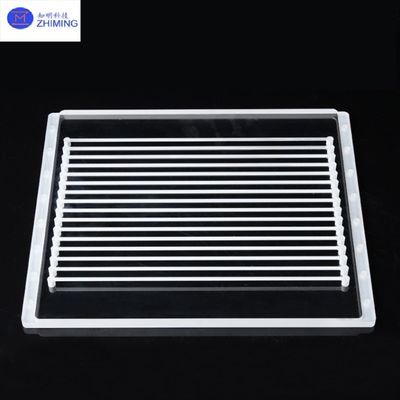

Piastre passanti in quarzo sagomate su misura Pannelli in silice fusa ottica perforati di precisione 1

I principali vantaggi delle piastre ad apertura di quarzo personalizzate includono:





1. Adattabilità alla struttura complessa: Accomoda forme arbitrarie di fori (0,1 mm/50 mm di diametro) con frantumi ai bordi ≤0,05 mm.



2Stabilità ambientale estrema: resiste a lunghi periodi di funzionamento a 800°C, a scosse termiche (ΔT≥1000°C) e alla corrosione acida/alcalina (esclusi gli HF).



3. Alta trasparenza e bassa diffusione: > 90% di trasmissibilità da UV a IR (170nm ≈ 2500nm) con foschia < 1%.



4. lavorazione di precisione: Precisione di posizionamento del foro ±0,01 mm e rugosità della superficie Ra≤0,5 nm (polito ottico).



5. Integrazione multifunzionale: supporta rivestimenti a parete ad apertura (AR/HR) o modifiche chimiche (idrofobie/idrofiliche).








Applicazioni primarie di piastre a foratura di quarzo a forma su misura

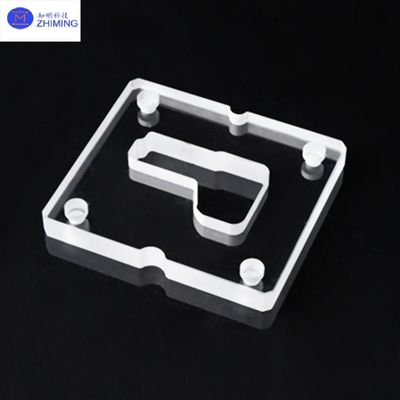

Piastre passanti in quarzo sagomate su misura Pannelli in silice fusa ottica perforati di precisione 2



Queste placche sono fondamentali per:





1. Fabbricazione di semiconduttori: Aperture di allineamento maschera per litografia, che richiedono una stabilità dimensionale su scala nanometrica.



2. MicrofluidicaStrutture di microcanali nei biochip, che richiedono inertità chimica e biocompatibilità.



3. Ottica laser: Aperture a forma di fascio per laser ad alta potenza (LIDT>15J/cm2@1064nm).



4- Strumenti analitici: piastre di guida agli ioni per spettrometri di massa con compatibilità al vuoto ultra elevata (< 10−7 Pa).



5. Aerospaziale: Piastre di ventilazione per sensori satellitari, resistenti al ciclo termico da -200°C a 1200°C.








Raccomandazioni relative ai prodotti:





Personalizzazione del prisma di quarzo


ZMSH produce prismi di quarzo di precisione a partire da silice fuso di grado ottico (SiO2≥99.99%), supportando la personalizzazione basata su CAD per prismi ad angolo retto, a divisione del fascio e UV.I servizi comprendono la lavorazione a livello micronico (± 3 secondi d'arco), superpolire (Ra≤0,5 nm) e rivestimenti AR/HR, ideali per laser e spettrometri.





Piastre passanti in quarzo sagomate su misura Pannelli in silice fusa ottica perforati di precisione 3Piastre passanti in quarzo sagomate su misura Pannelli in silice fusa ottica perforati di precisione 4







Domande e risposte





1D: A che cosa servono le piastre ad apertura di quarzo?
R: Le piastre di apertura al quarzo sono utilizzate per il controllo della luce di precisione, il trasferimento di fluidi e la diffusione di gas in litografia a semiconduttori, microfluidica,e sistemi laser ad alta potenza a causa della loro resistenza al calore, chiarezza ottica e disegni di buchi personalizzabili.





2D: Perché scegliere il quarzo rispetto alle piastre di apertura metalliche o polimeriche?
R: Il quarzo offre una stabilità termica superiore (fino a 1100°C), trasparenza UV e resistenza chimica, superando i metalli (espansione termica) e i polimeri (durabilità) in ambienti difficili.
