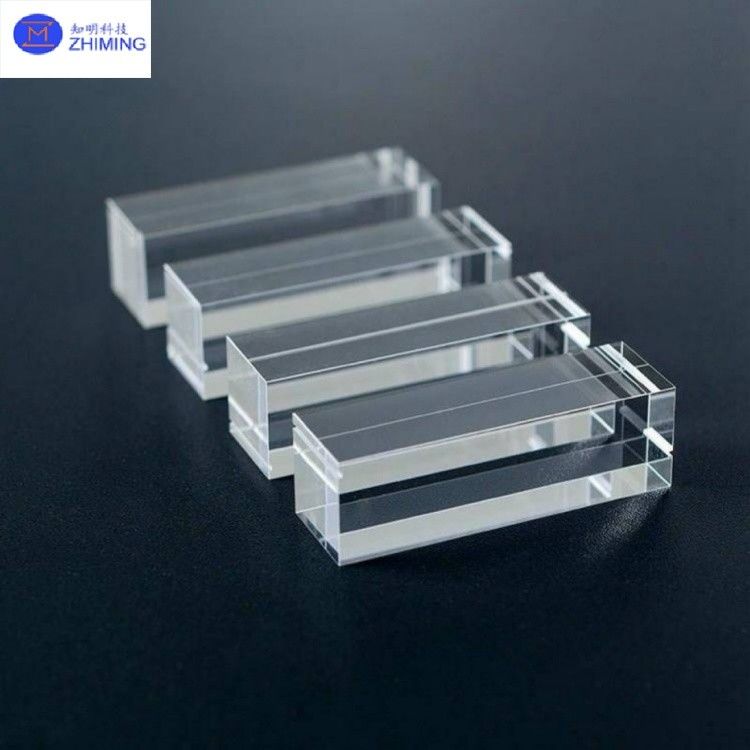

Prisma ottico in quarzo personalizzato, vetro, prisma ad angolo retto in silice fusa di grado UV

Dettagli del prodotto

Luogo di origine: Cina

Marca: ZMSH

Certificazione: rohs

Numero di modello: Prisma di quarzo

Termini di pagamento e spedizione

Prezzo: by case

Tempi di consegna: 2-4weeks

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:
materiale:
Silice fusa ad alta purezza (SiO₂≥99,99%)
Dimensione/forma:
Personalizzato
Distanza di trasmissione:
170 nm ~ 2500 nm (UV a NIR)
Coefficiente di espansione termica:
00,55×10−6/°C (20~300°C)
Roverezza della superficie:
Ra≤0,5 nm
Applicazione:
Tecnologia laser, spettroscopia.
materiale:
Silice fusa ad alta purezza (SiO₂≥99,99%)
Dimensione/forma:
Personalizzato
Distanza di trasmissione:
170 nm ~ 2500 nm (UV a NIR)
Coefficiente di espansione termica:
00,55×10−6/°C (20~300°C)
Roverezza della superficie:
Ra≤0,5 nm
Applicazione:
Tecnologia laser, spettroscopia.
Prisma ottico in quarzo personalizzato, vetro, prisma ad angolo retto in silice fusa di grado UV



Abstract di prisma al quarzo1. Strumenti ottici





Prisma ottico in quarzo personalizzato in vetro ottico al quarzo, prisma ad angolo retto in silice fusa di grado UV

I prismi al quarzo sono componenti ottici fabbricati in silice fusa ad alta purezza (biossido di silicio, SiO₂ ≥99,999%) attraverso processi di rettifica, lucidatura e rivestimento di precisione. Presentano un'estrema stabilità termica (-200°C a 1100°C), un basso coefficiente di espansione termica (5,5×10⁻⁷/°C) e una trasmittanza a spettro completo da UV a IR (185–3500 nm). I vantaggi principali includono:





· Inerzia chimica:





Resistente agli acidi forti (eccetto HF), agli alcali e ai solventi organici, adatto per ambienti corrosivi.· Precisione ottica:



Accuratezza della figura superficiale λ/10@632,8nm, tolleranza angolare ±3 secondi d'arco.· Forme diverse:



Prismi ad angolo retto, pentagonali, di Dove e a tetto, che supportano funzioni personalizzate come la scomposizione del fascio, l'imaging e la deflessione del percorso della luce.ZMSH si specializza nella produzione personalizzata di prismi al quarzo, offrendo servizi end-to-end dalla progettazione alla produzione di massa. I nostri prodotti servono settori tra cui l'ottica in fibra, i sistemi laser e la produzione di semiconduttori, con supporto per la personalizzazione basata su disegni e la consegna rapida di piccoli lotti (ad esempio, dimensioni: lunghezza del bordo da 3 a 72,5 mm, spessore da 0,1 a 5 mm).





Specifiche per








prisma al quarzoParametro





Specifiche Materiale
Silice fusa ad alta purezza (SiO₂≥99,99%) Gamma di trasmissione
170nm~2500nm (da UV a NIR) Indice di rifrazione @587,6nm
1,458 Coefficiente di espansione termica
0,55×10⁻⁶/°C (20~300℃) Planarità della superficie
λ/10@632,8nm (Standard), λ/20 (Alta precisione) Tolleranza angolare
±5 arcsec (Standard), ±3 arcsec (Alta precisione) Rugosità superficiale
Ra≤0,5nm (Super Lucidato) Soglia di danno laser
>10J/cm²@1064nm, impulso da 10ns Gamma di dimensioni
5mm~300mm (Personalizzabile) Nota: rivestimenti personalizzati (AR/HR/PBS) e rapporti di metrologia disponibili su richiesta.



Caratteristiche principali di










quartz prism1. Strumenti ottici





- Trasmittanza:

- Prisma di Dove: SiO₂ ≥99,999%, impurità 90% di trasmittanza a 200 nm).<5 ppm, ensuring low UV absorption (>​​- Resistenza alle alte temperature:

Tolleranza a breve termine fino a 1200°C, stabilità operativa a lungo termine a 800–1000°C. Il coefficiente di espansione termica è 1/10 del vetro standard.2. Prestazioni ottiche

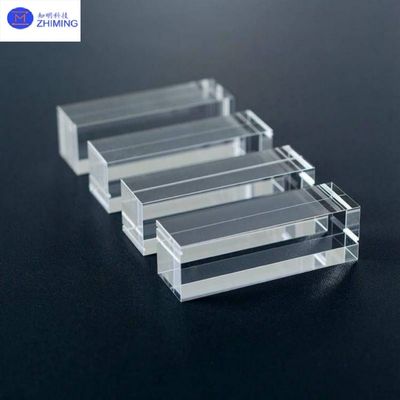

Prisma ottico in quarzo personalizzato, vetro, prisma ad angolo retto in silice fusa di grado UV 0

- Trasmittanza:



≥90% (UV: 185 nm), ≥95% (visibile), ≥85% (IR: 3500 nm).- Bassa dispersione:

Numero di Abbe >65, riducendo al minimo l'allargamento spettrale per applicazioni di alta precisione.3. Proprietà meccaniche





- Resistenza alla compressione:



>1000 MPa, resistente agli urti meccanici.- Leggero:

Densità 2,2 g/cm³, 15% più leggero del vetro K9.4. Trattamenti superficiali





​​

- Prisma di Dove:

Rivestimento antiriflesso (AR, R95%) e rivestimenti resistenti ai danni da laser.​​- Design dei bordi:

<0,2×45° smusso protettivo per ridurre la concentrazione degli stress. 5. Diversità di forma





- Prisma ad angolo retto:



Deflessione del percorso della luce di 90° o 180°, utilizzato in periscopi e autocollimatori.​​

- Prisma di Dove: Deflessione dell'immagine di 90° senza rotazione, ideale per i telemetri laser.​​

- Prisma di Dove: Raddoppia l'angolo di rotazione della luce incidente, adatto per sistemi di visualizzazione panoramica.- Prisma a tetto:

Piega i percorsi della luce di 90° mentre inverte le immagini, comunemente utilizzato nei telescopi.Applicazioni principali di








quartz prism1. Strumenti ottici





· Spettroscopia:



Elementi dispersivi in spettrofotometri e spettrometri Raman.· Sistemi di imaging:

Prismi di traslazione in microscopi e telescopi (ad esempio, prismi di Dove).2. Tecnologia laser

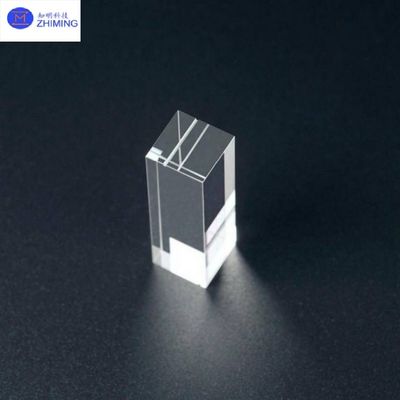

Prisma ottico in quarzo personalizzato, vetro, prisma ad angolo retto in silice fusa di grado UV 1

· Controllo del fascio:



Risonatori laser e guida del fascio telemetro (prismi pentagonali).· Applicazioni ad alta potenza:

Resiste a un'intensità laser di 10⁶ W/cm² per sistemi di taglio/saldatura.3. Produzione di semiconduttori





· Ispezione dei wafer:



Prismi di allineamento delle apparecchiature di fotolitografia.​​· Test di imballaggio:

Prismi per finestre di imaging termico a infrarossi.4. Dispositivi medici





· Imaging endoscopico:



Prismi di guida in fibra ottica medica.· Terapia laser:

Guida di precisione del percorso della luce negli interventi chirurgici oftalmici.5. Ricerca e industria





· Comunicazione quantistica:



Piegatura del percorso della luce nei rivelatori a singolo fotone.​​· Aerospaziale:

Prismi di imaging UV nel telerilevamento satellitare.Servizi di ZMSH








ZMSH si concentra sulla personalizzazione approfondita dei prismi al quarzo, offrendo servizi end-to-end dalla progettazione ottica alla produzione di massa. I clienti possono specificare materiali (ad esempio, silice fusa di grado UV JGS1), dimensioni (lunghezza del bordo da 3 a 72,5 mm), tolleranze angolari (±3 secondi d'arco) e requisiti funzionali (ad esempio, rivestimenti resistenti ai danni da laser, indice di rifrazione gradiente). Supportiamo forme non standard (ad esempio, a spirale, biforcate) e compositi di materiali ibridi (incollaggio quarzo-metallo).





Domande e risposte

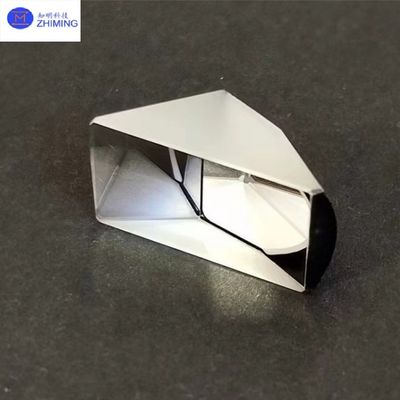

Prisma ottico in quarzo personalizzato, vetro, prisma ad angolo retto in silice fusa di grado UV 2Prisma ottico in quarzo personalizzato, vetro, prisma ad angolo retto in silice fusa di grado UV 3







1. D: Qual è il prezzo del prisma al quarzo?





    R: Il prezzo dei prismi al quarzo varia ampiamente a seconda delle specifiche (ad esempio, dimensioni, rivestimento, grado del materiale), che vanno da ​​0,20 a 100+ per pezzo​​ per dimensioni standard (lunghezza del bordo da 3 a 72,5 mm) su piattaforme come Alibaba e Made-in-China.com. ​​



2. D: Come funziona un prisma di cristallo?





    R: Un prisma di cristallo funziona per rifrazione, riflessione o dispersione della luce attraverso le sue superfici tagliate geometricamente. Ad esempio, un prisma triangolare divide la luce bianca in colori spettrali tramite la rifrazione dipendente dalla lunghezza d'onda (dispersione), mentre i prismi ad angolo retto deviano i percorsi della luce utilizzando la riflessione interna totale.
