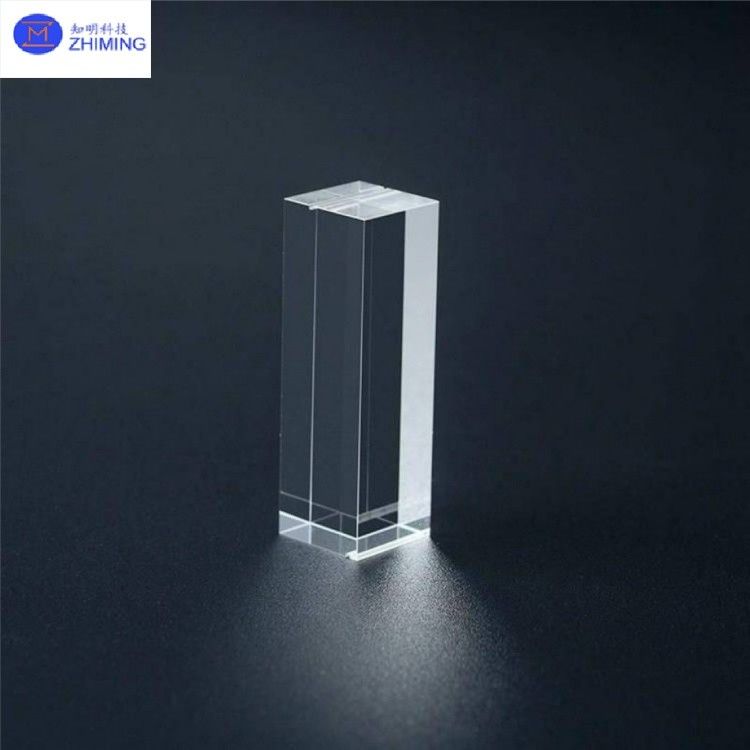

Cristallo di vetro di quarzo trasparente. Disegni personalizzati.

Dettagli del prodotto

Luogo di origine: Cina

Marca: ZMSH

Certificazione: rohs

Numero di modello: Prisma di quarzo

Termini di pagamento e spedizione

Prezzo: by case

Tempi di consegna: 2-4weeks

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:
Materiale:
Silice fusa ad alta purezza (SiO₂≥99,99%)
Dimensione/forma:
Personalizzato
Distanza di trasmissione:
170 nm ~ 2500 nm (UV a NIR)
Coefficiente di espansione termica:
00,55×10−6/°C (20~300°C)
Roverezza della superficie:
Ra≤0,5 nm
Applicazione:
Tecnologia laser, spettroscopia.
Materiale:
Silice fusa ad alta purezza (SiO₂≥99,99%)
Dimensione/forma:
Personalizzato
Distanza di trasmissione:
170 nm ~ 2500 nm (UV a NIR)
Coefficiente di espansione termica:
00,55×10−6/°C (20~300°C)
Roverezza della superficie:
Ra≤0,5 nm
Applicazione:
Tecnologia laser, spettroscopia.
Cristallo di vetro di quarzo trasparente. Disegni personalizzati.



Abstract di prisma al quarzouartz prism

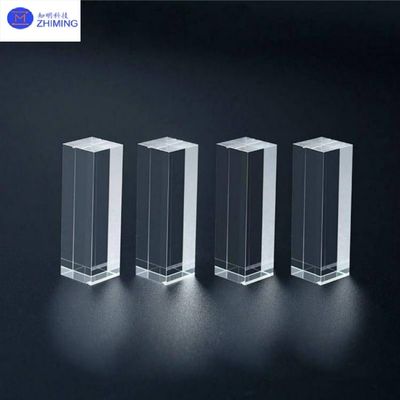

Cristallo di vetro di quarzo trasparente. Disegni personalizzati. 0



Prisma di quarzo trasparente Vetro di quarzo cristallo personalizzato tramite disegni





I prismi al quarzo sono componenti ottici spettroscopici o rifrattivi fabbricati con precisione da silice fusa ad alta purezza (SiO₂≥99,99%) attraverso processi di lavorazione a freddo. Presentano un'eccezionale omogeneità ottica (Δn≤±5×10⁻⁶) e un'ampia trasmissione spettrale (170nm-2500nm), con un basso coefficiente di espansione termica (0,55×10⁻⁶/°C) e un'elevata resistenza ai danni da laser (LIDT>10J/cm²@1064nm), che li rende ideali per sistemi laser, spettrometri e dispositivi ottici UV.





ZMSH è specializzata nella produzione di componenti ottici di alta precisione, offrendo progettazione personalizzata, lavorazione di precisione e servizi di rivestimento per prismi al quarzo. Supportiamo i disegni forniti dal cliente per ordini personalizzati, inclusi prismi ad angolo retto, equilateri e di separazione del fascio, ottenendo una precisione superficiale a livello di micron (λ/10@632,8nm) e finiture ultra-lisce (Ra≤0,5nm).










Specifiche per prisma al quarzo





Parametro Specifiche
Materiale Silice fusa ad alta purezza (SiO₂≥99,99%)
Gamma di trasmissione 170nm~2500nm (da UV a NIR)
Indice di rifrazione @587,6nm 1,458
Coefficiente di espansione termica 0,55×10⁻⁶/°C (20~300℃)
Planarità della superficie λ/10@632,8nm (Standard), λ/20 (Alta precisione)
Tolleranza angolare ±5 arcsec (Standard), ±3 arcsec (Alta precisione)
Rugosità superficiale Ra≤0,5nm (Super Lucidato)
Soglia di danno laser >10J/cm²@1064nm, impulso da 10ns
Gamma di dimensioni 5mm~300mm (Personalizzabile)



Nota: rivestimenti personalizzati (AR/HR/PBS) e rapporti di metrologia disponibili su richiesta.










Caratteristiche principali di quartz prism

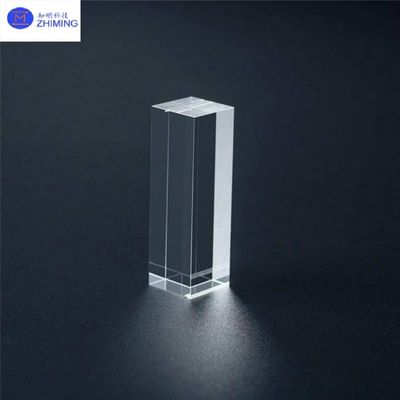

Cristallo di vetro di quarzo trasparente. Disegni personalizzati. 1



I vantaggi principali dei prismi al quarzo includono:





- Trasmissione ad ampio spettro: Alta trasmittanza da UV a IR (UV>85%@200nm, visibile>93%@550nm) per sistemi ottici multi-banda.



- Stabilità termica: Resiste a temperature fino a 1000°C con una deriva termica minima.



- Inertia chimica: Resistente ad acidi/alcali (eccetto HF), adatto per ambienti difficili.



- Alto LIDT: Superiore al vetro ottico convenzionale per applicazioni laser ad alta potenza.



- Lavorazione di precisione: Tolleranza angolare entro ±3 arcsec e rugosità superficiale ≤0,5nm.








Applicazioni principali di quartz prism

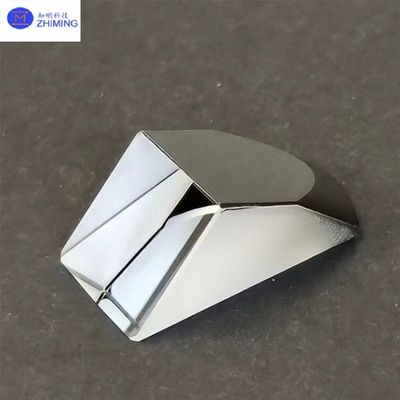

Cristallo di vetro di quarzo trasparente. Disegni personalizzati. 2



I prismi al quarzo sono ampiamente utilizzati in:





- Tecnologia laser: Prismi di sintonizzazione o espansori di fascio in cavità laser che richiedono un'elevata resistenza ai danni.



- Spettroscopia: Elementi di dispersione in spettrometri che richiedono alta omogeneità e bassa luce diffusa.



- Ottica UV: Prismi di guida del fascio per laser UV che si basano sulla trasmissione nel profondo UV.



- Strumenti di ricerca: Componenti rifrattivi/dispersivi in interferometri/telescopi che necessitano di una precisione superficiale sub-micron.



- Ispezione industriale: Prismi di allineamento in strumenti di ispezione di wafer, tolleranti alle alte temperature e privi di contaminazione.








Servizi di ZMSH





ZMSH fornisce soluzioni complete per prismi al quarzo, che coprono la selezione dei materiali, la progettazione ottica, la lavorazione di precisione e il rivestimento.La nostra rettifica CNC e la lucidatura a fascio ionico garantiscono precisione angolare (±5 arcsec) e qualità della superficie (λ/20@632,8nm). Sono disponibili rivestimenti personalizzati (AR/HR/PBS) con rapporti di interferometro gratuiti (incluse curve PV e di trasmissione). Accettiamo ordini di ricerca e sviluppo (da 10 unità) e produzione OEM in grandi quantità, consegnando entro 7-15 giorni, con supporto per l'integrazione del sistema ottico. Consigli sui prodotti correlati:







Finestre ottiche in quarzo di forma irregolareDomande e risposte







Cristallo di vetro di quarzo trasparente. Disegni personalizzati. 3Cristallo di vetro di quarzo trasparente. Disegni personalizzati. 4










1. D: Cos'è un prisma al quarzo?





     R: Un prisma al quarzo è un componente ottico realizzato in silice fusa ad alta purezza, progettato per la rifrazione/dispersione della luce di precisione con trasmissione UV-IR superiore e stabilità termica.
2. D: Qual è la differenza tra un prisma di vetro e un prisma al quarzo?





     R: Differenza chiave: i prismi al quarzo superano il vetro nella trasmissione UV (fino a 170nm), nella resistenza termica (fino a 1000°C) e nella soglia di danno laser, mentre i prismi di vetro sono tipicamente più economici ma limitati alle applicazioni con luce visibile.
