Dettagli del prodotto
Luogo di origine: Cina
Marca: ZMSH
Certificazione: rohs
Numero di modello: Capillari di quarzo
Termini di pagamento e spedizione
Prezzo: by case
Tempi di consegna: 2-4weeks
Termini di pagamento: T/T
Intervallo di diametro esterno: |
0.1 mm~20.0 mm |
Tolleranza di spessore della parete: |
±0.05mm (Capillare a grande foro); ±0.01mm (Capillare a piccolo foro) |
Errore di rotondità: |
≤ 1% ; ≤ 2% |
Roverezza della superficie: |
Ra≤0,8 nm; Ra≤1,2 nm (polito) |
Coefficiente di espansione termica: |
00,55×10−6/°C |
Applicazione: |
Strumenti analitici; comunicazioni in fibra ottica |
Intervallo di diametro esterno: |
0.1 mm~20.0 mm |
Tolleranza di spessore della parete: |
±0.05mm (Capillare a grande foro); ±0.01mm (Capillare a piccolo foro) |
Errore di rotondità: |
≤ 1% ; ≤ 2% |
Roverezza della superficie: |
Ra≤0,8 nm; Ra≤1,2 nm (polito) |
Coefficiente di espansione termica: |
00,55×10−6/°C |
Applicazione: |
Strumenti analitici; comunicazioni in fibra ottica |
I tubi capillari al quarzo sono microtubi di precisione fabbricati con silice fuso di alta purezza (diossido di silicio, SiO2) utilizzando una tecnologia avanzata di disegno di tubi. Sono disponibili sia in specifiche di grande diametro (diametro esterno ≥ 1 mm) che di piccolo diametro (diametro interno inferiore a 1 μm). I principali vantaggi includono: Resistenza alle temperature estreme: tolleranza a breve termine fino a 400°C, stabilità a lungo termine a 300° 360°C; Inerzia chimica: resistente agli acidi forti (ad eccezione dell'HF), agli alcali e ai solventi organici, ideale per ambienti corrosivi; Trasparenza ottica: trasmissione UV-IR completa (185 ∼ 3500 nm), adatta per analisi spettroscopiche; Performance meccaniche: resistenza alla trazione > 600 kpsi, combinando rigidità e flessibilità (rappabile). ZMSH è specializzata nella produzione su misura, offrendo servizi end-to-end dalla progettazione e fabbricazione ai test. Le applicazioni comprendono cromatografia a gas, chip microfluidici e dispositivi medici, con supporto per disegni personalizzati, consegna rapida di piccoli lotti.
Parametro | Capillari di grande portata | Capillari a piccolo cavo |
Intervallo di diametro esterno | 1.0 mm~20.0 mm | 0.1 mm~1.0 mm |
Tolleranza dello spessore della parete | ± 0,05 mm | ± 0,01 mm |
Rapporto ID/OD | 0.2~0.9 (personalizzabile) | 0.1~0.8 (personalizzabile) |
Distanze | ≤ 1000 mm (standard) | ≤ 500 mm (standard) |
Errore di rotondità | ≤ 1% | ≤ 2% |
Roughness superficiale | Ra≤0,8 nm (polito) | Ra≤1,2 nm (polito) |
Coefficiente di espansione termica | 00,55×10−6/°C | 00,55×10−6/°C |
Temperatura massima di funzionamento | 1100°C (a breve termine) | 1000°C (a breve termine) |
Distanza di trasmissione | 170 nm ~ 2500 nm | 170 nm ~ 2500 nm |
Resistenza alla pressione | > 30 MPa (parete ≥ 0,5 mm) | > 10 MPa (parete ≥ 0,1 mm) |
1Stabilità chimica
· Ampia resistenza al pH (114), resistenza alla corrosione HF superiore rispetto ai metalli e alla ceramica.
· L'inerzia superficiale riduce al minimo l'assorbimento del campione, fondamentale per l'analisi delle tracce.
2. Stabilità termica
· Coefficiente di espansione termica estremamente basso (5,5×10−7/°C), resistente agli urti termici (-2001100°C).
· Nessun ammorbidimento o deformazione ad alte temperature, compatibile con la CVD e il trattamento laser.
Performance meccanica
· Resistenza alla trazione: > 600 kpsi (serie Optube);
· Flessibilità: il rivestimento in poliammide consente di piegare il raggio fino a scala millimetrica.
4Performance ottica
· UV: trasmissione ≥ 90% a 185 nm; visibile: ≥ 95%; IR: ≥ 85% a 3500 nm.
· bassa diffusione luminosa per un sensore ottico e un'imaging ad alta precisione.
5. Diversità dimensionale
· Piccolo diametro: diametro interno 1 ‰ 2500 μm, spessore della parete 10 ‰ 1000 μm, tolleranza ± 0,5%;
· Grande diametro: diametro esterno fino a 3500 μm, lunghezza 5000 m, supporta la personalizzazione dello spessore della parete gradiente.
6. Trattamenti superficiali
• rivestimento in poliimide (400°C), rivestimento metallico (oro/nickel), modifiche idrofobe/idrofiliche.
1. Strumenti analitici
- Cromatografia a gas (GC): vettori a colonna per la separazione di sostanze organiche complesse (ad es. idrocarburi, inquinanti);
- Elettroforesi capillare (CE): separazione ad alta risoluzione di biomolecole (DNA, proteine).
2- Microfluidica.
- micro-reattori e chip di selezione delle cellule per il controllo dei fluidi su scala di microlitri (deroga di farmaci, analisi a singola cellula).
3. Dispositivi medici
- Chirurgia minimamente invasiva: cateteri endoscopici per la rappresentazione in tempo reale e il prelievo di campioni di tessuto;
- In Vitro Diagnostics (IVD): chip di biopsia liquida per il rilevamento di biomarcatori ad alta sensibilità.
4. Industria manifatturiera
- Processo laser: finestre ottiche per laser a fibra, trasmissione laser ad alta potenza;
- Semiconduttori: finestre di osservazione ad alta temperatura nelle apparecchiature di incisione su wafer.
5. Ricerca e sviluppo
- Nanofluidica: diametro interno inferiore a 1 μm per il rilevamento di singole molecole;
- Sensori ottici: sensori chimici/biologici basati su onde evanescenti.
ZMSH si concentra sulla profonda personalizzazione dei tubi capillari al quarzo, offrendo servizi a catena completa dalla selezione della materia prima alla consegna del prodotto finale.
diametro interno (minimo 1 μm), diametro esterno (massimo 3500 μm), lunghezza (fino a 5000 m);
Funzioni speciali: indice di rifrazione del gradiente, rivestimenti resistenti ai danni da laser;

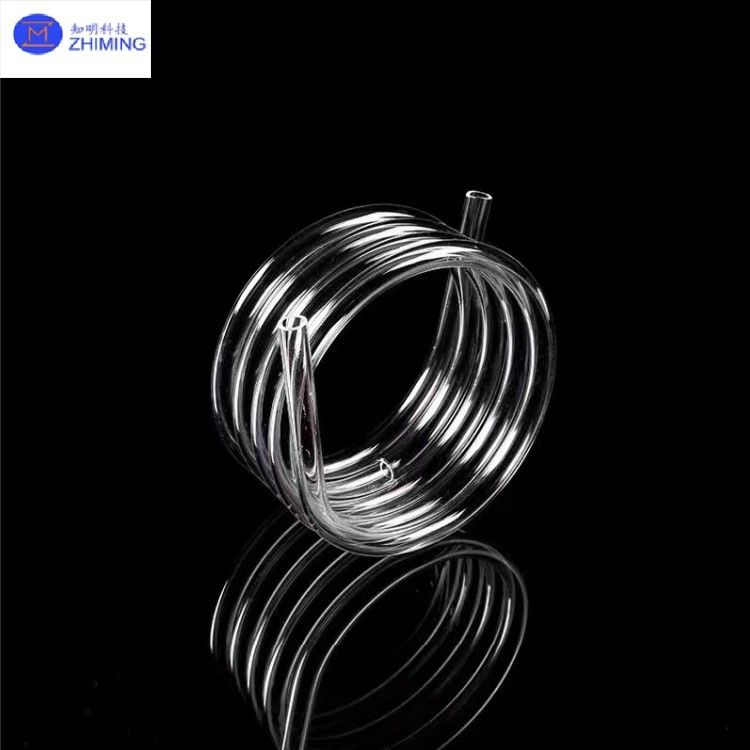

Forme non standard (spirali, bifurcate) e materiali ibridi (compositi quarzo-metallici).
Capacità:
Disegno di tubi di precisione e lavorazione CNC per il controllo dimensionale di ±0,03 mm;
Rapporti di prova completi (trasmissione, espansione termica) e ottimizzazione delle applicazioni;
Sostegno ai prototipi e alla produzione in serie, a favore dei produttori di apparecchiature per semiconduttori, delle imprese di comunicazione ottica e degli istituti di ricerca.

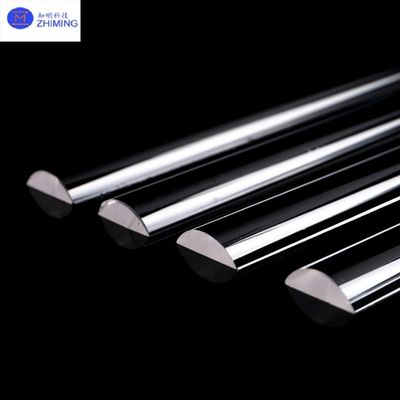

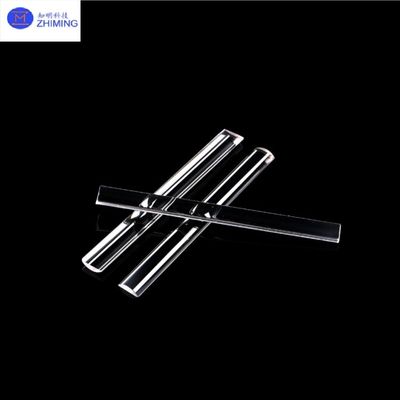

Raccomandazioni relative ai prodotti: barre di quarzo
1D: Quali sono le applicazioni tipiche dei tubi capillari al quarzo?
R: I tubi capillari al quarzo sono ampiamente utilizzati nella cromatografia a gas (GC), nei dispositivi microfluidici, nella diagnostica medica (ad esempio, nei chip di biopsia liquida),e sistemi laser industriali a causa della loro elevata inerzia chimica e stabilità termica.
2D: Quali sono i principali vantaggi dei tubi capillari al quarzo? - Sì.
R: Offrono estrema resistenza chimica (tranne HF), bassa espansione termica e trasparenza ottica attraverso gli spettri UV-IR,rendendoli ideali per applicazioni analitiche di precisione e ad alta temperatura.
