Per il controllo delle emissioni di carbonio, utilizzare un sistema di accumulo di carbonio.

Dettagli del prodotto

Luogo di origine: CINESE

Marca: ZMSH

Certificazione: rohs

Numero di modello: Finestre di vetro di quarzo a forma irregolare

Termini di pagamento e spedizione

Prezzo: by case

Tempi di consegna: 2-4weeks

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:
Personalizzazione della forma:
Ellisse, rettangolo, esagono, stella, curve a mano libera
Dimensione minima:
0.1 × 0,1 mm
Tolleranza dello spessore:
± 0,02 mm
Coefficiente di espansione termica:
5.5×10⁻⁷/°C
Roverezza della superficie:
Ra ≤ 0,5 nm
Applicazioni:
Dispositivi medici, energia rinnovabile
Personalizzazione della forma:
Ellisse, rettangolo, esagono, stella, curve a mano libera
Dimensione minima:
0.1 × 0,1 mm
Tolleranza dello spessore:
± 0,02 mm
Coefficiente di espansione termica:
5.5×10⁻⁷/°C
Roverezza della superficie:
Ra ≤ 0,5 nm
Applicazioni:
Dispositivi medici, energia rinnovabile
Per il controllo delle emissioni di carbonio, utilizzare un sistema di accumulo di carbonio.



Astratto diFinestre di vetro a forma irregolare





Windows ottico di quarzo a forma irregolare personalizzata JGS1/JGS2/BF33



Le finestre ottiche di quarzo irregolari personalizzate sono progettate da biossido di silicio di alta purezza (SIO₂), progettati per soddisfare i requisiti di sistema ottico complessi rompendo i tradizionali vincoli geometrici (ad es. Formati circolari/quadrati). Queste finestre supportano forme non standard come ellissi, poligoni e curve a forma libera. I vantaggi di base includono resistenza ad alta temperatura (uso continuo di 1.100 ° C), a basso coefficiente di espansione termica (5,5 × 10⁻⁷/° C), trasparenza ad ampio spettro (185–3.500 nm) e inerzia chimica, rendendoli ideali per ambienti estremi in dispositivi ottici di precisione. ZMSH è specializzato in produzione personalizzata a ciclo completo, offrendo servizi end-to-end dalla progettazione alla consegna, al servizio di settori di fascia alta come semiconduttori, tecnologia laser e aerospaziale.








Specifiche perFinestre di vetro a forma irregolare





​​Parametro Specifiche
Gradi di materiale JGS1 (ottimizzato UV), JGS2 (banda larga), JGS3 (IR-Enhanced), BF33 (bassa espansione)
Dimensione minima 0,1 × 0,1 mm
Tolleranza di spessore ± 0,02 mm
Gamma di trasmittanza UV: 185–2.500 nm (≥90% per JGS1)
IR: 2.600–3.500 nm (≥85% per JGS3)
Espansione termica 5,5 × 10⁻⁷/° C (20–300 ° C)
Rugosità superficiale RA ≤0,5 nm
Opzioni di rivestimento AR (190–2.200 nm), BBAR, idrofobico, resistente al laser (EG, 1064 nm, 532 nm)








Caratteristiche chiave diFinestre di vetro a forma irregolare







1. Personalizzazione geometrica



Supporta geometrie non standard (ellissi, rettangoli, esagoni, stelle) con dimensioni minime di elaborazione di 0,1 mm e ± 0,02 mm tolleranza.

Abilita progetti ottici specializzati, inclusi sistemi asimmetrici e finestre con chip microfluidici.

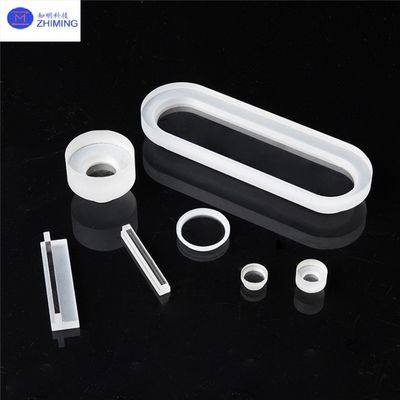

Per il controllo delle emissioni di carbonio, utilizzare un sistema di accumulo di carbonio. 0

2. Prestazioni ad alta temperatura



Punto di ammorbidimento: 1.730 ° C; stabilità operativa a lungo termine fino a 1.100 ° C; Tolleranza a breve termine fino a 1.450 ° C con ciclo termico rapido.





3. Stabilità chimica



Resiste acidi forti (esclusi HF), presentando 30 × maggiore resistenza all'acido rispetto alla ceramica e 150 × superiore all'acciaio inossidabile.





4. Proprietà ottiche



Trasmittanza: ≥93% nell'intervallo visibile, ≥90% in UV (185 nm) e ≥85% in IR (3.500 nm).

Copertura spettrale: tre gradi di materiale (JGS1/JGS2/JGS3) per applicazioni UV a IR.





5. Proprietà meccaniche



Durezza MOHS: 5,5–6,5; resistenza a compressione: 1.100 MPA; Resistenza alla flessione: 67 MPA.





6. Trattamenti superficiali



Rivestimenti personalizzati: film antiriflette (AR), riflettenti, idrofobici e resistenti al danno laser.








Applicazioni primarie diFinestre di vetro a forma irregolare





1. Produzione di semiconduttori: finestre di osservazione asimmetrica nelle apparecchiature di incisione del wafer per processi CVD ad alta temperatura.



2. Sistemi laser: componenti personalizzati a forma di fascio (ad es. Output anulari/a forma di settore) per laser ad alta potenza.



3. Aerospace: finestre a sensore a infrarossi multi-facete per ambienti di ciclismo a vuoto e termici.



4. Dispositivi medici: finestre irregolari in miniatura negli endoscopi per l'imaging della pipeline curva.



5. Energia rinnovabile: substrati ottimizzati di raccolta della luce per celle solari.








Servizi di Zmsh





ZMSH fornisce soluzioni end-to-end per le finestre ottiche di quarzo irregolari, tra cui: Personalizzazione del design: i clienti specificano le forme (ellissi, poligoni, spessore del gradiente), dimensioni (minimo 0,1 × 0,1 mm) e requisiti funzionali (ad es. Resistenza ai danni laser, rivestimenti a radiazioni). Machining di precisione: utilizzo di tecnologie avanzate di CNC e taglio laser per garantire l'accuratezza a livello di micron e la stabilità dimensionale per geometrie complesse. Test delle prestazioni: fornire rapporti ottici completi (trasmittanza, espansione termica) e raccomandazioni specifiche per l'applicazione (ad es. Design di sigillatura compatibile con vuoto). ​​







Raccomandazioni sul prodotto correlate: barre di quarzo

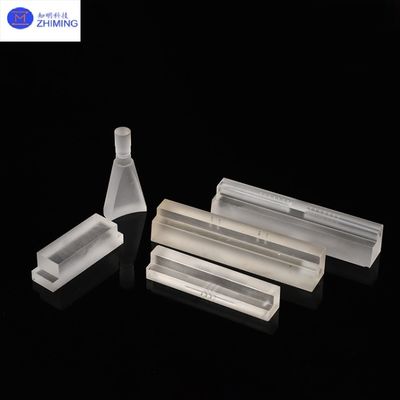

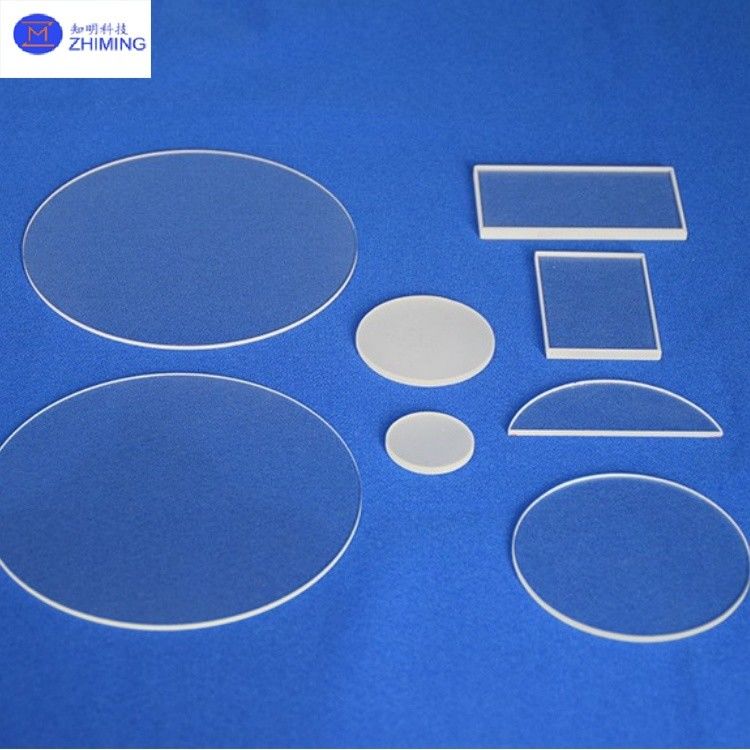

Per il controllo delle emissioni di carbonio, utilizzare un sistema di accumulo di carbonio. 1Per il controllo delle emissioni di carbonio, utilizzare un sistema di accumulo di carbonio. 2








Domande e risposte





​​1. D: Cos'è il quarzo della finestra?

A: Quartz di finestre si riferisce a componenti ottici ingegnerizzati di precisione realizzati in silice di alta purezza (SIO₂), progettate per applicazioni che richiedono una stabilità termica estrema, l'inerzia chimica e la trasparenza ad ampio spettro (185–3500 nm).





2. D: Quali sono due proprietà fisiche del vetro di quarzo che lo rendono utile per le finestre?

A: Elevata resistenza termica: resiste a un uso continuo fino a 1.100 ° C e resiste a shock termico da rapidi cambiamenti di temperatura (ad es., Discussione da 1.100 ° C a temperatura ambiente).

Bassa espansione termica: coefficiente di 5,5 × 10⁻⁷/° C riduce al minimo la distorsione dimensionale in ciclo termico, critico per l'ottica di precisione.
