Componenti ottici di silice fuso ad alta purezza

Dettagli del prodotto

Luogo di origine: CINESE

Marca: ZMSH

Certificazione: rohs

Numero di modello: Finestre di vetro di quarzo a forma irregolare

Termini di pagamento e spedizione

Prezzo: by case

Tempi di consegna: 2-4weeks

Termini di pagamento: T/T

Ottenga il migliore prezzo
Evidenziare:
Materiale:
Silice fusa ad alta purezza (SiO₂≥99,99%)
Distanza di trasmissione:
170 nm ~ 2500 nm (UV a NIR)
Intervallo di spessore:
0.3mm~50mm (personalizzabile)
Roverezza della superficie:
Ra≤0,5 nm
Coefficiente di espansione termica:
00,55×10−6/°C (20~300°C)
Applicazioni:
Sistemi ottici laser, attrezzature per semiconduttori
Materiale:
Silice fusa ad alta purezza (SiO₂≥99,99%)
Distanza di trasmissione:
170 nm ~ 2500 nm (UV a NIR)
Intervallo di spessore:
0.3mm~50mm (personalizzabile)
Roverezza della superficie:
Ra≤0,5 nm
Coefficiente di espansione termica:
00,55×10−6/°C (20~300°C)
Applicazioni:
Sistemi ottici laser, attrezzature per semiconduttori

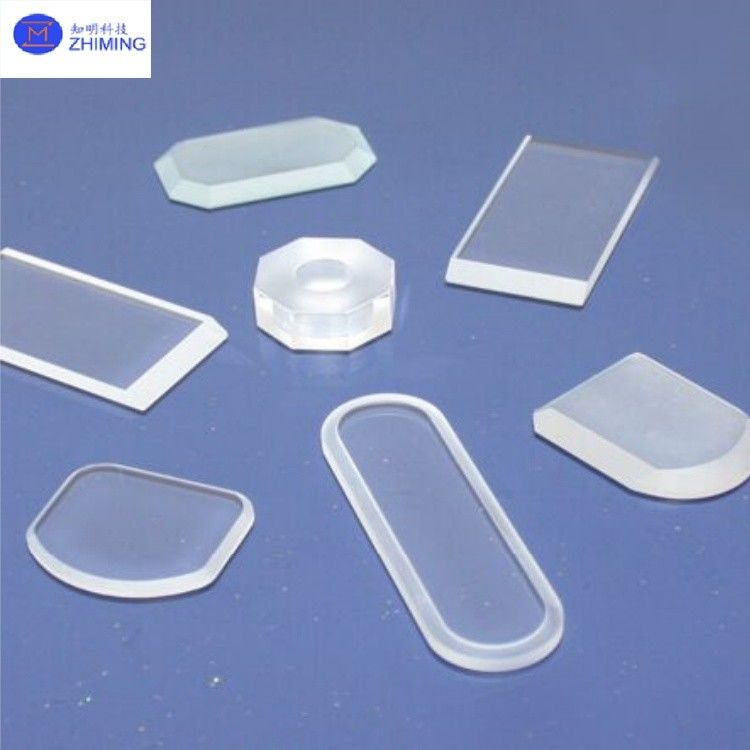

Componenti ottici di silice fuso ad alta purezza



Abstract diFinestre di vetro di quarzo a forma irregolare





Componenti ottici di silice fuso ad alta purezza



Le finestre di quarzo irregolari sono componenti ottici di precisione fabbricati con silice fuso di alta purezza (SiO2),con una lunghezza massima di 20 mm o più. Queste finestre non solo conservano le proprietà superiori del vetro al quarzo (tra cui elevata trasmissibilità, resistenza termica e stabilità chimica), ma sono anche adatte a progetti strutturali complessi,rendendoli indispensabili nella tecnologia laser, semiconduttori e applicazioni di strumentazione scientifica. ZMSH è un'impresa ad alta tecnologia specializzata nella ricerca e sviluppo e nella produzione di componenti ottici, che offre soluzioni complete per finestre a quarzo irregolari - dalla progettazione su misura, all'usinaggio di precisione,Servizi di rivestimento e di prova. Sosteniamo lo sviluppo di un processo completo dalla prototipazione alla produzione di massa, rispondendo a requisiti unici in termini di forma, dimensioni e prestazioni ottiche.








Specifica perFinestre di vetro di quarzo a forma irregolare





Parametro Specificità
Materiale Silice fuso di alta purezza (SiO2≥99,99%)
Distanza di trasmissione 170 nm ~ 2500 nm (UV a NIR)
Intervallo di spessore 0.3mm~50mm (personalizzabile)
Tolleranza dimensionale ±0,1 mm (standard), ±0,02 mm (alta precisione)
Roughness superficiale Ra≤0,5 nm (super lucidato)
Parallelismo < 1 minuto d'arco (standard), < 10 secondi d'arco (alta precisione)
Coefficiente di espansione termica 00,55×10−6/°C (20~300°C)
Temperatura massima di funzionamento A breve termine: 1200°C, a lungo termine: 1000°C
Limita di danno da laser > 5J/cm2@1064nm, impulso di 10ns
Resistenza chimica Resistenza agli acidi/alcali (escluso HF)
Precisione del trattamento dei bordi Fragmentazione ≤ 0,05 mm (domanda speciale: 0,02 mm)








Caratteristiche chiaveFinestre di vetro di quarzo a forma irregolare

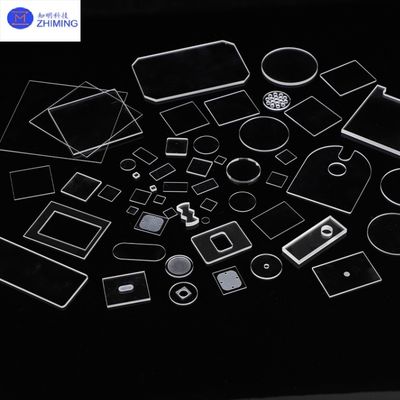

Componenti ottici di silice fuso ad alta purezza 0

Le caratteristiche principali delle finestre in quarzo irregolari sono:





1. Adattabilità alle forme complesse: in grado di fabbricare geometrie non standard (poligoni, settori, profili tagliati su misura) per configurazioni ottiche specializzate.



2Performance ottica eccezionale: Alta trasmissibilità nello spettro UV-IR (170nm-2500nm) per applicazioni a banda larga.



3Stabilità ambientale estrema: resistente all'uso prolungato a ≤ 1000 °C, resistente agli urti termici e chimicamente inerte (ad eccezione di HF).



4. Alta resistenza meccanica: Durezza Mohs 7, anche se richiede rinforzo di bordo personalizzato a causa della fragilità intrinseca.



5. Capacità di lavorazione di precisione: raggiunge una precisione di taglio a livello micron con frantumi di bordo ≤ 0,05 mm e rugosità superficiale Ra ≤ 0,5 nm.








Applicazioni primarie diFinestre di vetro di quarzo a forma irregolare





La geometria unica delle finestre in quarzo irregolare le rende insostituibili in:





  • 1- Sistemi ottici laser: finestre a forma di fascio asimmetrico per laser ad alta potenza che richiedono profili personalizzati.

  •

  • 2. attrezzature per semiconduttori: Portali di visualizzazione specializzati per incisivi/stepper con layout limitati dallo spazio.

  •

  • 3Scientific Instruments.: Viewport a vuoto personalizzati per sistemi di radiazione sincrotronica che bilanciano trasmissione e tenuta.

  •

  • 4Difesa e Aerospazio: cupole di missili o finestre di sensori satellitari resistenti a temperature/impatti estremi.

  •

  • 5. Dispositivi medici: Interfacce ottiche ergonomiche per endoscopi/sistemi di terapia laser.

  •






Servizi della ZMSH





ZMSH fornisce soluzioni complete per finestre in quarzo irregolari, che comprendono la selezione dei materiali, la progettazione strutturale e la post-elaborazione.I clienti possono presentare disegni CAD o campioni fisici per lavorazione su misura, con taglio CNC di precisione e macinazione dei bordi che garantisce una precisione dimensionale (± 0,02 mm).e soluzioni specializzate come rivestimenti resistenti ai danni del laser (LIDT> 10J/cm2) o trattamenti antifogliaTutti i prodotti sono sottoposti a rigorosi controlli mediante interferometri e spettrometri, accompagnati da rapporti di prova completi (compresi gli errori di forma superficiale e gli spettri di trasmissione).Il nostro servizio di prototipazione rapida supporta la convalida di R & S, mentre la capacità di produzione scalabile garantisce un'adempimento stabile degli ordini OEM/ODM.ZMSH fornisce prodotti standard e supporto tecnico completo dallo sviluppo di prototipi alla produzione in serie per i produttori di attrezzature di fascia alta.









Raccomandazioni relative ai prodotti:

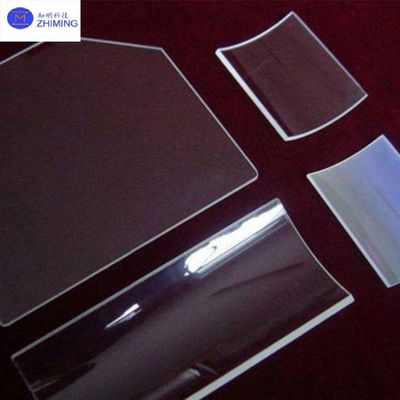

Componenti ottici di silice fuso ad alta purezza 1Componenti ottici di silice fuso ad alta purezza 2








Domande e risposte





1D: Il quarzo può essere utilizzato per le finestre?
R: Sì, il quarzo può essere utilizzato per finestre ad alte prestazioni che richiedono resistenza termica/chimica e chiarezza ottica.





2D: Qual è la differenza tra vetro al quarzo e vetro al quarzo?
R: Differenza: il quarzo si riferisce al minerale cristallino naturale, mentre il vetro di quarzo (silica fusa) è un materiale sintetico amorfo con purezza e stabilità termica superiori.
