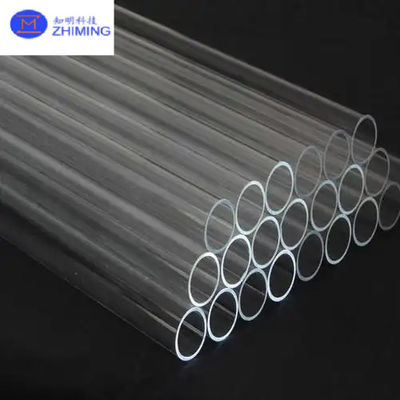

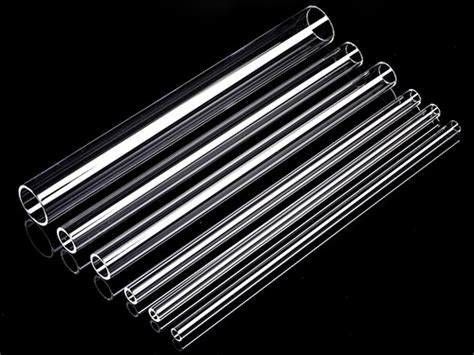

Single Crystal Al2O3 Resistente alla pressione 8'' Sapphire Tube Dimensioni customizzate

Al monocristallo2O3 resistenti alla pressione 8" tubo di zaffiro dimensioni personalizzate

I nostri tubi di zaffiro a cristallo singolo Al2O3 da 8 pollici (203 mm) rappresentano l'apice delle soluzioni di tubi trasparenti ad alta pressione di grande diametro.Prodotto con metodi avanzati di crescita Kyropoulos (KY) ed EFG, questi tubi monolitici di zaffiro combinano una resistenza alla pressione senza pari (fino a 5.000 psi di pressione di scoppio), stabilità a temperature estreme (da 200°C a 1.800°C),e chiarezza ottica (> 85% di trasmissione da UV a IR)Progettato per applicazioni mission-critical nei settori dei semiconduttori, della difesa e dell'energia

Caratteristiche chiave


1- Resistenza alla pressione estrema

• Pressione di scoppio: 2.000-5000 psi (scale con spessore della parete)
• Testato idrostaticamente: ciascuna unità certificata a 1,5 volte la pressione di lavoro
• Fattore di sicurezza: margine di progettazione 3:1 per applicazioni critiche

2. Prestazioni di grande diametro

• 8" ID standard (203mm): tolleranza dimensionale ±0,005"
• Controllo dell'ovalità: < 0,1% di deviazione dalla circolarità perfetta
• Riduzione del peso: 30% più leggero rispetto ai recipienti a pressione in acciaio equivalenti

3Superiorezza materiale

• Orientazione dell'asse C (0001) del cristallo singolo α-Al2O3:
• Densità di difetti: < 5 difetti/cm2 per prova in fossa di incisione
• Purezza: > 99,995% (4N5) con impurità metalliche < 10 ppm

4. Proprietà ottiche e superficiali

• Trasmissione a banda larga: 85%@200nm → 92%@4μm
• Opzioni di finitura superficiale:
  • Standard: Ra < 20 μin (0,5 μm)
  • Classe laser: Ra < 5 μm (0,13 μm)
  • Come cresciuto: Ra < 50 μin (1,3 μm)

5. Capacità di personalizzazione

• Flanche: accessori a sfondo, KF o ANSI
• Rivestimenti: AR/HR/DLC/MgF2
• Varianti conduttive: N-dopato per la protezione da ESD

Applicazioni

1. Mega-Fab semiconduttori

• Processamento di wafer da 450 mm: rivestimenti per reattori CVD per nodi di nuova generazione
• Camere per l'incisione plasmatica: schermi resistenti all'erosione per il SiC/GaN

2. Sistemi di difesa

• Veicolo ipersonico con cupola: volo a Mach 10+ dimostrato
• Periscopi sottomarini: 10 000 psi in acque profonde

3Infrastrutture energetiche

• Cicli di potenza di CO2 supercritici: funzionamento a 3000 psi @ 700 °C
• Sensori per il foro di petrolio/gas: resistenza alla corrosione H2S/CO2

4Ricerca avanzata

• Diagnostica dei reattori a fusione: monitoraggio del flusso di neutroni
• Linee di fascio del sincrotrone: trasparenti a raggi X a 20 keV

5Ambiente industriale estremo

• Produzione di vetro: Osservazione del bagno di stagno fuso
• Trasformazione chimica: porti di ispezione resistenti agli RF

Specificità


Domande frequenti


Q1:Tempo di consegna per i tubi personalizzati da 8 pollici?

• Standard: 8 settimane
• Con rivestimento/flangelli: +2 settimane
• Servizio di emergenza: 5 settimane (+ 30% di tassa)

D2: Come si confronta il costo con il quarzo?




Q3Raggio minimo di piegatura?

• Non pieghevole
