Tubo di zaffiro lunghezza 50,8 mm resistente alla pressione Dimensione personalizzata singolo cristallo Al2O3

Tubo in zaffiro lunghezza 50,8 mm resistente alla pressione Dimensioni personalizzate Al2O3 monocristallino

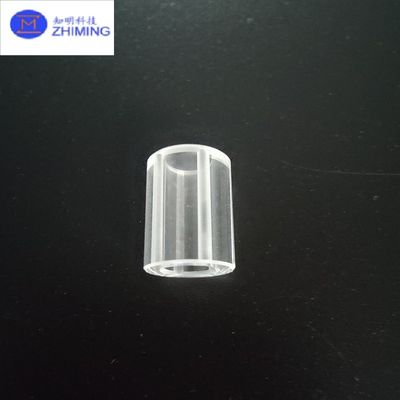

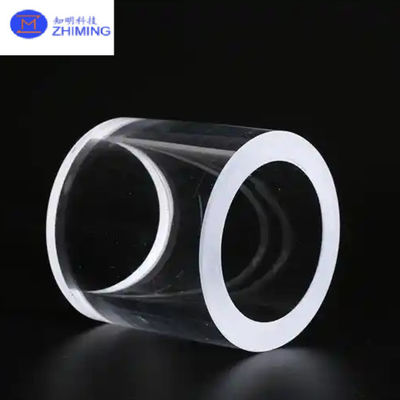

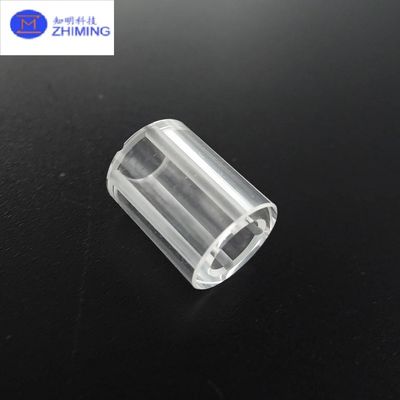

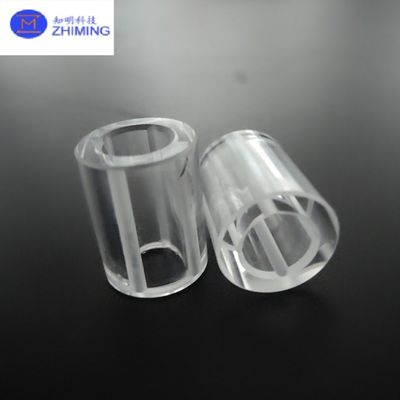

I nostri tubi in zaffiro resistenti alla pressione in Al₂O₃ monocristallino sono progettati per ambienti estremi che richiedono elevata resistenza alla pressione, chiarezza ottica e inerzia chimica. Disponibili con diametro standard di 2 pollici (50,8 mm) con lunghezze e spessori delle pareti personalizzabili, questi tubi sono fabbricati utilizzando cristalli di α-Al₂O₃ di alta qualità tramite i metodi Kyropoulos (KY) o Edge-defined Film-fed Growth (EFG). Con una pressione di scoppio fino a 10.000 psi (a seconda dello spessore della parete) e stabilità termica da -200°C a 1.800°C, sono ideali per oblò ad alta pressione, lavorazione dei semiconduttori e applicazioni di difesa.
Vantaggi chiave rispetto al quarzo o all'allumina policristallina:
✔ 3 volte maggiore resistenza meccanica (resistenza alla flessione: 600-800 MPa)
✔ Resistenza agli shock termici superiore (ΔT >500°C)
✔ Nessun degassamento in ambienti sottovuoto/UHV
✔ Lucidatura ottica personalizzata (Ra <0,02µm) per trasparenza di grado laser


Caratteristiche principali dei tubi in zaffiro


1. Tubo in zaffiro Resistenza alla pressione

• Pressione di scoppio: 5.000–10.000 psi (varia in base allo spessore della parete)
• Pressione di esercizio sicura: 30–50% della pressione di scoppio
• Test idrostatico: Ogni tubo è certificato a 1,5 volte la pressione di esercizio
•


2.Tubo in zaffiro Eccellenza dei materiali

• α-Al monocristallino₂O₃: Orientamento asse C (0001) standard
• Purezza: >99,995% (4N5) con <10 difetti/cm²
• Densità: 3,98 g/cm³


3. Tubo in zaffiro Prestazioni termiche

• Temperatura massima: 1.800°C (inerte), 1.200°C (ossidante)
• Conducibilità termica: 35 W/m·K @25°C
• CTE: 5,3×10⁻⁶/°C (25–500°C)


4. Tubo in zaffiro Chiarezza ottica

• Trasmissione: >85% (200–5.500 nm)
• Opzioni di finitura superficiale:
  • Lucidatura standard: Ra <0,02µm
  • Lucidatura di grado laser: Ra <0,005µm


5. Personalizzazione

• Diametro: 2" standard (50,8 mm), altre dimensioni 0,5–8"
• Spessore della parete: 0,04–1,0" (1–25 mm)
• Lunghezza: Fino a 60" (1.500 mm)
• Rivestimenti: AR/HR/DLC disponibili

Applicazioni dei tubi in zaffiro


1. Sistemi ad alta pressione

• Sensori downhole per petrolio/gas: Resiste a >5.000 psi a 300°C
• Reattori a fluidi supercritici: Resistente alla corrosione da CO₂/H₂S

2. Semiconduttori e vuoto

• Rivestimenti per incisori al plasma: Resistente all'erosione per la lavorazione di SiC/GaN
• Oblò MBE/UHV: Nessun degassamento a 10⁻¹⁰ Torr

3. Difesa e aerospaziale

• Prototipi di cupole per missili: Resistente agli impatti iperveloci
• Luci ROV per acque profonde: Pressione nominale di 10.000 m (1.100 atm)

4. Ricerca scientifica

• Componenti per celle a incudine di diamante: Per esperimenti >1M atm
• Diagnostica del reattore a fusione: Tollerante alle radiazioni neutroniche

5. Processo industriale

• Tubi per bruciatori ad alta pressione: Per combustione a 1.500°C
• Sonde di iniezione chimica: Resiste a HF/H₃PO₄

Specifiche

FAQ

Q1: In che modo lo spessore della parete influisce sulla pressione nominale?

• 0,1" WT: ~3.000 psi pressione di esercizio
• 0,25" WT: ~7.500 psi pressione di esercizio
• 0,4" WT: ~10.000 psi pressione di scoppio

Q2: Qual è il tempo di consegna per le dimensioni personalizzate?

• Tubi standard da 2": 4 settimane
• Spessore della parete/lunghezza personalizzati: 6–8 settimane
• Rivestito/filettato: +2 settimane

Q3: Come si confronta lo zaffiro con il quarzo per la pressione?


Q4: I tubi in zaffiro possono essere riparati se si rompono?
No – Lo zaffiro monocristallino non può essere saldato/riparato.
